EX 系列远程 IO-用户手册
171
6 模块应用
6.1 模块配置
6.1.1 适配器最多能带多少个 IO 模块
适配器能带多少模块，由设备主站协议（例如 CC-Link）、适配器最大 IO 扩
展数量（适配器最大可扩展 32 个 IO）、适配器输入输出字节数（例如 PROFINET
输入输出都是 340Byte，EtherCAT 输入输出都是 1024Byte），适配器最大输入输
出字节数如表 6-1 所示，IO 模块所占的输入输出字节数如表 6-2 所示
表 6-1 适配器最大输入输出字节数
适配器
最大 IO 数量
最大输入字节数
最大输出字节数
EtherCAT
32
1024
1024
PROFINET
32
340
340
DeviceNet
32
—
—
CC-Link
32
128
128
CANopen
32
512
512
PROFIBUS-DP
32
244
244
Modbus RTU
32
512
512
EtherNet/IP
32
504
504
表 6-2 IO 模块输入输出字节数
模块类型
输入字节数
输出字节数
8DI
1
—
16DI
2
—
32DI
4
—
4AI
8
—
8AI
16
—
8DO
—
1
16DO
—
2
32DO
—
4
4AO
—
8
8DO
—
16
TC
8
—
RTD
8
—
编码器
9
5
定位模块
5
18
RS232
66
66
RS485
66
66
计算适配器能带多少 IO 模块，需同时满足以下两条公式：
适配器所带的 IO 模块≤32；
适配器所带的 IO 模块输入输出字节数≤适配器规定的输入输出字节数；
例如 CC-Link，单个适配器（输入字节数 128/输出字节数 128），最多可带 4
×(32DI+32DO+4AI+4AO)。
注意：
EX 系列远程 IO-用户手册
172
① 适配器所带的 IO 模块输入输出字节数总和越大，则适配器与 IO 模块之间的通讯周期变
长。
② 终端模块与电源模块不计入 IO 模块数量中。
6.1.2 适配器参数设置问题
EtherCAT 适配器
目前版本的 EtherCAT 耦合器不支持通过拨码设置从站地址。
PROFINET 适配器
通过上位机分配 IP 以及名称，例如 TIA Portal、Step7 等。
PROFIBUS DP 适配器
通过拨码开关分配通讯地址，波特率由上位机设置，例如 TIA Portal、Step7
等。
CC-Link 适配器
通过拨码开关分配通讯地址以及波特率。
DeviceNet 适配器
通过拨码开关分配通讯地址以及波特率。
CANopen 适配器
通过拨码开关分配通讯地址以及波特率。
Modbus RTU 适配器
通过软件修改通讯参数（例如数据位、奇偶校验），通过拨码开关分配通讯
地址以及波特率。
6.1.3 数字量输出模块最大输出电流
8DO 模块
单通道最大输出 500mA，8 通道同时输出时，8 通道输出电流总和为 2A。
16DO 模块
单通道最大输出 500mA，16 通道同时输出时，16 通道输出电流总和为 4A。
32DO 模块
单通道最大输出 500mA，32 通道同时输出时，32 通道输出电流总和为 8A。
8 RELAY 模块
单通道 2A，DC30V/0.5A，AC125V。
6.1.4 系统电源与 I/O 电源的区别
系统电源：主要给扩展 IO 模块通讯供电。
I/O 电源：为扩展 IO 模块上的输出通道供电，例如数字量输出、模拟量输出
等。
6.1.5 输出模块能否控制感性负载
可以，所有晶体管数字量输出模块中带有续流二极管保护。
6.1.6 DeviceNet 适配器组网
适配器的通讯端子中，需要接入独立的 DC24V 电源。
需要配置两个终端电阻，分别是网络的两个终端，规格为 121Ω，1/4W。
6.1.7 热电阻/热电偶模块是否支持滤波配置
支持，可通过参数配置不同的滤波等级（0-40），默认为 10。
EX 系列远程 IO-用户手册
173

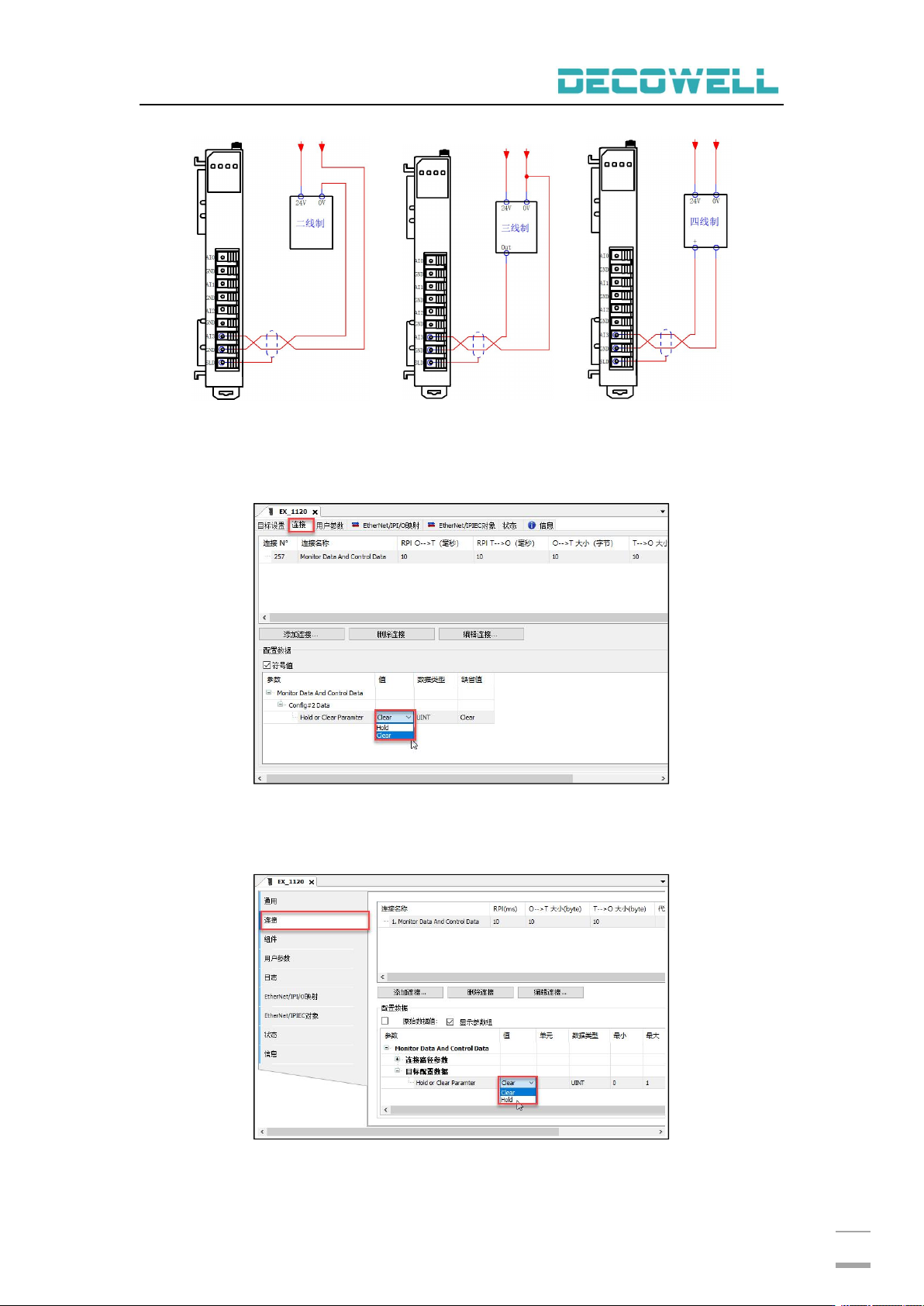

6.1.8 模拟量输入模块 2 线制/3 线制/4 线制接法
图 6-1-1 模拟量输入 2/3/4 线制接线
6.1.9 EX-1120/EX-1121 输出保持设置
施耐德 Machine Expert V2.0 软件配置 EX-1120 输出 IO 保持，如图 6-1-2
所示；Clear 为输出不保持，Hold 为输出保持。
图 6-1-2 施耐德编程软件配置输出保持
CODESYS 编程软件配置 EX-1120 输出 IO 保持，如图 6-1-3 所示。
Clear 为输出不保持，Hold 为输出保持
图 6-1-3 CODESYS 编程软件配置输出保持
