EX 系列远程 IO-用户手册
139

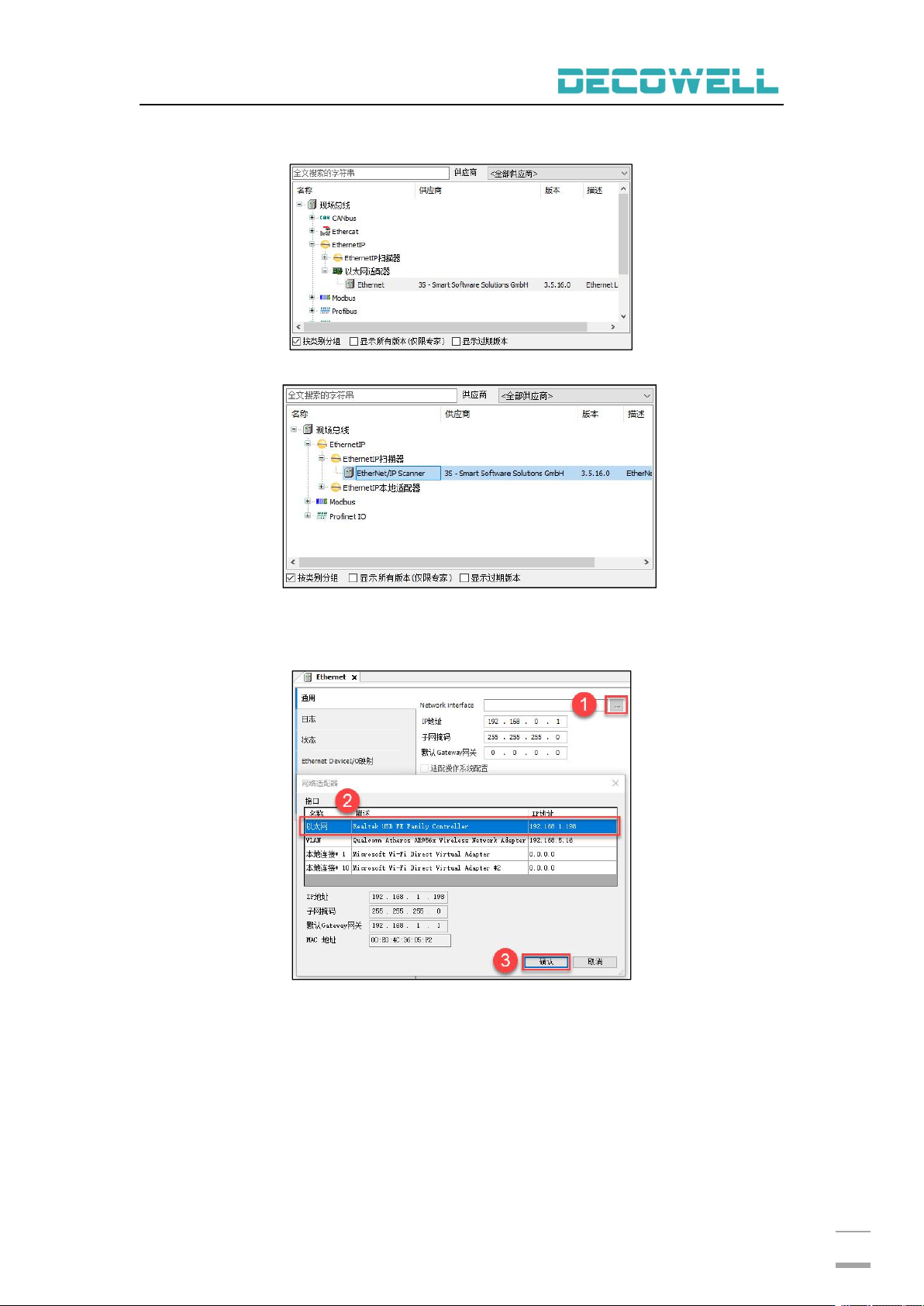

在设备树中右击选择“Ethernet”选择“添加设备”，在添加设备窗口中选
择“EtherNet/IP Scanner”，如图 5-8-15 所示。
图 5-8-14 添加以太网适配器
图 5-8-15 添加 EthernetIP 扫描器
配置以太网适配器的网卡，双击设备树下“Ethernet”，打开页面选择需要
和 EtherNet/IP 从站通讯的网卡，如图 5-8-16 所示。
图 5-8-16 配置以太网适配器的网卡
右击设备树下面的“EtherNet_IP_Scanner”选择“添加设备”，在添加设备
窗口中选择“EX-1121”，如图 5-8-17 所示。
EX 系列远程 IO-用户手册
140

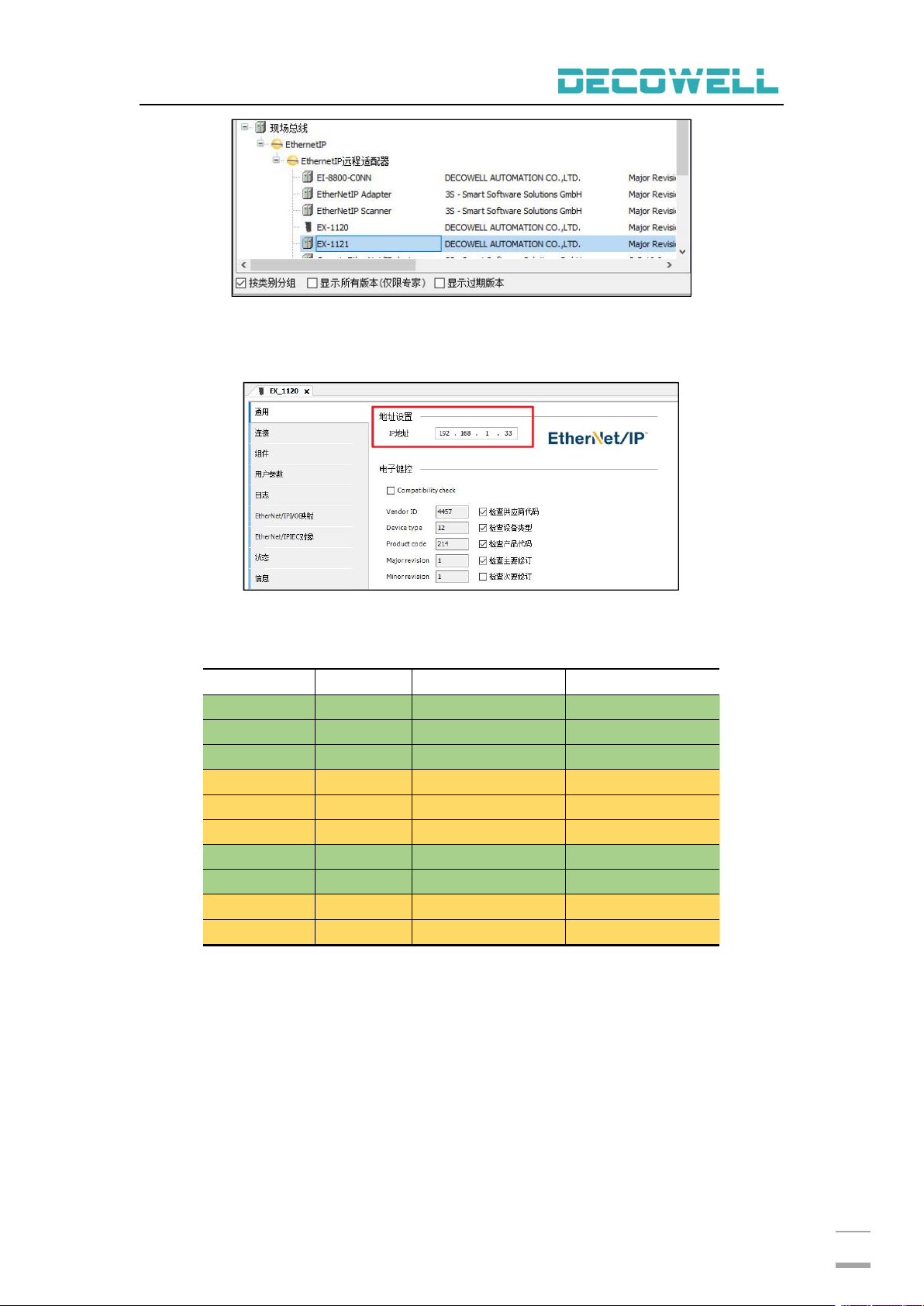

图 5-7-17 添加 EX-1121 适配器
配置 EX-1121 适配器 IP 地址，双击设备树中“EX_1121”，填写 IP 地址（此
处 IP 地址需与实际模块设置的一致），如图 5-8-18 所示。
图 5-8-18 配置 EX-1121 适配器 IP 地址
计算模块占用字节数：
表 5-8-4 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
2
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
2
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16
配置 EX-1121 适配器所带的 IO 模块输入输出字节数大小（需要参照实际 IO
模块数量配置输入输出字节数大小，否则将无法正常通讯），如图 5-8-19 所示，
并查看 EtherNet/IP 通讯的 I/O 映射，如图 5-8-20 所示。
EX 系列远程 IO-用户手册
141

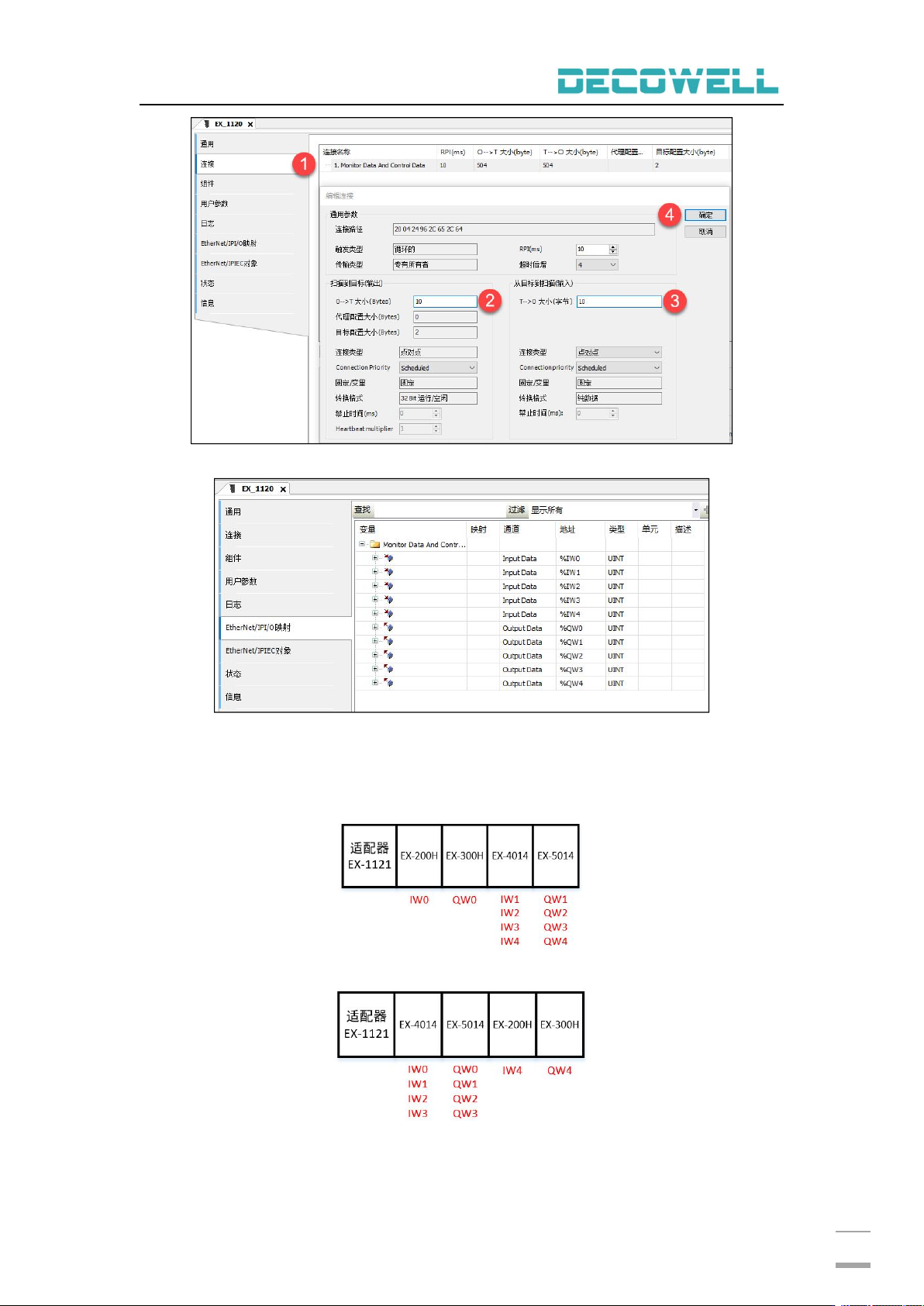

图 5-8-19 配置输入输出字节数大小
图 5-8-20 IO 地址映射
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1121 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-8-21、5-8-22、5-8-23 所示。
图 5-8-21 I/O 排序与地址分配#1(案例中应用)
图 5-8-22 I/O 排序与地址分配#2
