EX 系列远程 IO-用户手册 73 图 5-2-14 分配设备名称 5、新建工程与设备组态 菜单栏中选择 “工具” > “PROFINET” ， 选择 PLC 角色为控制器， 如图 5-2-15 所示， 添加适配器并分配设备名称 （需与上面步骤 4 中分配的设备名称一致） 与 IP 地址，如图 5-2-16 所示，添加 IO 模块，如图 5-2-17 所示，最后选择生成。 图 5-2-15 选择 PLC 角色
EX 系列远程 IO-用户手册
72
2、硬件配置如表 5-2-2 所示
表 5-2-2 硬件配置表
硬件
数量
备注
编程电脑
1
安装 STEP7-MicroWIN
SMART
控制器
1
CPU ST40(DC/DC/DC)
EX-1110
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 GSD 文件
打开 STEP7-MicroWIN SMART，菜单栏中选择“GSDML 管理”，如图 5-2-13 所
示。
图 5-2-13 安装 GSD 文件
4、分配设备名称
在菜单栏中选择“工具”>“查找 PROFINET 设备”，在窗口中选择与模块连
接的网卡并查找设备，选择网络中的模块并编辑其设备名称，如图 5-2-14 所示。
注意：
①选择网卡时，同一个网卡会出现两个选项，如下图所示，这里选择不带 Auto 的网卡。
②设备名称分配完成后，注意在组态 IO 模块时，使用的设备名称必须与上述分配的名
称一致，否则 PLC 将无法正常与 IO 模块通讯。
EX 系列远程 IO-用户手册
73
图 5-2-14 分配设备名称
5、新建工程与设备组态
菜单栏中选择“工具”>“PROFINET”，选择 PLC 角色为控制器，如图 5-2-15
所示，添加适配器并分配设备名称（需与上面步骤 4 中分配的设备名称一致）与
IP 地址，如图 5-2-16 所示，添加 IO 模块，如图 5-2-17 所示，最后选择生成。
图 5-2-15 选择 PLC 角色
EX 系列远程 IO-用户手册
74

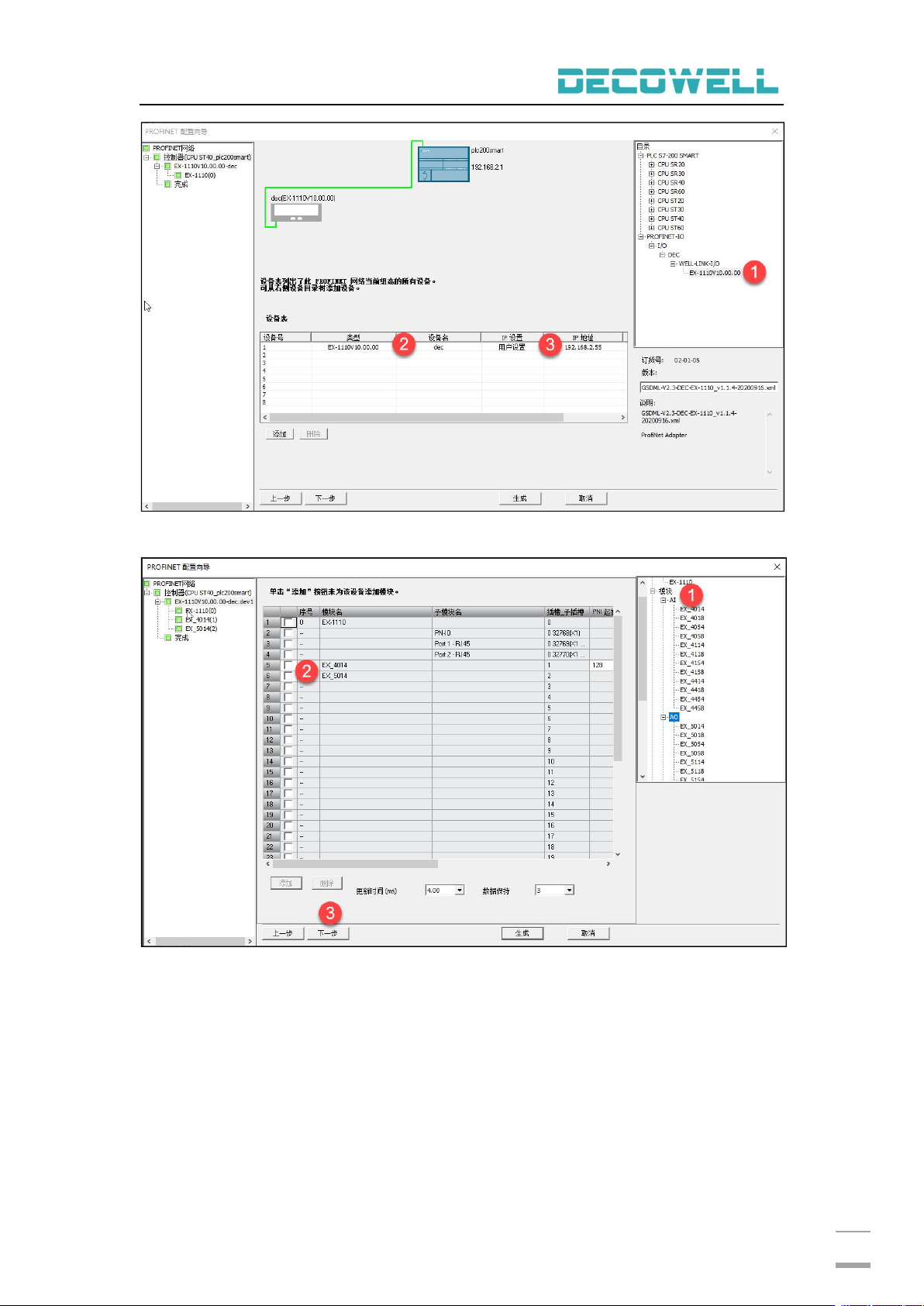

图 5-2-16 添加适配器
图 5-2-17 添加 IO 模块
6、程序下载
在菜单栏中选择“PLC”>“下载”，并在通讯窗口中选择“查找 CPU”，选择
需要下载程序的 PLC，并下载程序。
注意：使用 STEP 7-MicroWIN SMART 组态 200 SMART 的 PROFINET 通讯时，PLC 的 CPU 固件
版本需≥V2.4，对于固件＝V2.3，可以在线直接升级固件，对于固件＜2.3 的，必须在 CPU
中使用存储卡更新固件。
