EX 系列远程 IO-用户手册 162 图 5-9-15 分配设备名称 5、新建工程与设备组态 菜单栏中选择 “工具” > “PROFINET” ， 选择 PLC 角色为控制器， 如图 5-9-16 所示， 添加适配器并分配设备名称 （需与上面步骤 4 中分配的设备名称一致） 与 IP 地址，如图 5-9-17 所示，添加 IO 模块，如图 5-9-18 所示，最后选择生成。 图 5-9-16 选择 PLC 角色
EX 系列远程 IO-用户手册
161
表 5-9-2 硬件配置表
硬件
数量
备注
编程电脑
1
安装 STEP7-MicroWIN
SMART
控制器
1
CPU ST40(DC/DC/DC)
EX-1112
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
网线
若干
3、安装 GSD 文件
打开 STEP7-MicroWIN SMART，菜单栏中选择“GSDML 管理”，如图 5-9-14 所
示。
图 5-9-14 安装 GSD 文件
4、分配设备名称
在菜单栏中选择“工具”>“查找 PROFINET 设备”，在窗口中选择与模块连
接的网卡并查找设备，选择网络中的模块并编辑其设备名称，如图 5-9-15 所示。
注意：
①选择网卡时，同一个网卡会出现两个选项，如下图所示，这里选择不带 Auto 的网卡。
②设备名称分配完成后，注意在组态 IO 模块时，使用的设备名称必须与上述分配的名
称一致，否则 PLC 将无法正常与 IO 模块通讯。
EX 系列远程 IO-用户手册
162
图 5-9-15 分配设备名称
5、新建工程与设备组态
菜单栏中选择“工具”>“PROFINET”，选择 PLC 角色为控制器，如图 5-9-16
所示，添加适配器并分配设备名称（需与上面步骤 4 中分配的设备名称一致）与
IP 地址，如图 5-9-17 所示，添加 IO 模块，如图 5-9-18 所示，最后选择生成。
图 5-9-16 选择 PLC 角色
EX 系列远程 IO-用户手册
163

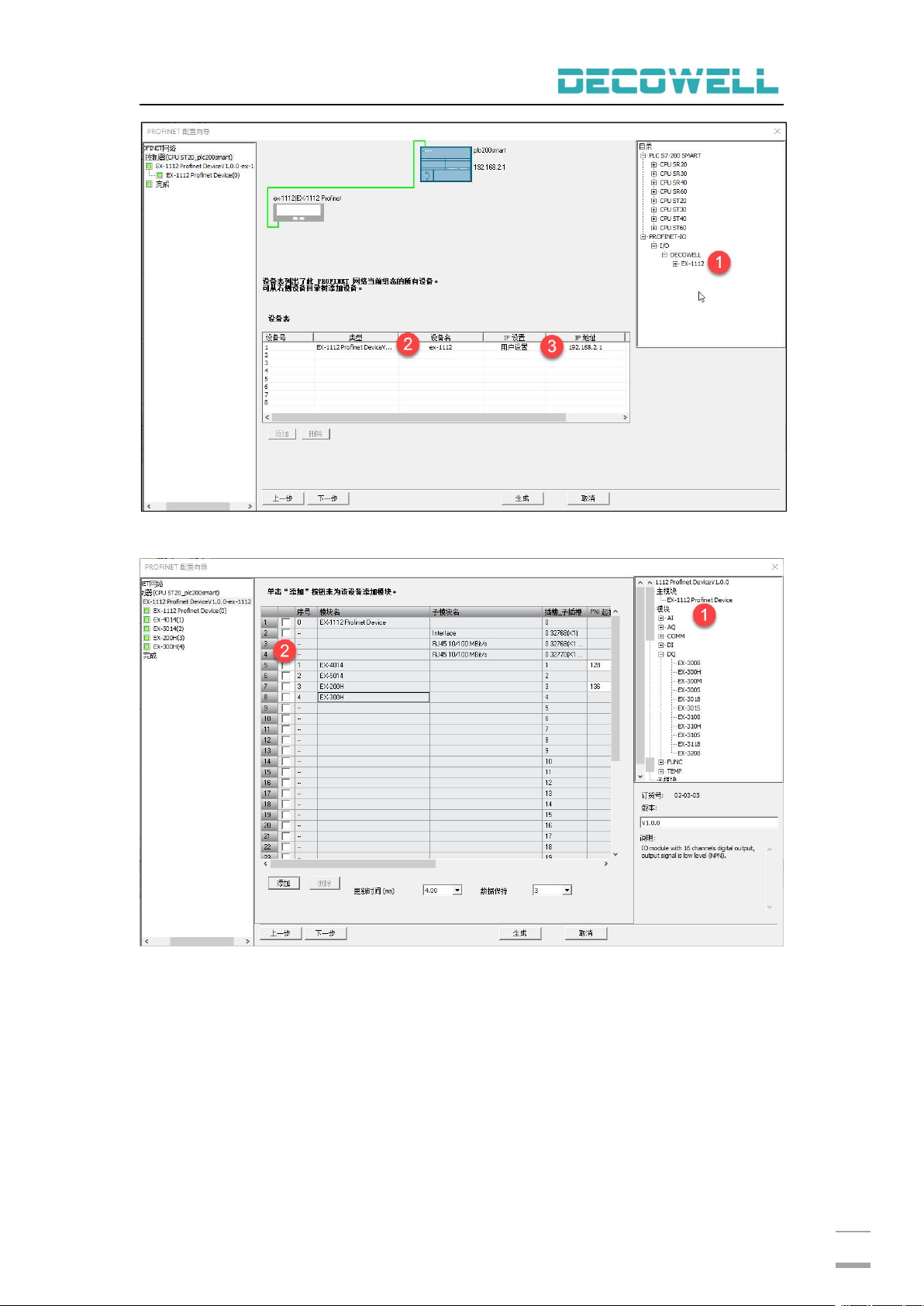

图 5-9-17 添加适配器
图 5-9-18 添加 IO 模块
修改 EX-2XXX 系列模块输入通道滤波参数，在 PROFINET 网络中，选择 DI 模
块查看其滤波时间（默认 3ms，可配置范围 0.5-10ms），如图 5-9-19 所示。
