EX 系列远程 IO-用户手册
84
图 5-2-40 复制设备到工程中
5、程序下载与设备监控
将工程下载到控制器中，并启动运行与监控，如图 5-2-41 所示。
图 5-2-41 程序下载与监控
EX 系列远程 IO-用户手册
85
5.3 EX-1010 与 PLC 连接
提示：CX-one 与 EX-1010 通讯组态有手动和自动两种方式，具体参考 5.3.1 中第 4 和第 5
细节。
5.3.1 CX-one 与 EX-1010 连接及其配置
1、通讯连接图，如图 5-3-1 所示。
图 5-3-1 通讯连接图
注意：DeviceNet 适配器上面的电源接口需要单独接入 DC24V 电源，需要在网络中两个终端
加入终端电阻（121Ω），终端电阻接法如下图 5-3-2 所示。
图 5-3-2 终端电阻接线
2、硬件配置如表 5-3-1 所示
表 5-3-1 硬件配置表
硬件
数量
备注
编程电脑
1
CX-one
控制器
1
CJ2M/
CJ1W-DR2M
EX-1010
1
DeviceNet 适配器
EX-200H
1
数字量输入模块
EX-310H
1
数字量输出模块
DeviceNet 通讯线
若干
3、安装 EDS 文件

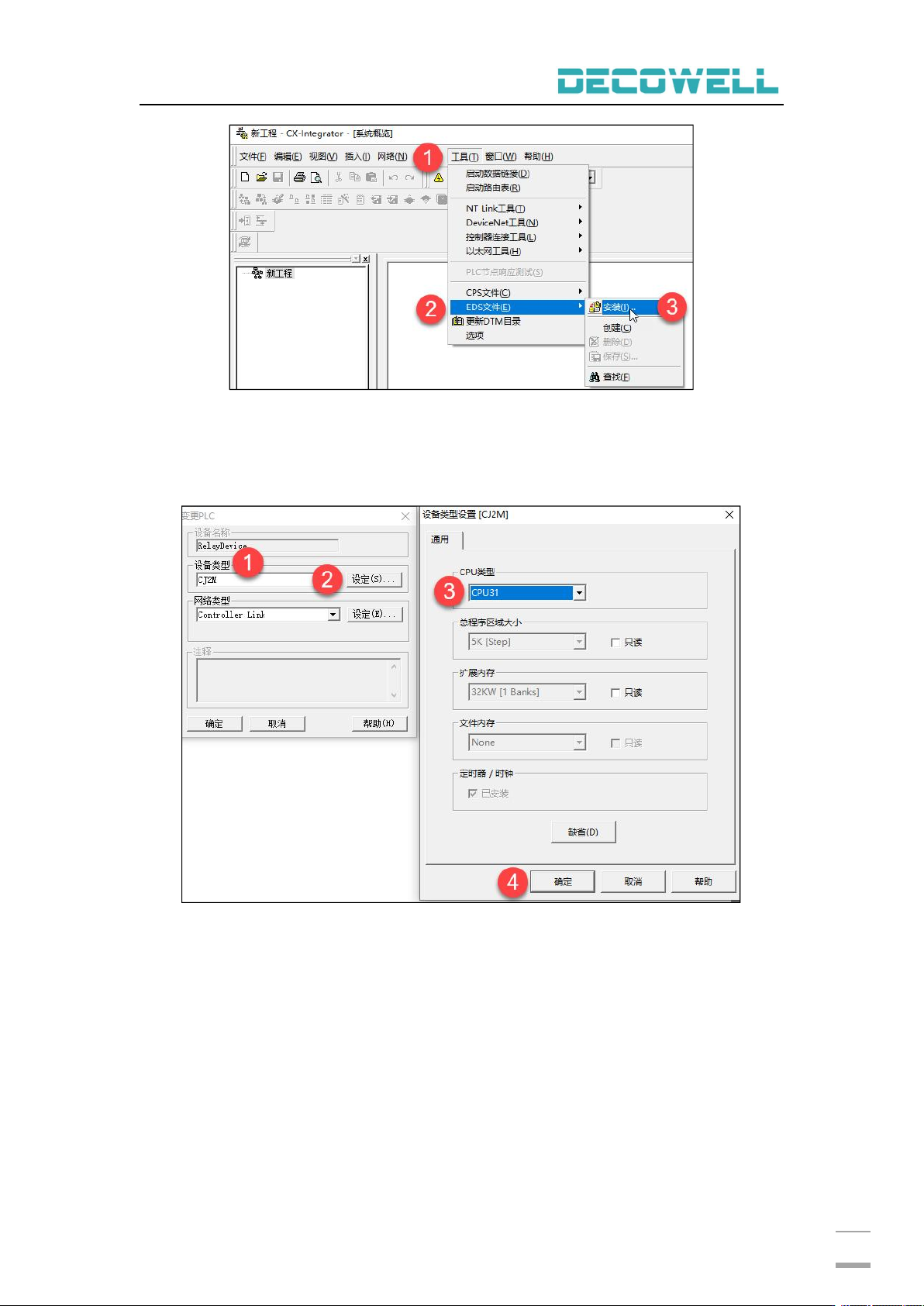

打开 CX-Integrator 组态软件，菜单栏中选择“工具”>“DeviceNet 工具”>
“编辑配置文件”>“供应商 ID/设备类型表”，如图 5-3-2 所示。
EX 系列远程 IO-用户手册
86
图 5-3-2 安装 EDS 文件
4、设备组态（自动扫描）
打开 CX-Integrator 组态软件，菜单栏中选择“网络”>“通讯设置”，选择
PLC 型号为“CJ2M（CPU 型号：CPU31）”，如图 5-3-3 所示。
图 5-3-3 配置 CPU
自动扫描，点击“在线工作按钮”，双击 DeviceNet[CJ1W-DRM21] 网络（-），
节点（1），单元（0），并设定网络名称，确定传送，如图 5-3-4 所示。双击 EX-102，
能否发现欧姆龙 PLC 扫描到 EX-1020 从站以及 IO 模块。
