EX 系列远程 IO-用户手册 84 图 5-2-40 复制设备到工程中 5、程序下载与设备监控 将工程下载到控制器中，并启动运行与监控，如图 5-2-41 所示。 图 5-2-41 程序下载与监控
EX 系列远程 IO-用户手册
83
在设备树中双击“Ethernet”分配以太网口，并设置 PROFINET IO 主站的 IP
参数，如图 5-2-37、5-2-38 所示。
图 5-2-37 Ethernet 分配网口
图 5-2-38 设置 PROFINET IO 主站 IP
将程序下载到控制器并启动运行，再退出登入。右击 PN_Controller，选择
“扫描设备”，在设备窗口中，选择模块，分配设备名称与 IP 地址，如图 5-2-39
所示。将设备复制到工程中，如图 5-2-40 所示。
图 5-2-39 分配名称与 IP 地址
EX 系列远程 IO-用户手册
84
图 5-2-40 复制设备到工程中
5、程序下载与设备监控
将工程下载到控制器中，并启动运行与监控，如图 5-2-41 所示。
图 5-2-41 程序下载与监控
EX 系列远程 IO-用户手册
85
5.3 EX-1010 与 PLC 连接
提示：CX-one 与 EX-1010 通讯组态有手动和自动两种方式，具体参考 5.3.1 中第 4 和第 5
细节。
5.3.1 CX-one 与 EX-1010 连接及其配置

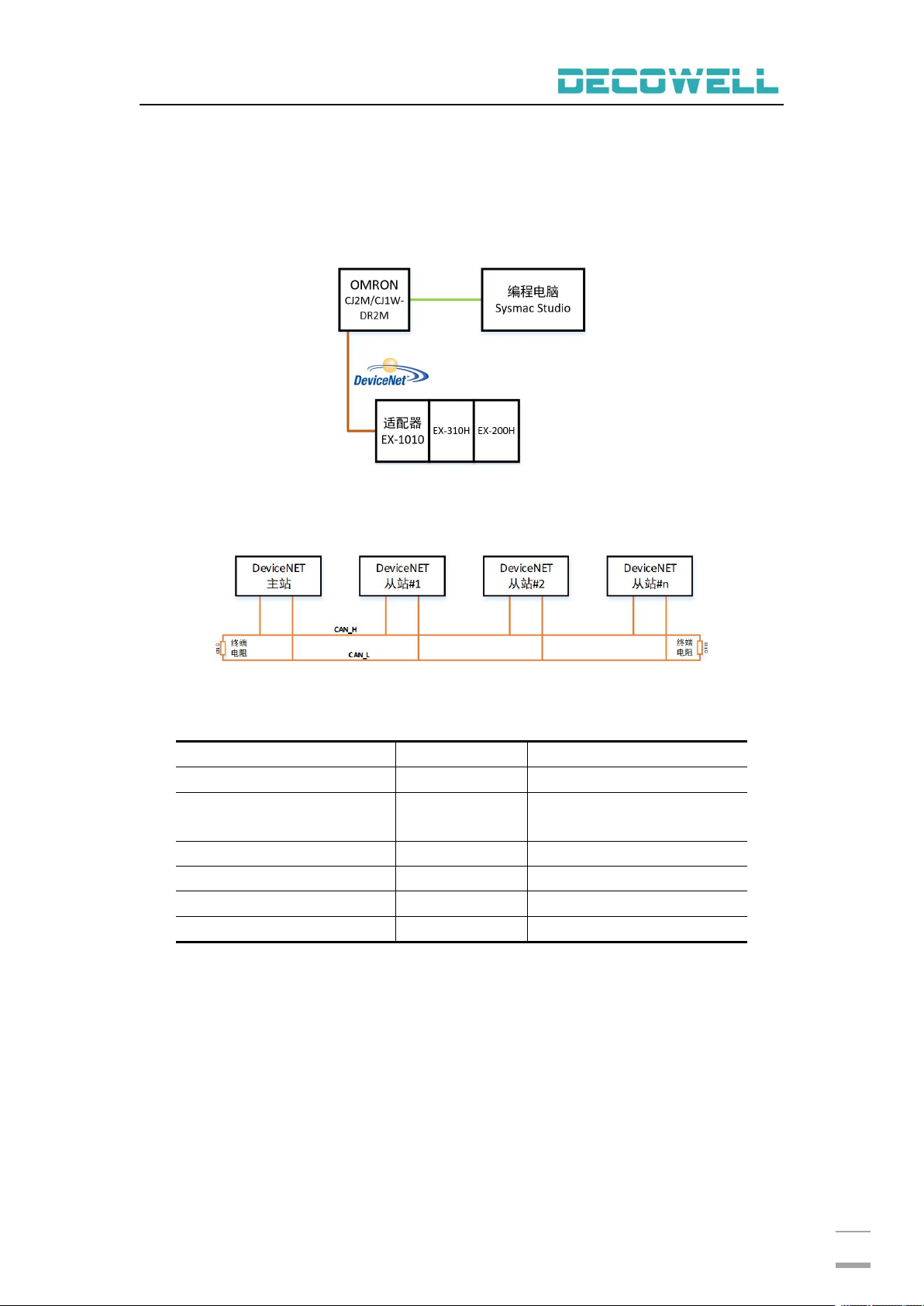

1、通讯连接图，如图 5-3-1 所示。
图 5-3-1 通讯连接图
注意：DeviceNet 适配器上面的电源接口需要单独接入 DC24V 电源，需要在网络中两个终端
加入终端电阻（121Ω），终端电阻接法如下图 5-3-2 所示。
图 5-3-2 终端电阻接线
2、硬件配置如表 5-3-1 所示
表 5-3-1 硬件配置表
硬件
数量
备注
编程电脑
1
CX-one
控制器
1
CJ2M/
CJ1W-DR2M
EX-1010
1
DeviceNet 适配器
EX-200H
1
数字量输入模块
EX-310H
1
数字量输出模块
DeviceNet 通讯线
若干
3、安装 EDS 文件
打开 CX-Integrator 组态软件，菜单栏中选择“工具”>“DeviceNet 工具”>
“编辑配置文件”>“供应商 ID/设备类型表”，如图 5-3-2 所示。
