6.1.8 模拟量输入模块 2 线制/3 线制/4 线制接法
图 6-1-1 模拟量输入 2/3/4 线制接线
6.1.9 EX-1120/EX-1121 输出保持设置
施耐德 Machine Expert V2.0 软件配置 EX-1120 输出 IO 保持，如图 6-1-2
所示；Clear 为输出不保持，Hold 为输出保持。
图 6-1-2 施耐德编程软件配置输出保持
CODESYS 编程软件配置 EX-1120 输出 IO 保持，如图 6-1-3 所示。
Clear 为输出不保持，Hold 为输出保持
图 6-1-3 CODESYS 编程软件配置输出保持
EX 系列远程 IO-用户手册
174
欧姆龙 Sysmac Studio 编程软件配置 EX-1120 输出 IO 保持，如图 6-1-4、6-1-5
所示；Clear 为输出不保持，Hold 为输出保持。
图 6-1-4 编辑 EX-1120
图 6-1-5 欧姆龙 Sysmac Studio 编程软件配置输出保持
基恩士 KV STUDIO 编程软件配置 EX-1120 输出 IO 保持，如图 6-1-6 所示；
Clear 为输出不保持，Hold 为输出保持。
图 6-1-6 基恩士 KV STUDIO 编程软件配置 EX-1120 输出保持
EX 系列远程 IO-用户手册
175
6.2 常见的通讯异常以及排除法
6.2.1 EtherCAT 通讯异常
与欧姆龙 PLC 通讯异常时，排查故障流程如图 6-2-1 所示。

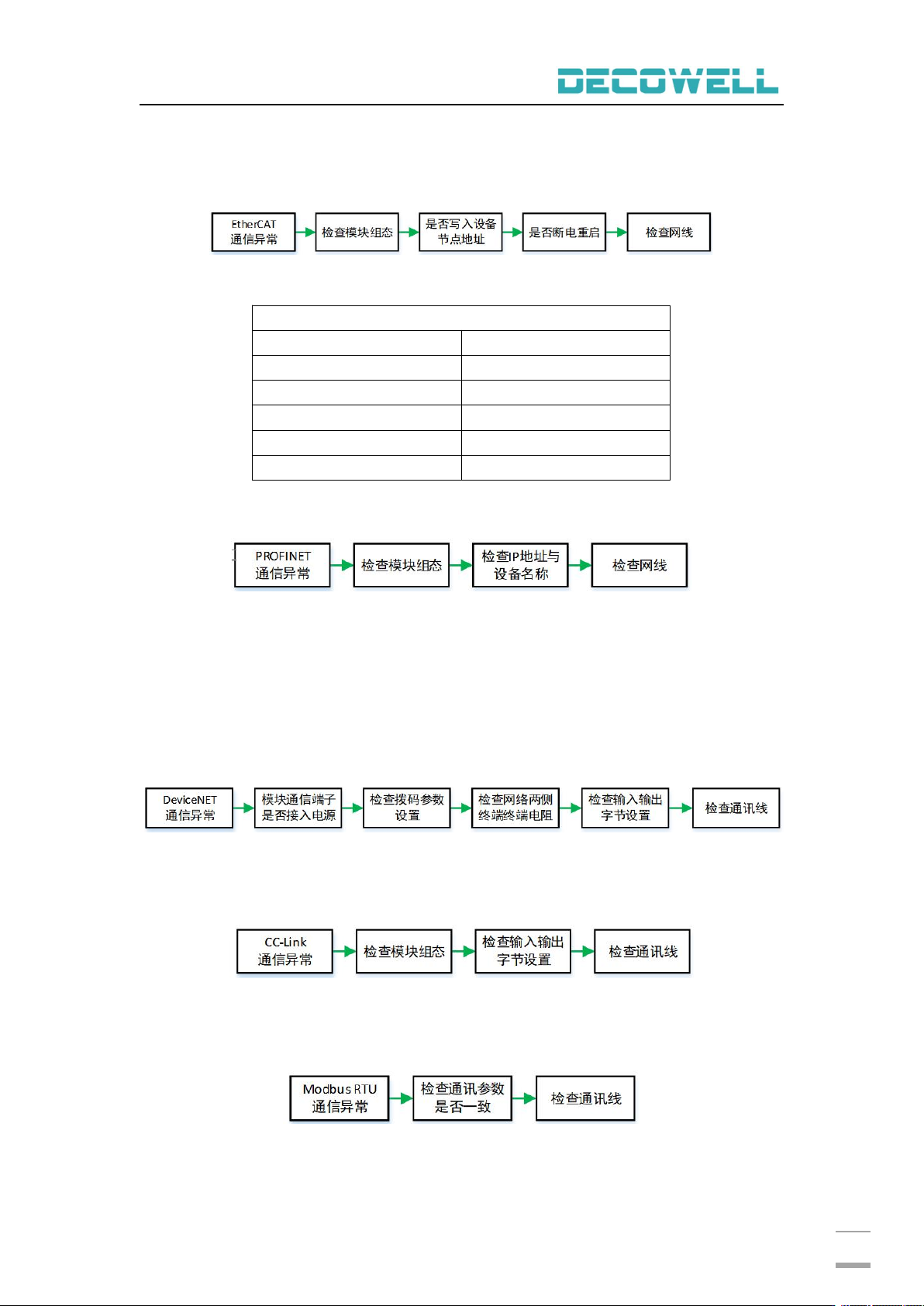

图 6-2-1 排查故障流程
EX-1100 适配器指示灯
SYS 指示灯
系统灯状态
说明
慢闪（1HZ）
系统运行正常
灭
IO 模块类型不匹配
1 闪亮 1 长灭
IO 模块通讯失败
2 闪亮 1 长灭
IO 模块配置失败
快闪（5HZ）
IO 模块丢失
6.2.2 PROFINET 通讯异常
通讯异常时，排查故障流程如图 6-2-2 所示。
图 6-2-2 排查故障流程
模块组态时，注意上位机组态是否与实际硬件组态一致。
分配 IP 地址时，注意不得与组网中的其他设备的 IP 地址重合。
组态下载前，必须先将设备名称写入到设备中，设备名称也是唯一的名称，
不得与组网中的其他设备名称重合。
6.2.3 DeviceNet 通讯异常
通讯异常时，排查故障流程如图 6-2-3 所示。
图 6-2-3 排查故障流程
6.2.4 CC-Link 通讯异常
通讯异常时，排查故障流程如图 6-2-4 所示。
图 6-2-4 排查故障流程
6.2.5 Modbus RTU 通讯异常
通讯异常时，排查故障流程如图 6-2-5 所示
图 6-2-5 排查故障流程
