EX 系列远程 IO-用户手册 150 图 5-8-41 打开连接设定 计算模块占用字 节数： 表 5-8-8 模块占用字节数 模块型号 数量 输入输出类型 占用字节数 EX-2xx8 1 输入（T-->O） 2 EX-2xxH 1 输入（T-->O） 2 EX-2xxS 1 输入（T-->O） 4 EX-3xx8 1 输出（O-->T） 2 EX-3xxH 1 输出（O-->T） 2 EX-3xxS 1 …
EX 系列远程 IO-用户手册
149
5、新建工程与设备组态
打开 KV STUDIO 软件，创建新项目，并在项目设备树中中双击“EtherNet/IP”
打开 EtehrNET/IP 设定窗口，手动添加 EX-1121 到 EtherNet/IP 列表中，如图
5-8-39 所示。
图 5-8-39 手动添加 EX-1121 到 EtherNet/IP 列表中
在线在 EX-1121 适配器扫描上来（首先需确保在线模块与 PLC 处于同一网段
内），在 EtherNet/IP 设定窗口的菜单栏中选择“文件”>“自动配置”。如图 5-8-40
所示。
图 5-8-40 在线在 EX-1121 适配器扫描上来
配置适配器连接参数（输入/输出字节数大小），右击 EtherNet/IP 列表中
EX-1121 适配器选择“连接设定”，如图 5-8-41 所示。
EX 系列远程 IO-用户手册
150
图 5-8-41 打开连接设定
计算模块占用字节数：
表 5-8-8 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
2
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
2
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16

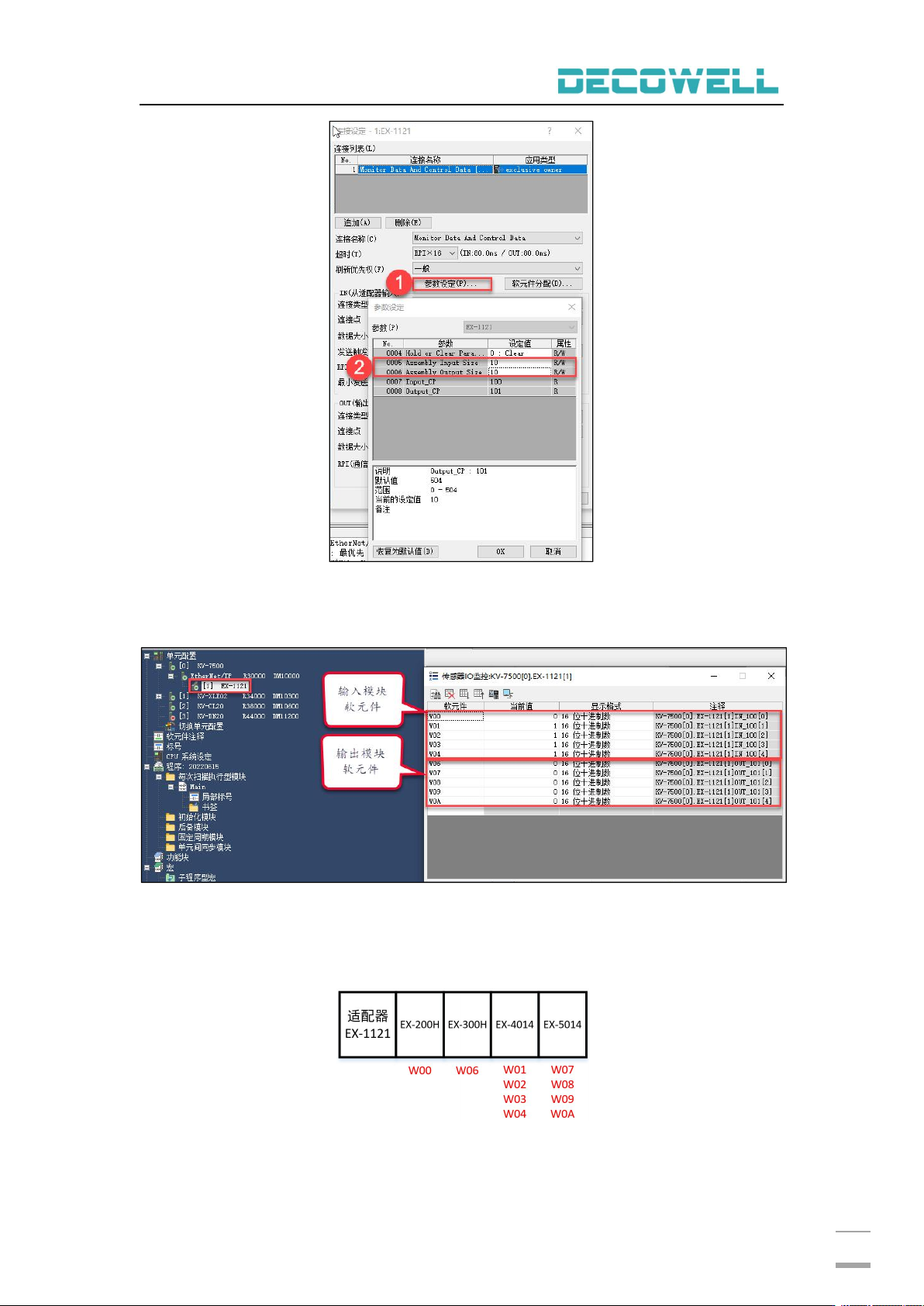

配置输入/输出字节数大小，在连接设定窗口中选择“参数设定”，并在参数
设定窗口中配置其实际输入/输出模块的字节长度总大小，如图 5-8-42 所示。
EX 系列远程 IO-用户手册
151
图 5-8-42 配置输入/输出字节长度
应用配置并将组态下载到 PLC 程序中，并监控模块运行状态，如图 5-8-43
所示。
图 5-8-43 运行并监控
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1121 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-8-44、5-8-45 所示。
图 5-8-44 I/O 排序与地址分配#1(案例中应用)
