EX 系列远程 IO-用户手册 155 图 5-8-52 写入适配器 图 5-8-53 重新读取 EX-1121 将程序下载到 PLC 中， 菜单栏中选择 “监控/模拟器” > “PLC 传输” ， 下载完 成后将 PLC 切换为监控模式， 监控 PLC 与 EX-1121 通讯状态， 如图 5-8-54 所示。 图 5-8-54 监控 PLC 与 EX-1121 通讯状态
EX 系列远程 IO-用户手册
154
将扫描到的设备添加到扫描列表中，右击需要添加的设备选择“添加到扫描
列表”，如图 5-8-50 所示；
传输适配器设定，在设备列表中右击 “EX-1121”选择“传输适配器设定”，
如图 5-8-51 所示；
在传输适配器设定窗口中，将适配器 No.100 设定值更改为“1：Special PLC”，
并写入适配器，如图 5-8-52 所示，写入完成后必须将 EX-1121 断电重启。
在 EtherNet/IP 设定窗口中，选中 KV-7500 右击选择“自动配置”，将 EX-1121
重新读取上来，如图 5-8-53 所示。
图 5-8-49 设备查找
图 5-8-50 添加设备到扫描列表
图 5-8-51 适配器传输设定
EX 系列远程 IO-用户手册
155
图 5-8-52 写入适配器
图 5-8-53 重新读取 EX-1121
将程序下载到 PLC 中，菜单栏中选择“监控/模拟器”>“PLC 传输”，下载完
成后将 PLC 切换为监控模式，监控 PLC 与 EX-1121 通讯状态，如图 5-8-54 所示。
图 5-8-54 监控 PLC 与 EX-1121 通讯状态
EX 系列远程 IO-用户手册
156
5.9 EX-1112 与 PLC 连接
5.9.1 TIA Portal 与 EX-1112 连接及其配置

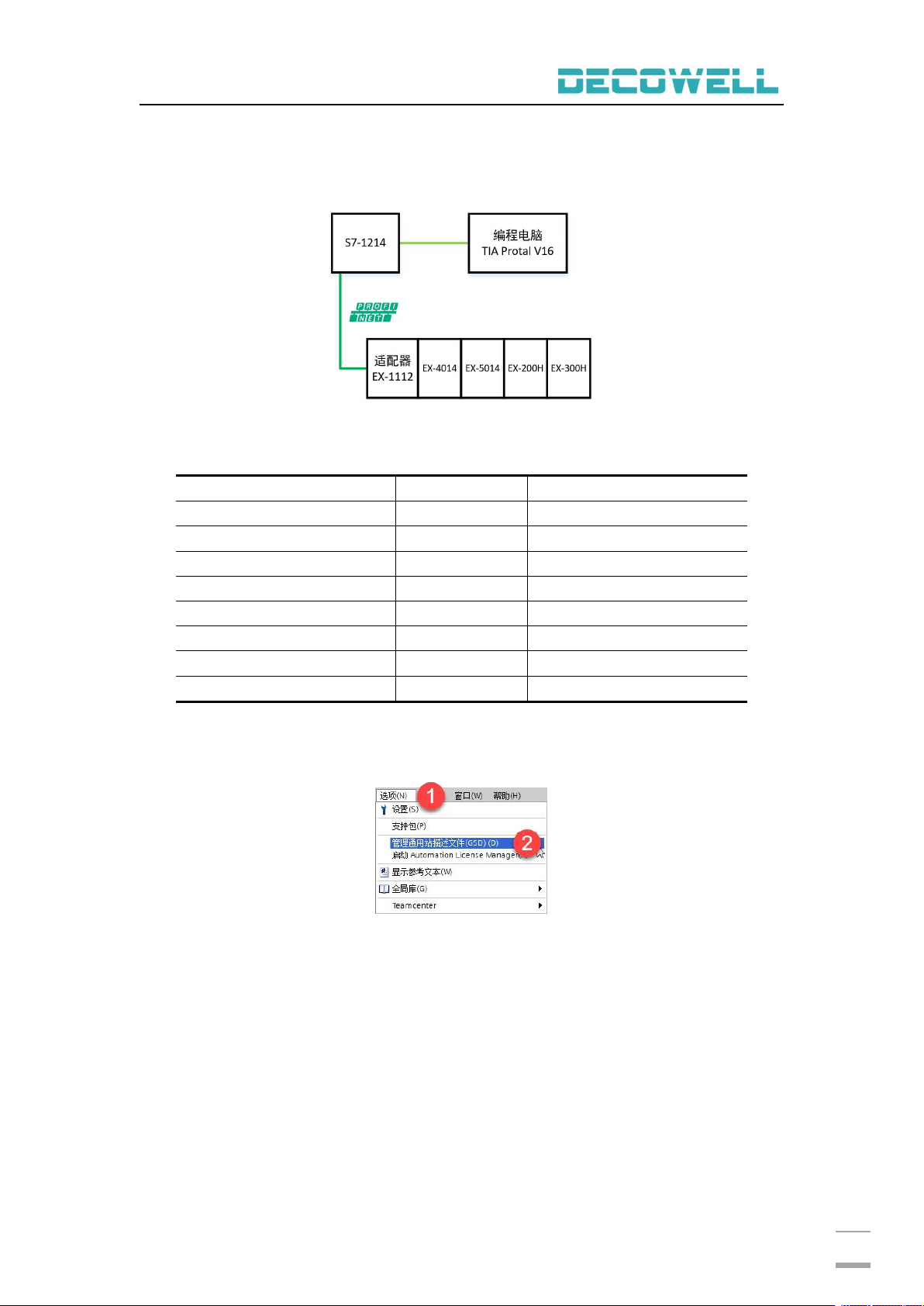

1、通讯连接图，如图 5-9-1 所示。
图 5-9-1 通讯连接图
2、硬件配置如表 5-9-1 所示
表 5-9-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 TIA Portal V16
控制器
1
S7-1214C
EX-1112
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
网线
若干
3、安装 GSD 文件
打开 TIA Portal V16，菜单栏中选择“选项”>“支持设备描述文件（GSD）”，
如图 5-9-2 所示。
图 5-9-2 安装 GSD 文件
4、新建工程与设备组态
打开 TIA Portal V16，选择新建工程并组态，如图 5-9-3 所示。
