EX 系列远程 IO-用户手册 72 2、硬件配置如表 5-2-2 所示 表 5-2-2 硬件配置表 硬件 数量 备注 编程电脑 1 安装 STEP7-MicroWIN SMART 控制器 1 CPU ST40(DC/DC/DC) EX-1110 1 PROFINET 适配器 EX-4014 1 模拟量输入模块 EX-5014 1 模拟量输出模块 网线 若干 3、安装 GSD 文件 打开 STEP7-MicroWIN SMART，菜单栏…
EX 系列远程 IO-用户手册
71
网络视图中选择所有设备并下载，如图 5-2-10 所示，程序下载完成后启动
CPU 运行，并转至在线监控通讯是否正常，如图 5-2-11 所示。
图 5-2-10 程序下载
图 5-2-11 设备监控
5.2.2 Step7 smart 与 EX-1110 连接及其配置
1、通讯连接图，如图 5-2-12 所示。
图 5-2-12 通讯连接图
EX 系列远程 IO-用户手册
72
2、硬件配置如表 5-2-2 所示
表 5-2-2 硬件配置表
硬件
数量
备注
编程电脑
1
安装 STEP7-MicroWIN
SMART
控制器
1
CPU ST40(DC/DC/DC)
EX-1110
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 GSD 文件
打开 STEP7-MicroWIN SMART，菜单栏中选择“GSDML 管理”，如图 5-2-13 所
示。
图 5-2-13 安装 GSD 文件
4、分配设备名称
在菜单栏中选择“工具”>“查找 PROFINET 设备”，在窗口中选择与模块连
接的网卡并查找设备，选择网络中的模块并编辑其设备名称，如图 5-2-14 所示。
注意：
①选择网卡时，同一个网卡会出现两个选项，如下图所示，这里选择不带 Auto 的网卡。
②设备名称分配完成后，注意在组态 IO 模块时，使用的设备名称必须与上述分配的名
称一致，否则 PLC 将无法正常与 IO 模块通讯。
EX 系列远程 IO-用户手册
73

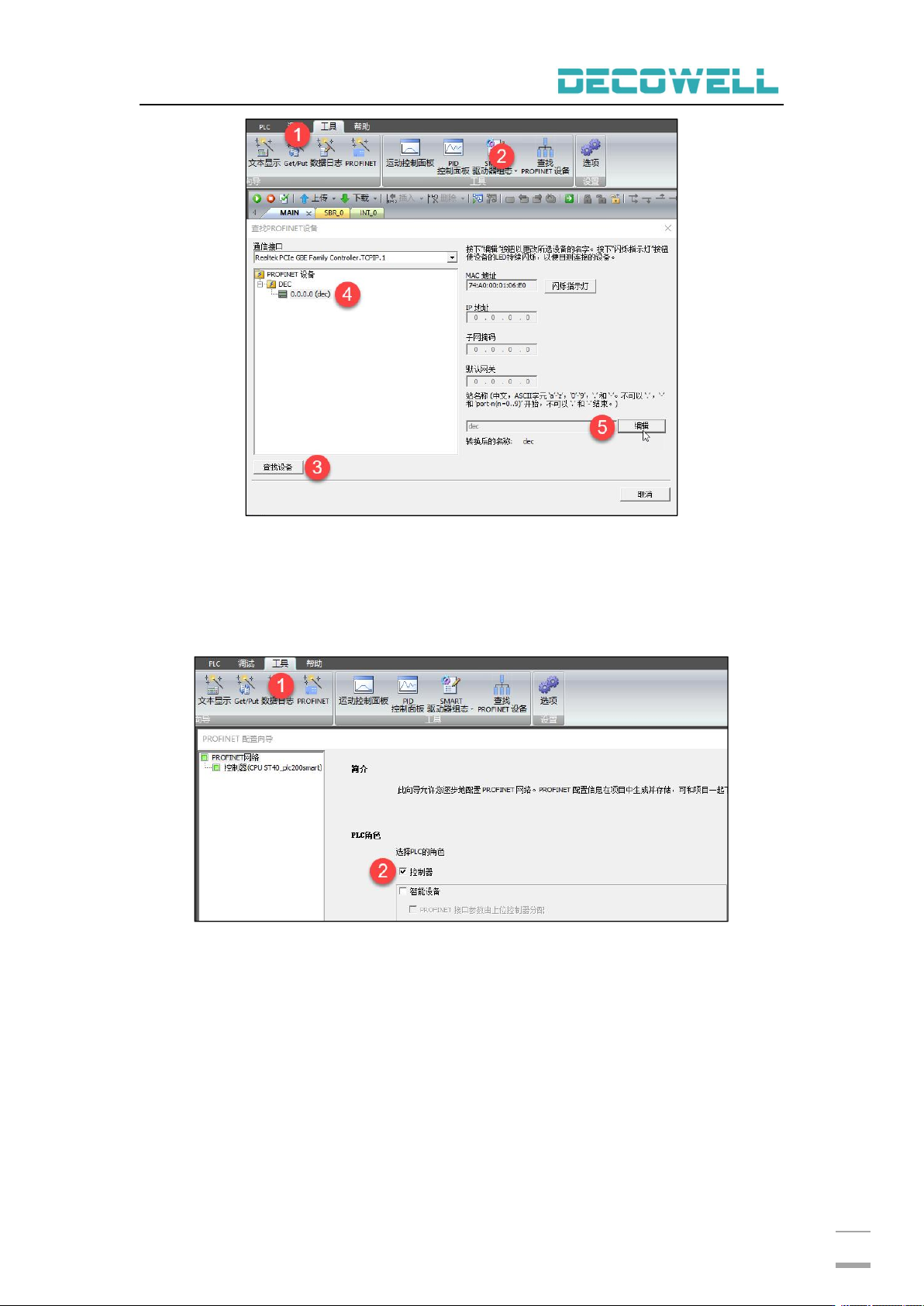

图 5-2-14 分配设备名称
5、新建工程与设备组态
菜单栏中选择“工具”>“PROFINET”，选择 PLC 角色为控制器，如图 5-2-15
所示，添加适配器并分配设备名称（需与上面步骤 4 中分配的设备名称一致）与
IP 地址，如图 5-2-16 所示，添加 IO 模块，如图 5-2-17 所示，最后选择生成。
图 5-2-15 选择 PLC 角色
