EX 系列远程 IO-用户手册
48
图 4-10 EX-3208 继电器输出模块接线图
图 4-11 EX-300S 模块接线图
注意：EX-300S 模块中 4 个 COM 端内部是互通的，必须接入相同电位
图 4-12 EX-310S 模块接线图
注意：EX-310S 模块中 4 个 COM 端内部是互通的，必须接入相同电位
4.2.4 模拟量输入模块接线图
模拟量输入模块中按照输入信号类型分为电压和电流两种，电压型或电流型
接线方式为两线制。
提示：输入 2/3/4 线制接法参考 6.1.8
EX-4014/EX-4114/EX-4054/EX-4154/EX-4018/EX-4118 模块接线图如图 4-13
所示。
EX-4414/EX-4454/EX-4418 模块接线图如图 4-14 所示。
EX 系列远程 IO-用户手册
49

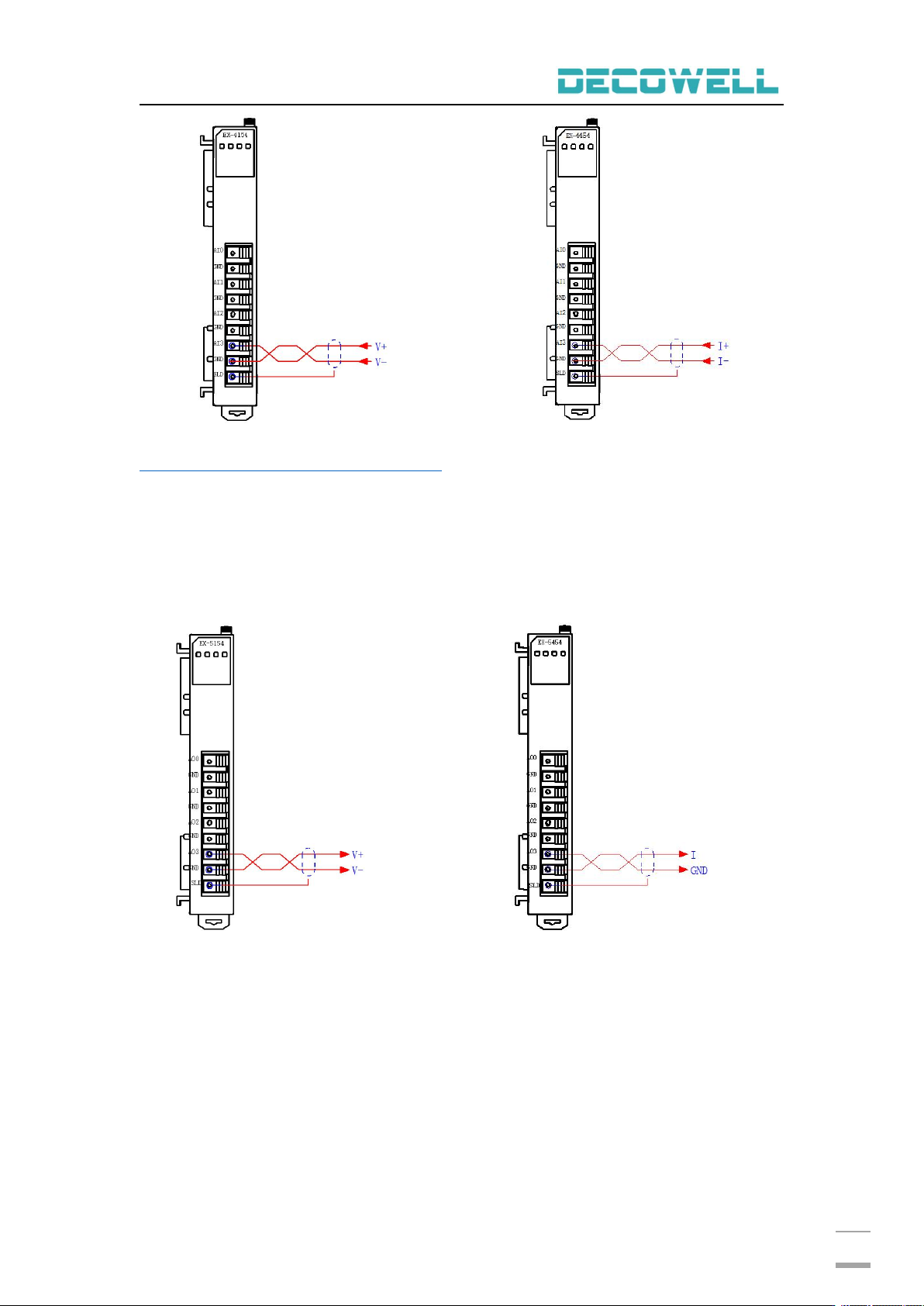

图 4-13 电压型输入信号接线图 图 4-14 电流型输入信号接线图
关于三线制/四线制接法请参考 6.1.8
4.2.5 模拟量输出模块接线图
模拟量输出模块中按照输出信号类型分为电压和电流两种，电压型或电流型
接线方式为两线制。
EX-5014/EX-5114/EX-5054/EX-5154/EX-5018/EX-5118 模块接线图如图 4-15
所示。
EX-5414/EX-5454/EX-5418 模块接线图如图 4-16 所示。
图 4-15 电压型输出信号接线图 图 4-16 电流型输出入信号接线图
4.2.6 温度模块接线图
EX 系列产品中温度模块分为热电偶和热电阻两种，输入通道都为 4 通道。
EX-4654 模块接线图如图 4-17 所示。
EX-4754 模块接线图如图 4-18 所示。
EX 系列远程 IO-用户手册
50

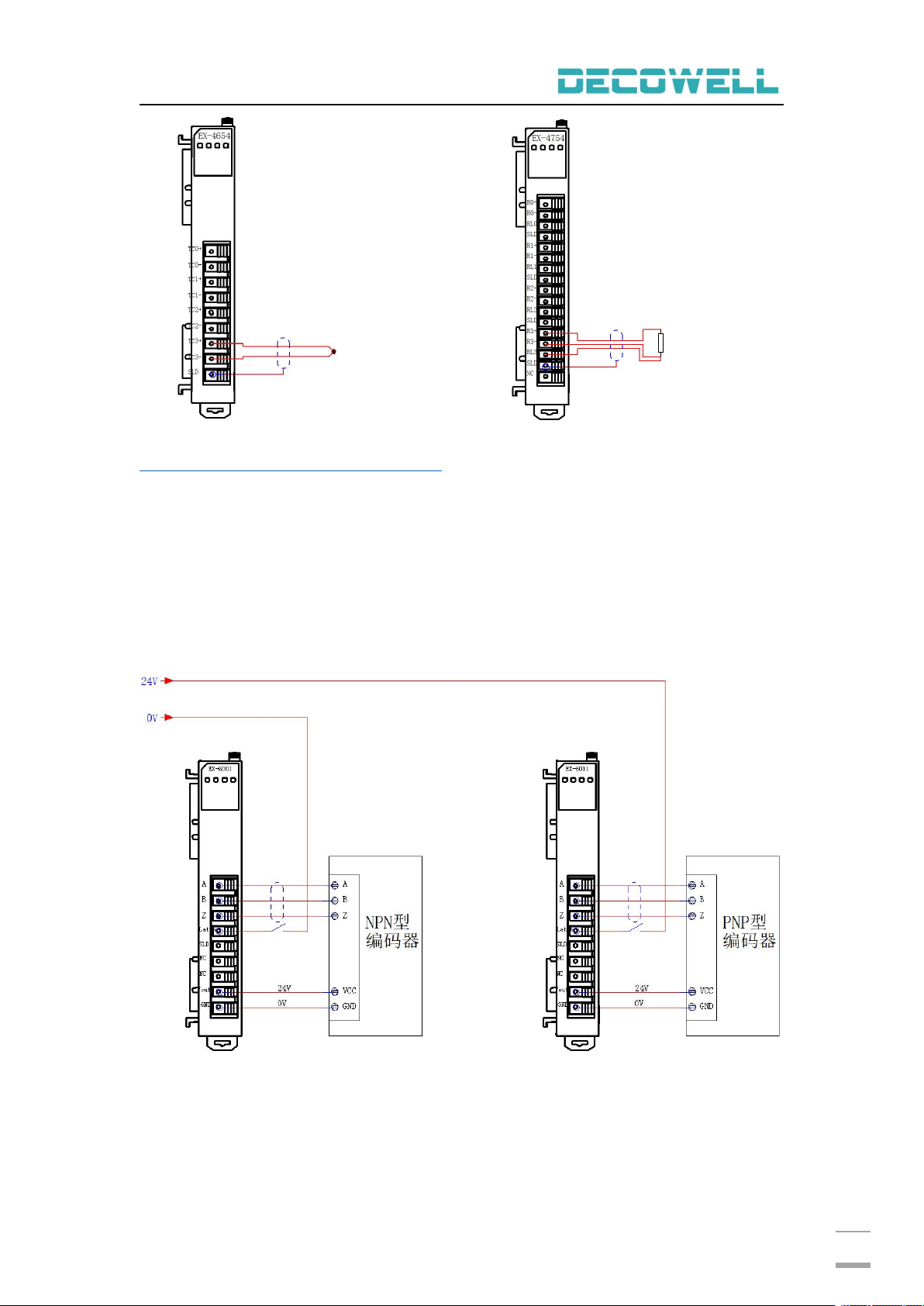

图 4-17 EX-4654 模块接线图 图 4-18 EX-4754 模块接线图
关于三线制/四线制接法请参考 6.1.8
4.2.7 功能模块接线图
功能模块分为编码器模块和高速脉冲输出模块，根据信号类型分为差分、NPN、
PNP 三种。
EX-6001/EX-6011 编码器（NPN/PNP）模块接线图如图 4-19 所示。
EX-6021 编码器（差分）模块接线图如图 4-20 所示。
EX-6101 高速脉冲输出模块接线图如图 4-21 所示。
EX-6111 高速脉冲输出模块接线图如图 4-22 所示。
EX-6121 高速脉冲输出模块接线图如图 4-23 所示。
图 4-19 EX-6001/EX-6011 编码器模块接线图
注意：NPN/PNP 型编码器连接线最长不得超过 2m，EX-6001 与 EX-6011 的锁存 Latch 输入信
号类型为 NPN。
