EX 系列远程 IO-用户手册
30
模拟量电流型输入模块数模曲线
12 位 4-20mA 数模换算公式（X 为电流值，Y 为当前电流值对应的数值）：


12 位 0-20mA 数模换算公式（X 为电流值，Y 为当前电流值对应的数值）：


12 位 0-10V 数模换算公式（X 为电压值，Y 为当前电压值对应的数值）：


16 位 0-10V 数模换算公式（X 为电压值，Y 为当前电压值对应的数值）：


模块参数介绍
EX 系列远程 IO-用户手册
31
技术参数
型号
EX-4014
EX-4018
EX-4114
EX-418
EX-4054
EX-4154
EX-4414
EX-4454
EX-4418
产品名称
模拟量输入模块
信号类型
0～10V,0～5V
±10V,±5V
0～10V
0～5V
±10V
±5V
4～20mA,0～20mA
功耗
82mA
82mA
82mA
182mA
82mA
82mA
53mA
182mA
182mA
输入特性
输出通道数
4
8
4
8
4
4
4
4
8
输入滤波
可配置：0～3等级（默认1）
输入阻抗
＞500K
Ω
100
Ω
分辨率
12 位
16 位
12 位
16 位
12 位
精度
0.1%
0.02%
0.1%
0.02%
0.1%
过压保护
支持
隔离耐压
现场侧和数字侧 AC500V，通道间不隔离
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0～55℃
防护等级
IP20
2.3.2 模拟量输出模块
模拟量输出模块分为电压型和电流型。电压型输入模块有 4 种量程 可选择，
分别为 0～10，±10V，0～5V，±5V；电流型输入模块分为 4～20mA，0～20mA。
模拟量输出模块分辨率有 12bit（精度 0.1%）和 16bit（精度 0.02%）。
产品型号信息
型号
规格描述
订货号
EX-5014
4 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围 0～10V
02-05-01
4 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围 0～5V
02-05-02
EX-5114
4 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围±10V
02-05-03
4 通道电压输出，分辨率 12bit，精度 0.1%，量程范
围±5V
02-05-04
EX-5054
4 通道电压输出，分辨率 16bit，精度 0.02%，
量程范围 0～10V
02-05-05
4 通道电压输出，分辨率 16bit，精度 0.02%，
量程范围 0～5V
02-05-06
EX-5154
4 通道电压输出，分辨率 16bit，精度0.02%，
量程范围±10V
02-05-07
4 通道电压输出，分辨率 16bit，精度0.02%，
量程范围±5V
02-05-08
EX-5414
4 通道电流输出，分辨率 12bit，精度 0.1%，
量程范围 4～20mA
02-05-09
EX 系列远程 IO-用户手册
32
4 通道电流输出，分辨率 12bit，精度 0.1%，
量程范围 0～20mA
02-05-10
EX-5454
4 通道电流输出，分辨率 16bit，精度 0.02%，
量程范围 4～20mA
02-05-11
4 通道电流输出，分辨率 16bit，精度 0.02%，
量程范围 0～20mA
02-05-12
EX-5018
8 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围 0～10V
02-05-13
8 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围 0～5V
02-05-14
EX-5118
8 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围±10V
02-05-15
8 通道电压输出，分辨率 12bit，精度 0.1%，
量程范围±5V
02-05-16
EX-5418
8 通道电流输出，分辨率 12bit，精度 0.1%，
量程范围 4～20mA
02-05-17
8 通道电流输出，分辨率 12bit，精度 0.1%，
量程范围 0～20mA
02-05-18
模块指示灯
通道指示灯颜色
状态
定义
绿色
闪烁
有模拟量信号输出
常亮
程序通道值超量程
灭
无模拟量信号输出

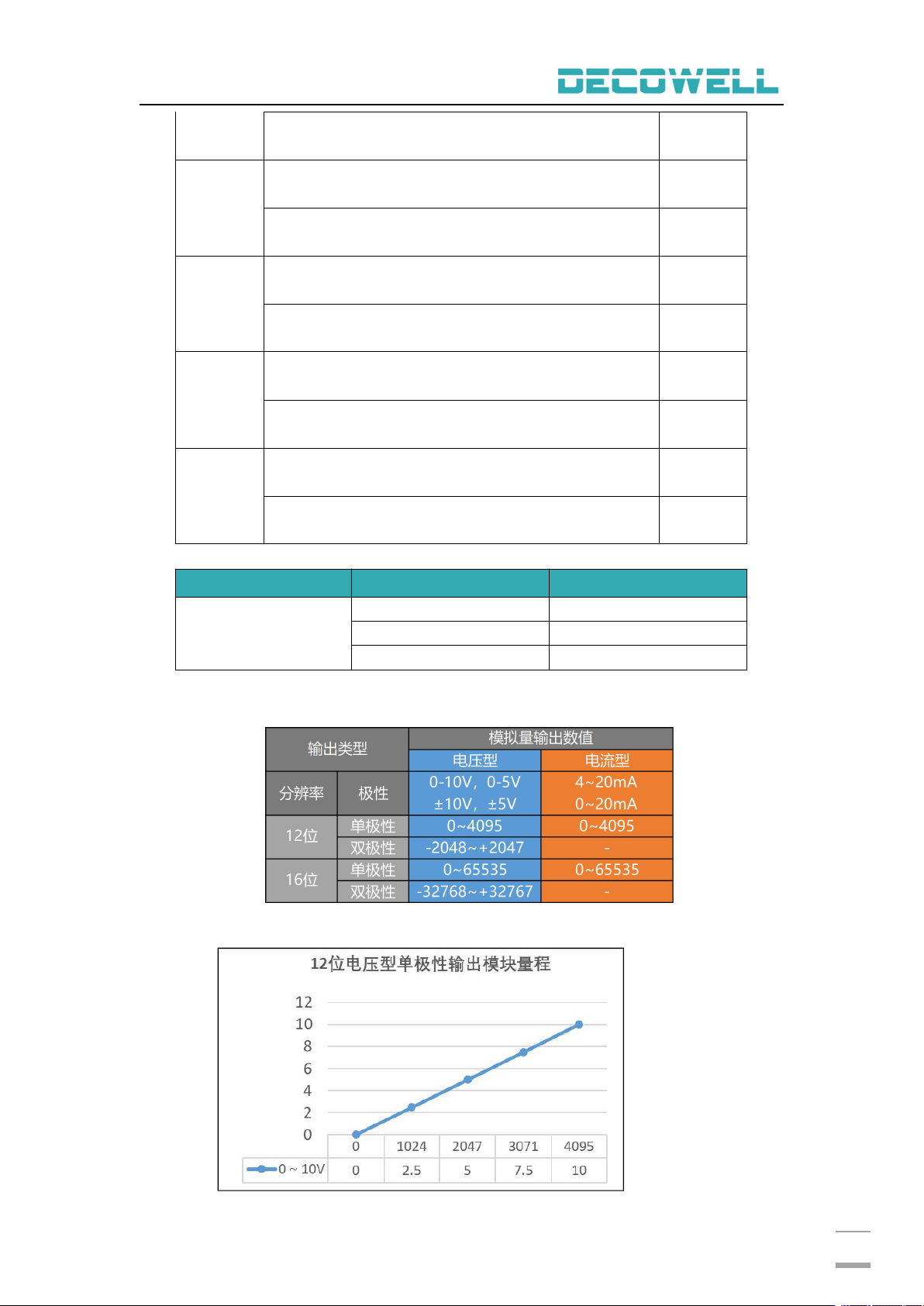

下表为模拟量输入量程的对应数值表，折线图中蓝线为电压型，橙色为电流型
模拟量量程对应数值
模拟量电压型输出模块模数曲线
