EX 系列远程 IO-用户手册 103 5.6 EX- 1030 与 PLC 连接 Modbus RTU 模块恢复出厂设置以及参数配置流程，如图 5-6-1 所示。 图 5-6-1 恢复出厂设置流程 注意： 模块恢复出厂设置， 只是将用户设置的参数清除， 比如看门狗激活、 看门狗时间 等。 模 块 地 址输 入 / 输 出 通 道 地 址 与 模 块 排 列 的 位 置 有 关 ， 模块 使 用 的 Modbus RTU 功能代码不变，…
EX 系列远程 IO-用户手册
102
图 5-5-5 配置从站参数
从站参数具体配置可以参考 2.1.6 CC-Link 适配器，EX-1040 作为远程设备
站的设定规则如下：
CC-Link 适配器 EX-1040 在三菱 GX-works 软件内的站信息为远程设备站，一
站为 32 个点，此处可根据用户在 EX-1040 后挂接的具体 IO 点位来设定，最大可
设置 4 个逻辑站，单个逻辑站包含 32 点位，最多可接 4×（32DI+32DO+4AI+4AO）。
CC-Link 远程 IO 适配器支持两种逻辑站设定，根据波特率拨码前五位和后五
位决定。拨码前五位对应了五层通讯速率，为固定 4 个逻辑站，数量默认不可更
改；当拨码到后五位时，逻辑站数量可根据实际需要进行更改，通讯速率仍旧对
应前五位速率，逻辑站可根据需要进行灵活配置。一组 16 点位数字量输入输出
为一个逻辑站，一组 4 通道模拟量为一个逻辑站。
例如：当 PLC 后连接了五组 EX-1040，一组 EX-1040 挂接了 EX-200H、EX300H、
EX-4414、EX-5414 另外两组组同样配置，此时，通讯速率需要根据主站对应，，
具体参考表格 5-5-6 所示。
表 5-5-6 通讯参数设置
CC-Link 拨码对应站号设定
拨码站号对
应速率距离
固定逻辑站
拨码：0
拨码：1
拨码：2
拨码：3
拨码：4
可变逻辑站
拨码：5
拨码：6
拨码：7
拨码：8
拨码：9
CC-Link 通讯速率及对应传
输距离
156kbps
625kbps
2.5Mbps
5Mbps
10Mbps
1200m
600m
200m
150m
100m
拨码设置完毕后，根据 EX-200H、EX300H、EX-4414、EX-5414 得知，IO 模块
有一组 32 点位输入输出，一组 4 通道模拟量输入，一组 4 通道模拟量输出，逻
辑站数量取最大值，为 1 组逻辑站，则每组 EX-1040 拨码位号需要两位间隔，具
体为第一组站号为 1，第二组为 2，第三组为 3，依此类推进行设置。
EX 系列远程 IO-用户手册
103
5.6 EX-1030 与 PLC 连接
Modbus RTU 模块恢复出厂设置以及参数配置流程，如图 5-6-1 所示。
图 5-6-1 恢复出厂设置流程
注意：模块恢复出厂设置，只是将用户设置的参数清除，比如看门狗激活、看门狗时间
等。
模块地址输入/输出通道地址与模块排列的位置有关，模块使用的 Modbus RTU
功能代码不变，举例说明如图 5-6-2 所示。
图 5-6-2 模块地址分配
5.6.1 Modbus Poll 软件与 EX-1030 连接及其配置
1、通讯连接图，如图 5-6-3 所示。
案例中通讯参数：波特率 9600bps，数据位 8 位，停止位 1 位，无校验；从站地址为 1。
图 5-6-3 通讯连接图
2、硬件配置如表 5-6-1 所示
表 5-6-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Modbus Poll
EX 系列远程 IO-用户手册
104
EX-1030
1
Modbus RTU 适配器
EX-2008
1
数字量输入模块
EX-3008
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
USB 转 485 串口
1
3、EX-1030 通讯参数配置，如表 5-6-2 所示
表 5-6-2 通讯参数配置
名称
设置值
备注
通讯速率
9600bps
通讯速率拨码设置为 5
数据位
8
默认值
奇偶校验位
无
默认是
停止位
1
默认值
从站地址
1
地址拨码×1 设置为 1
地址拨码×10 设置为 0

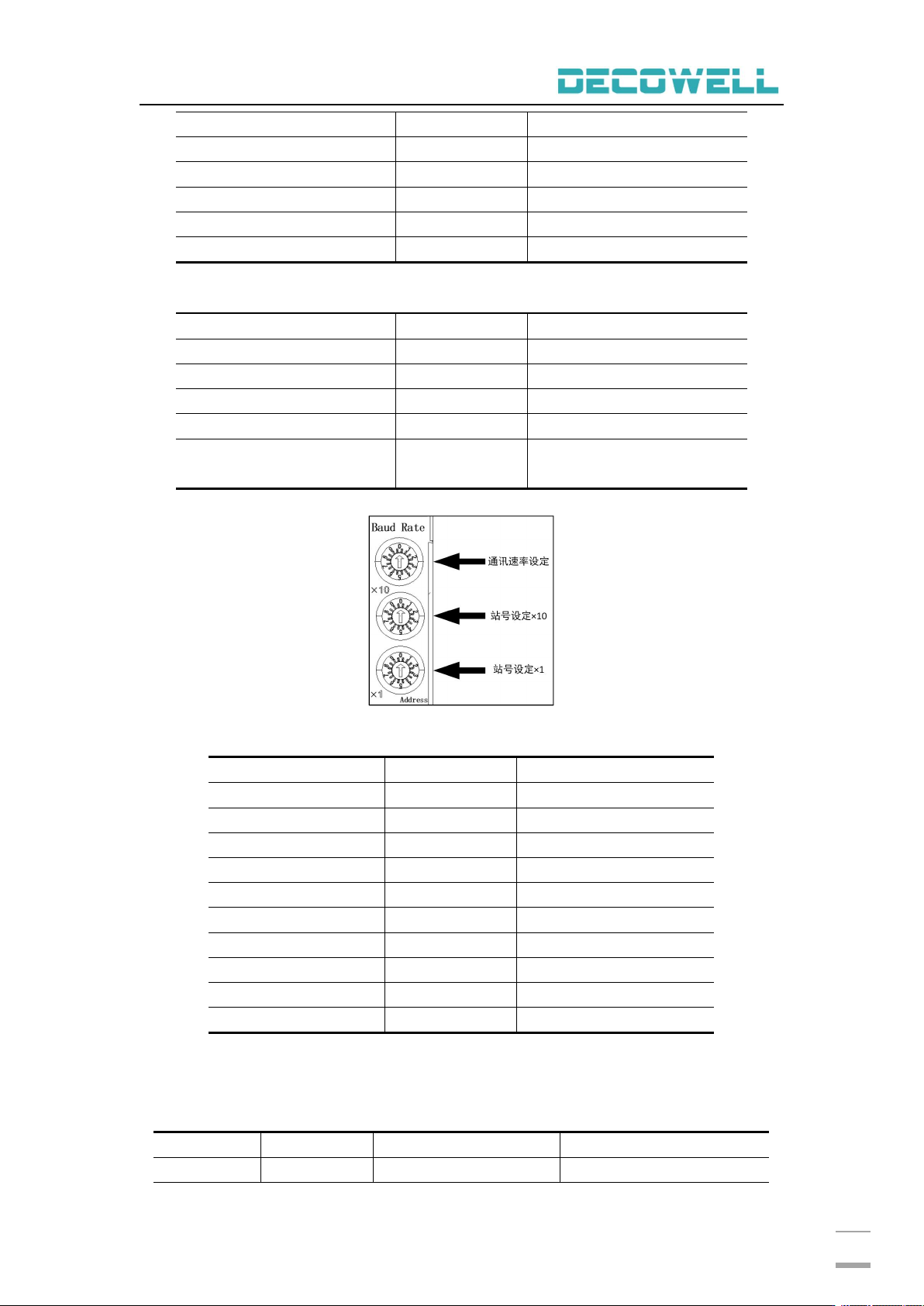

4、拨码开关，如图 5-6-4 所示，拨码开关对应的参数如表 5-6-3 所示。
图 5-6-4 拨码开关
表 5-6-3 拨码开关对应的参数
通讯速率拨码值
波特率值
备注
0
—
1
115200
2
57600
3
38400
4
19200
5
9600
6
4800
7
2400
8
1200
9
—
对于 Modbus RTU 地址设置，计算公式（n1 为×1 拨码开关，n2 为×10 拨码
开关）：地址=n1×1+n2×10。
5、EX-1030 适配器支持的 Modbus RTU 功能代码，如表 5-6-4 所示
表 5-6-4 Modbus RTU 功能代码
功能代码
功能
功能含义
备注
0x01
Read
读取数字量输出
例如 EX-3XXX 模块
