EX 系列远程 IO-用户手册
92
图 5-4-3 新建工程
在网络视图窗口中添加 PROFIBUS 设备，在右侧设备目录中找到 EX-1020 模
块，如图 5-4-4 所示。
图 5-4-4 添加 EX-1020
添加完成后，在网络视图中双击 EX-1020，在卡槽中添加 IO 模块，选择模块，
直接拖拽到卡槽里面，如图 5-4-5 所示。
EX 系列远程 IO-用户手册
93
图 5-4-5 添加 IO 模块
在网络视图添加 PROFIBUS DP 的 IO 网络，选择 EX-1020 模块的 PROFIBUS 接
口，直接拖拽连接到 PLC 中的 PROFIBUS 接口，如图 5-4-6 所示。
图 5-4-6 添加 PROFIBUS DP 的 IO 网络
编辑 PROFIBUS 网络参数，在网络视图中，双击 PROFIBUS 网络或者右击选择
“属性”，如图 5-4-7 所示。
图 5-4-7 编辑 PROFIBUS 网络参数

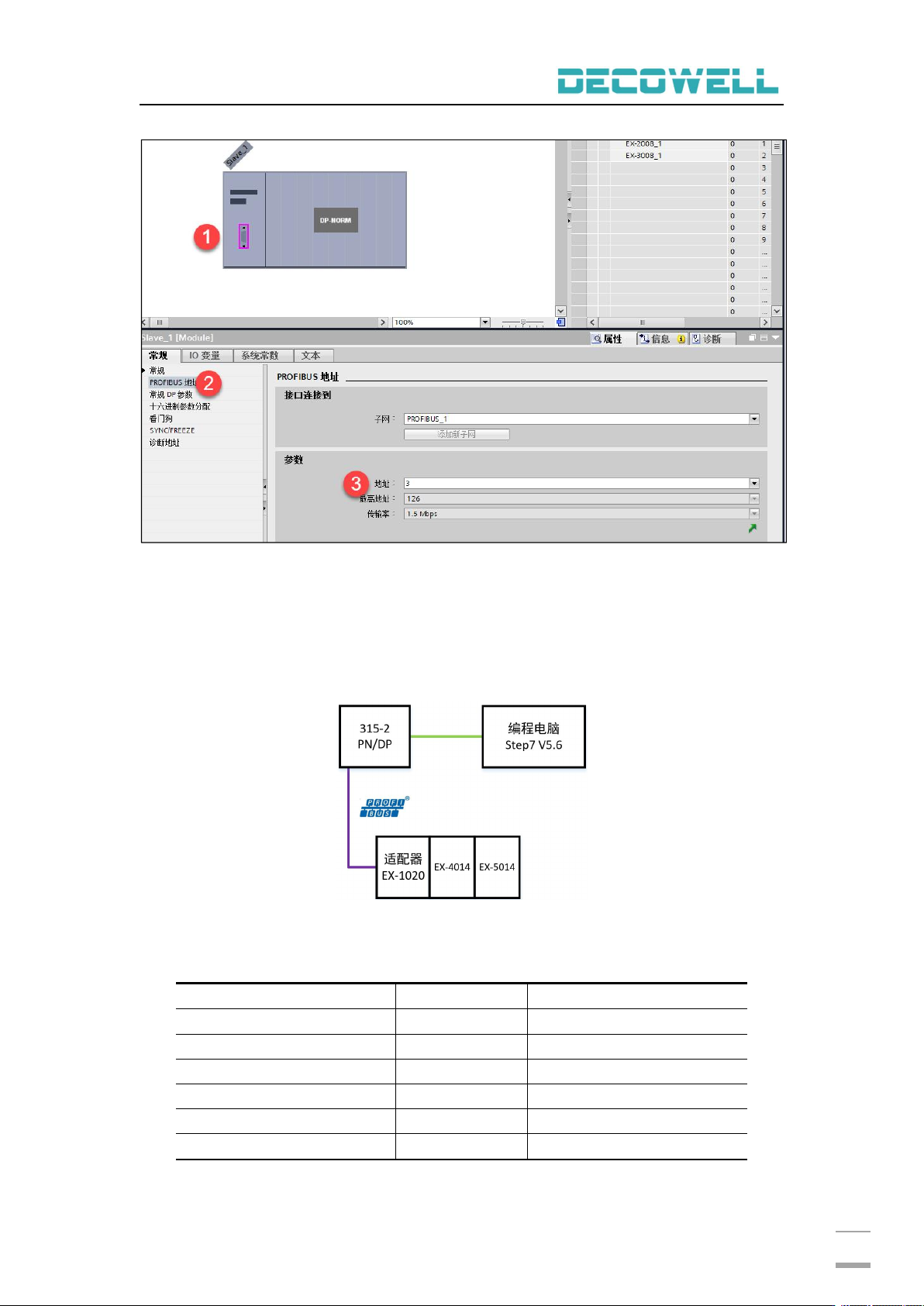

编辑 EX-1020 的 PROFIBUS 地址，在设备视图中，右击 EX-1020 选择“属性”
EX 系列远程 IO-用户手册
94
“PROFIBUS 地址”，如图 5-4-8 所示。
图 5-4-8 编辑 PROFIBUS 地址
最后编辑 MPI 接口并将程序以及组态下载到设备。
5.4.2 Step7 与 EX-1020 连接及其配置
1、通讯连接图，如图 5-4-9 所示。
图 5-4-9 通讯连接图
2、硬件配置如表 5-4-2 所示
表 5-4-2 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Step7 V5.6
控制器
1
315-2 PN/DP
EX-1020
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 GSD 文件
