EX 系列远程 IO-用户手册
11
5
DGND
接地
6
VP
5V
7
—
—
8
R×D/T×D-P
接收/发送+
9
—
—
PROFIBUS-DP 适配器站号设置
PROFIBUS-DP 适配器参数
技术参数
总线协议
PROFIBUS-DP
地址设置
0～125
扩展 I/O 数量
32
输入/输出最大字节
Input：244 Byte/Output：244 Byte
总线速率
9.6kbps～12Mbps
传输距离
1200m（Max）
系统侧电源输入
DC24V(18～36)
系统侧提供电流
2A（Max）
IO 端口侧电源输入
DC24V（±20%）
IO 端口侧输出电流
10A（Max）
功耗
134mA
常规参数
系统侧电气隔离
AC500V
防反接保护
支持
过流保护
系统侧支持，I/O 侧不支持
过压保护
支持
接线规格
0.2～1.5mm²
接线方式
免螺丝
外形尺寸
90×67×34mm
重量
240g
防护等级
IP20
温度范围
工作温度：-10～55℃，存储温度：-20～85℃
相对湿度
95%无冷凝
EX 系列远程 IO-用户手册
12
2.1.3 Modbus RTU 适配器
Modbus RTU 适配器型号与订货号
型号
订货号
EX-1010
02-01-01
EX-1020
02-01-02
EX-1030
02-01-03
EX-1100
02-01-04
EX-1110
02-01-05
EX-1040
02-01-06
EX-1050
02-01-07
EX-1120
02-01-08
EX-1121
02-01-08-1
Modbus RTU 适配器指示灯定义
编号
指示灯
说明
颜色
状态
含义
1
SYS
系统指示灯
绿色
1Hz 频率闪烁
通讯正常
5HZ 频率闪烁
IO 从站丢失
一闪一灭
IO 模块站号分配失败
两闪一灭
IO 模块配置失败
灭
IO 模块未运行
2
UNIT PWR
系统电源指示
灯
绿色
亮
系统电源供电正常
灭
系统电源未接或故障
3
IO PWR
IO 电源指示灯
绿色
亮
IO 电源供电正常
灭
IO 电源未接或故障
4
NET-RUN
运行指示灯
绿色
亮
通讯正常，数据传输正常
灭
通讯停止，数据传输停止
5
NET-ERR
系统故障指示
灯
红色
亮
IO 模块系统故障
灭
IO 模块系统正常
6
NETTX
数据发送指示
灯
绿色
闪烁
数据发送中
灭
数据停止发送或异常
7
NETRX
数据接收指示
灯
绿色
闪烁
数据接收中
灭
数据停止接收或异常
Modbus RTU 适配器通讯接口定义

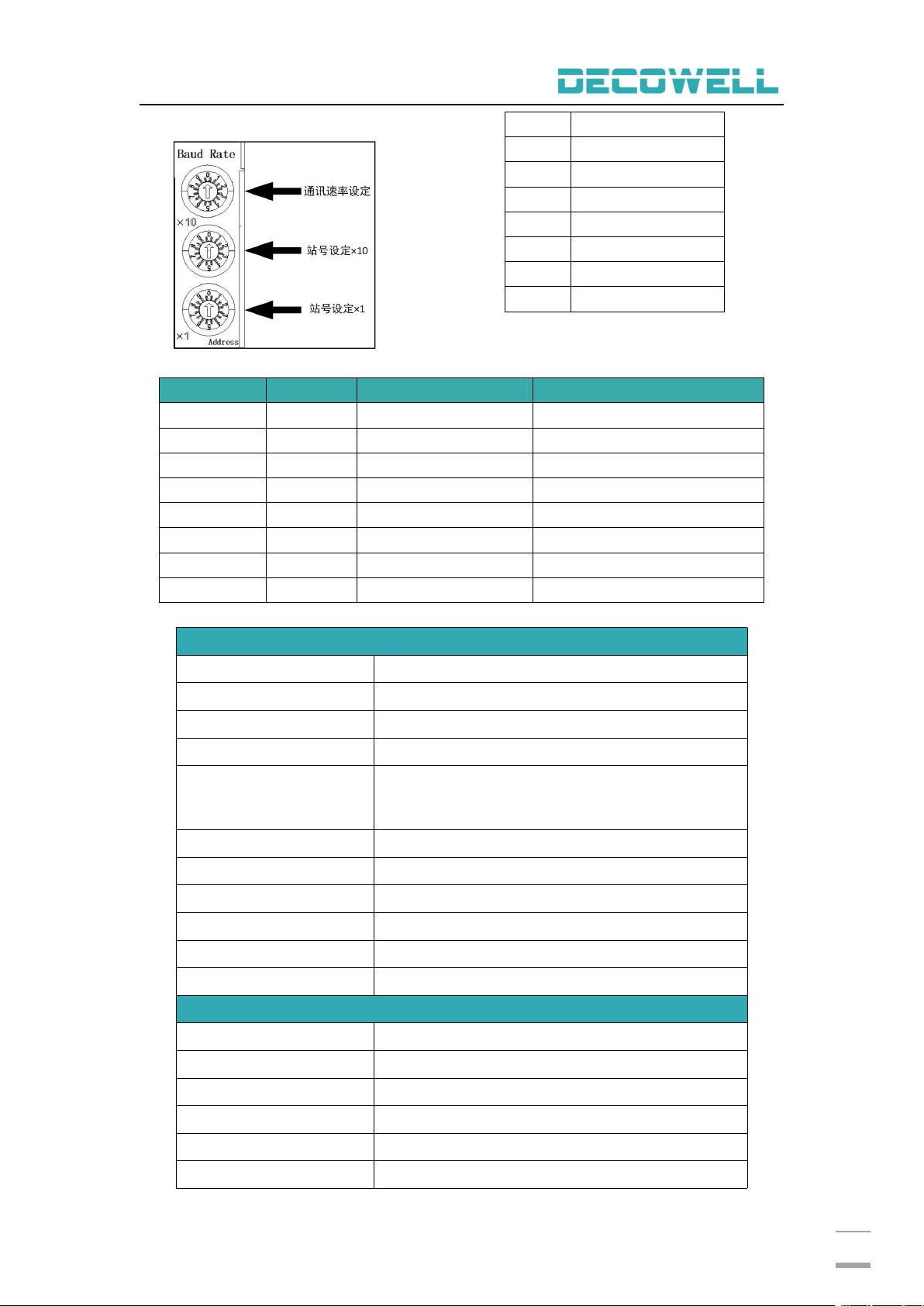

Modbus RTU 适配器拨码设置
Modbus RTU 通讯接口
位号
信号
信号定义
1
A
RS485+
2
B
RS485-
3
—
—
4
—
—
5
—
—
Modbus RTU 通讯速率设置
EX 系列远程 IO-用户手册
13
Modbus RTU 适配器支持的功能代码
功能代码
功能
功能含义
备注
0x01
Read
读取数字量输出
例如 EX-3XXX 模块
0x02
Read
读取数字量输入
例如 EX-2XXX 模块
0x03
Read
读取模拟量输出
例如 EX-5XXX 模块
0x04
Read
读取模拟量输入
例如 EX-4XXX 模块
0x05
Write
写单个数字量
例如 EX-3XXX 模块
0x06
Write
写单个模拟量
例如 EX-5XXX 模块
0x0F
Write
写多个数字量
例如 EX-3XXX 模块
0x10
Write
写多个模拟量
例如 EX-5XXX 模块
Modbus RTU 适配器通讯参数
技术参数
总线协议
Modbus RTU
地址设置
0～99
扩展 I/O 数量
32
输入/输出最大字节
Input：256 Byte/Output：256 Byte
总线速率
可选：
1200/2400/4800/9600/19.2k/38.4k/57.6k/115.2
k
传输距离
1200m（Max）
系统侧电源输入
DC24V(18～36)
系统侧提供电流
2A（Max）
IO 端口侧电源输入
DC24V（±20%）
IO 端口侧输出电流
10A（Max）
功耗
69mA
常规参数
系统侧电气隔离
AC500V
防反接保护
支持
过流保护
系统侧支持，I/O 侧不支持
过压保护
支持
接线规格
0.2～1.5mm²
接线方式
免螺丝
1
115200bps
2
57600bps
3
38400bps
4
19200bps
5
9600bps(默认)
6
4800bps
7
2400bps
8
1200bps
