图 5-2-34 选择设备与编程语言
在设备树中“Device（CODESYS SoftMotion Win V3）”>“添加设备”，分别
添加 Ethernet 适配器以及 PROFINET IO 主站，如图 5-2-35、5-2-36 所示。
提示：原生态 Codesys 软件中组态 PROFINET IO，如果报错是库丢失，则需要用户手动
双击库管理器，在库管理器窗口中选择下载丢失的库，这个过程是需要电脑连接到网络。
另外注意与 IO 设备连接的网口 IP 地址以及网段，防止设置 IO 设备的 IP 地址时，出现
不在同一网段的现象。
图 5-2-35 添加以太网适配器
图 5-2-36 添加 PROFINET IO 主站
EX 系列远程 IO-用户手册
83
在设备树中双击“Ethernet”分配以太网口，并设置 PROFINET IO 主站的 IP
参数，如图 5-2-37、5-2-38 所示。
图 5-2-37 Ethernet 分配网口
图 5-2-38 设置 PROFINET IO 主站 IP
将程序下载到控制器并启动运行，再退出登入。右击 PN_Controller，选择
“扫描设备”，在设备窗口中，选择模块，分配设备名称与 IP 地址，如图 5-2-39
所示。将设备复制到工程中，如图 5-2-40 所示。

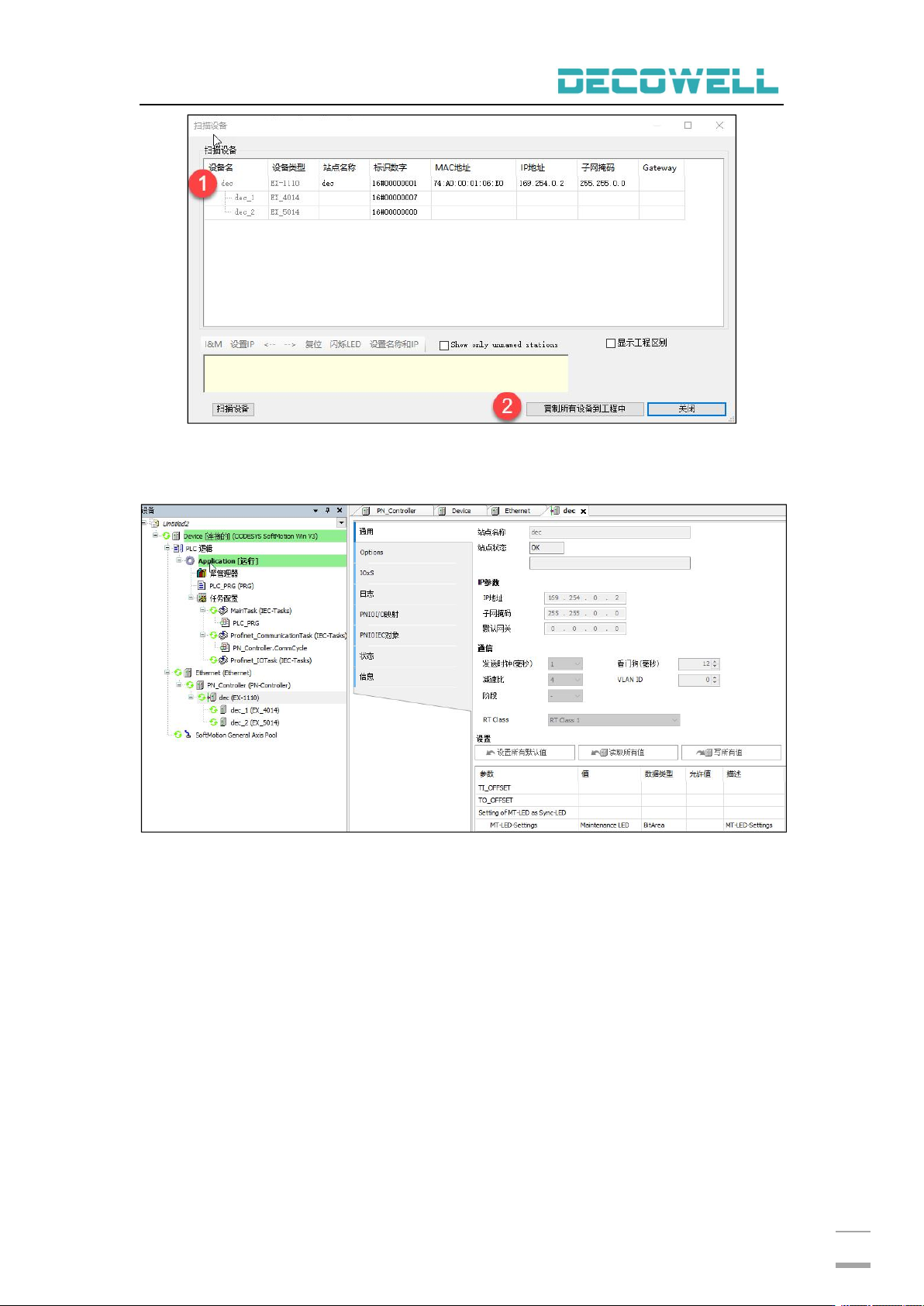

图 5-2-39 分配名称与 IP 地址
EX 系列远程 IO-用户手册
84
图 5-2-40 复制设备到工程中
5、程序下载与设备监控
将工程下载到控制器中，并启动运行与监控，如图 5-2-41 所示。
图 5-2-41 程序下载与监控
