EX 系列远程 IO-用户手册 109 图 5-6-18 配置主站协议以及相应超时等参数 图 5-6-19 从站地址设置 图 5-6-20 添加从站通道 图 5-6-21 从站通道对应的地址 程序编写， 先定义 4 个变量， 并将 4 个变量与实际的物理地址关联起来， 如 图 5-6-22 所示。
EX 系列远程 IO-用户手册
108

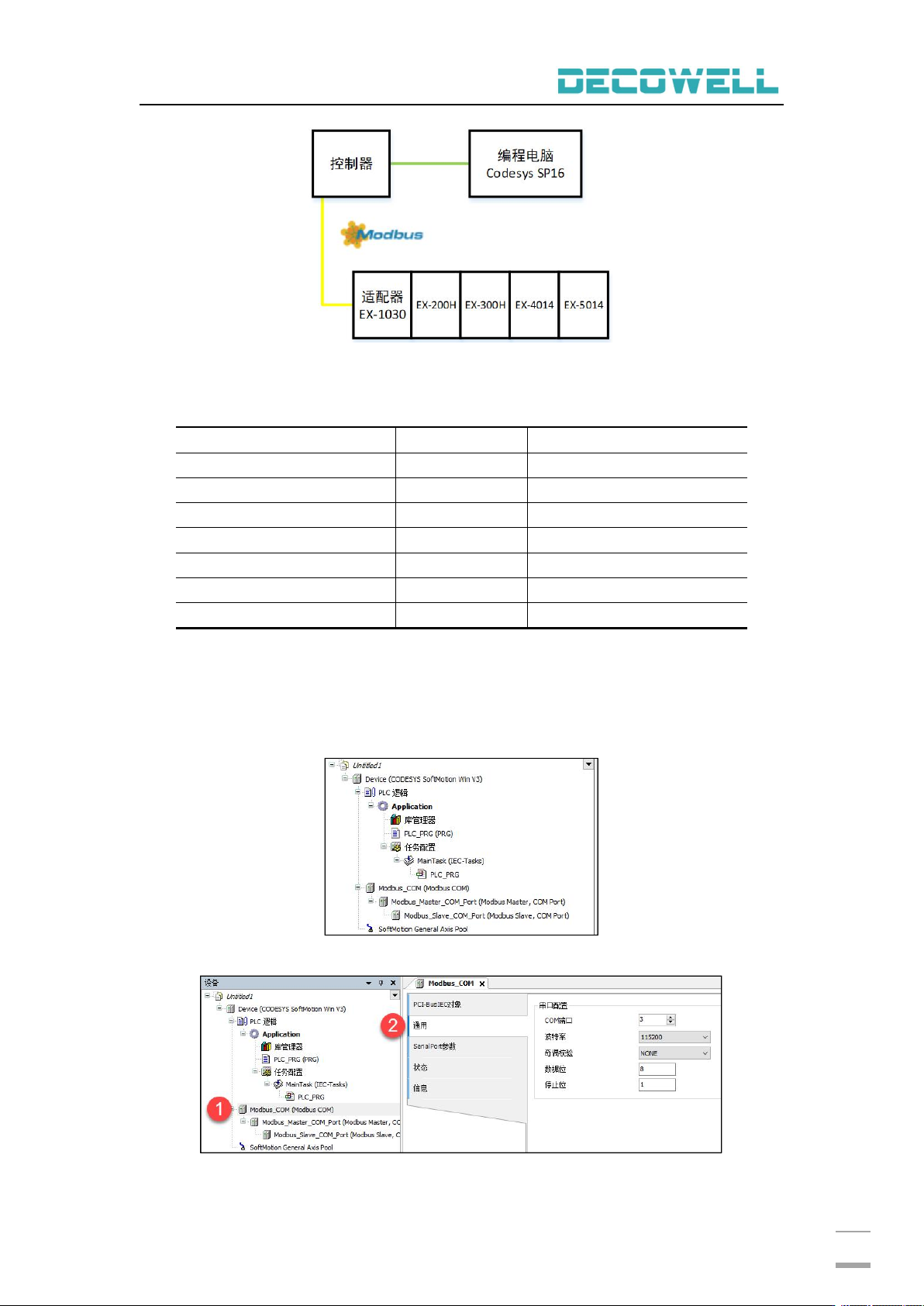

图 5-6-15 通讯连接图
2、硬件配置如表 5-6-5 所示
表 5-6-5 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Codesys SP16
控制器
1
EX-1030
1
Modbus RTU 适配器
EX-2008
1
数字量输入模块
EX-3008
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、新建工程与设备组态
打开 Codesys 编程软件，并组态通讯如图 5-6-16 所示，双击“Modbus_COM”
配置通讯端口以及通讯参数，如图 5-6-17 所示，配置主站协议以及相应超时等
参数，如图 5-6-18 所示，配置从站参数，如图 5-6-19、5-6-20 所示，从站通道
对应的地址，如图 5-6-21 所示。
图 5-6-16 组态通讯
图 5-6-17 配置端口以及通讯参数
EX 系列远程 IO-用户手册
109

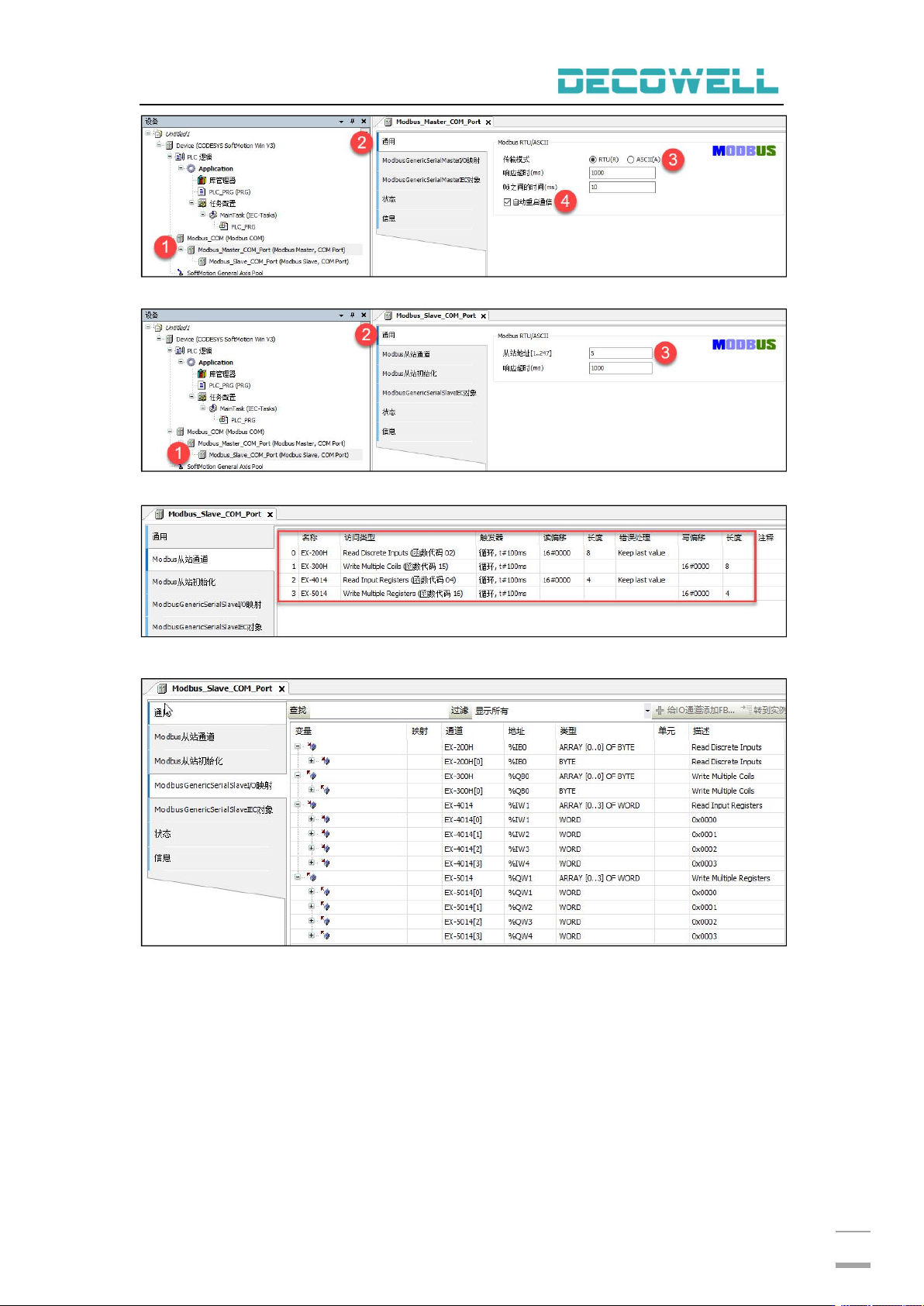

图 5-6-18 配置主站协议以及相应超时等参数
图 5-6-19 从站地址设置
图 5-6-20 添加从站通道
图 5-6-21 从站通道对应的地址
程序编写，先定义 4 个变量，并将 4 个变量与实际的物理地址关联起来，如
图 5-6-22 所示。
EX 系列远程 IO-用户手册
110

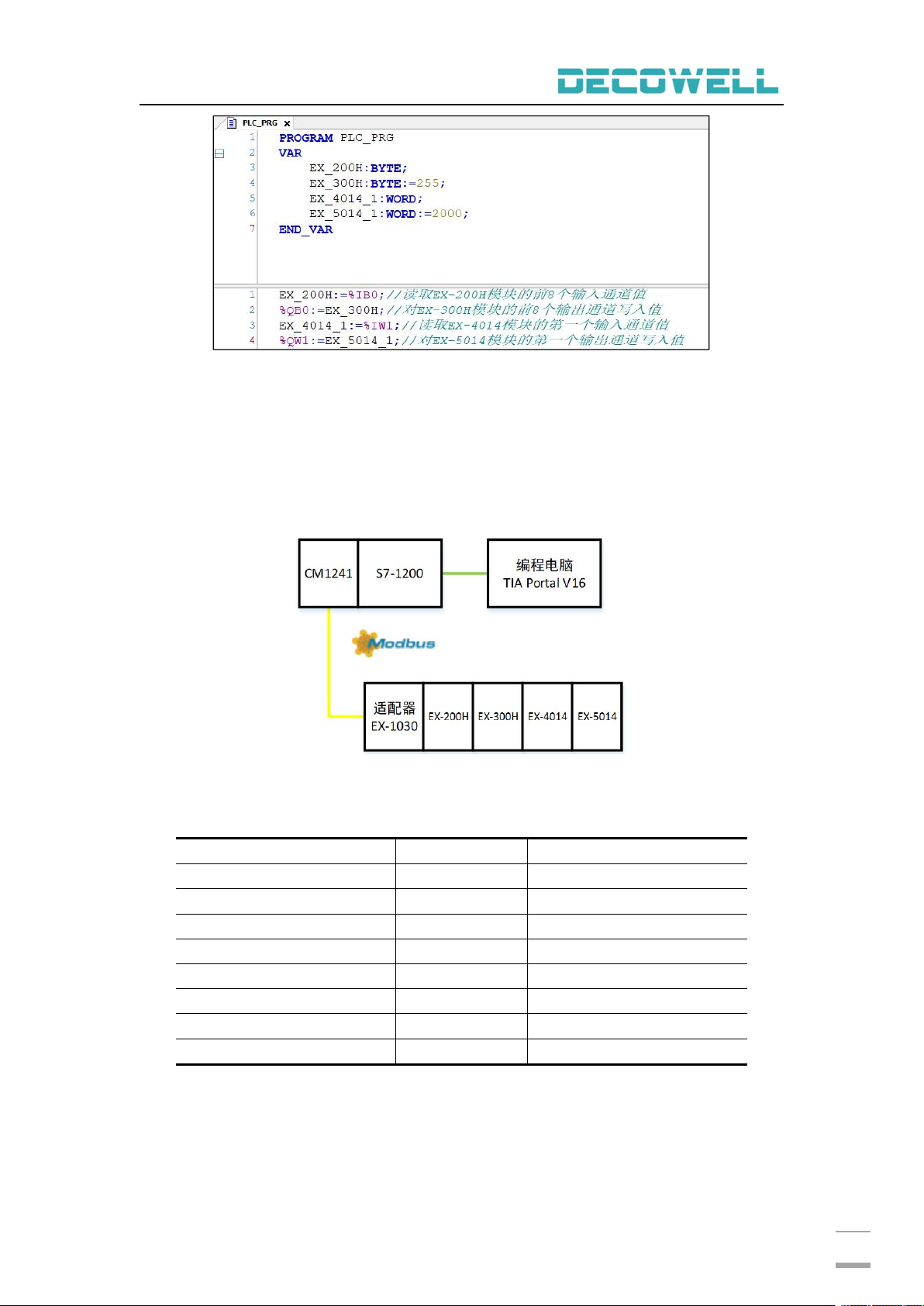

图 5-6-22 程序编写
5.6.3 TIA Portal 与 EX-1030 连接及其配置
1、通讯连接图，如图 5-6-23 所示。
案例中通讯参数：波特率 115200bps，数据位 8 位，停止位 1 位，无校验；从站地址为
5。
图 5-6-23 通讯连接图
2、硬件配置如表 5-6-7 所示
表 5-6-7 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Codesys SP16
PLC
1
S7-1212C
通讯模块
1
CM1241
EX-1030
1
Modbus RTU 适配器
EX-2008
1
数字量输入模块
EX-3008
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、新建工程与设备组态
打开 TIA Portal V16 编程软件，并组态硬件，如图 5-6-24 所示，在网络视
图中，双击 CPU 进入属性中选择“系统和时钟存储器”，勾选“启用系统存储器
字节”和“启用时钟存储器字节”，如图 5-6-25 所示，配置 CM1241 接口参数，
双击 CM1241 进入属性中选择“端口组态”，设置通讯参数，如图 5-6-26 所示。
