EX 系列远程 IO-用户手册
54
图 4-26 EX-6321 模块接线图
4.2.9 电源模块接线图
电源模块 EX-0100 需要接入两组 DC24V 电源线，1L+/1M 为系统电源、2L+/2M
为 IO 电源，建议从同一个 DC24V 电源模块中接出两组电源线分别接入适配器系
统电源、I/O 电源，接线如图 4-27 所示。
图 4-27 电源模块接线图
EX 系列远程 IO-用户手册
55
5 EX 远程 IO 组态
本章主要介绍 EX 系列远程 IO 的适配器配合 IO 模块与目前工业主流 PLC 配
置。
5.1 EX-1100 与 PLC 连接
5.1.1 TwinCAT2 与 EX-1100 连接及其配置
1、通讯连接图，如图 5-1-1 所示。
图 5-1-1 通讯连接图
2、硬件配置如表 5-1-1 所示
表 5-1-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 TwinCAT2
EX-1100
1
EtherCAT 适配器
EX-210H
1
数字量输入
EX-3108
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 XML 描述文件
安装 XML 描述文件到 TwinCAT2 中，如图 5-1-2 所示。（TwinCAT2 默认路径：
C:\TwinCAT\Io\EtherCAT）
图 5-1-2 安装 XML 描述文件
4、新建工程与设备组态
点击电脑右下角 TwinCAT 图标，选择“System Manager”，打开 TwinCAT 软件，
EX 系列远程 IO-用户手册
56

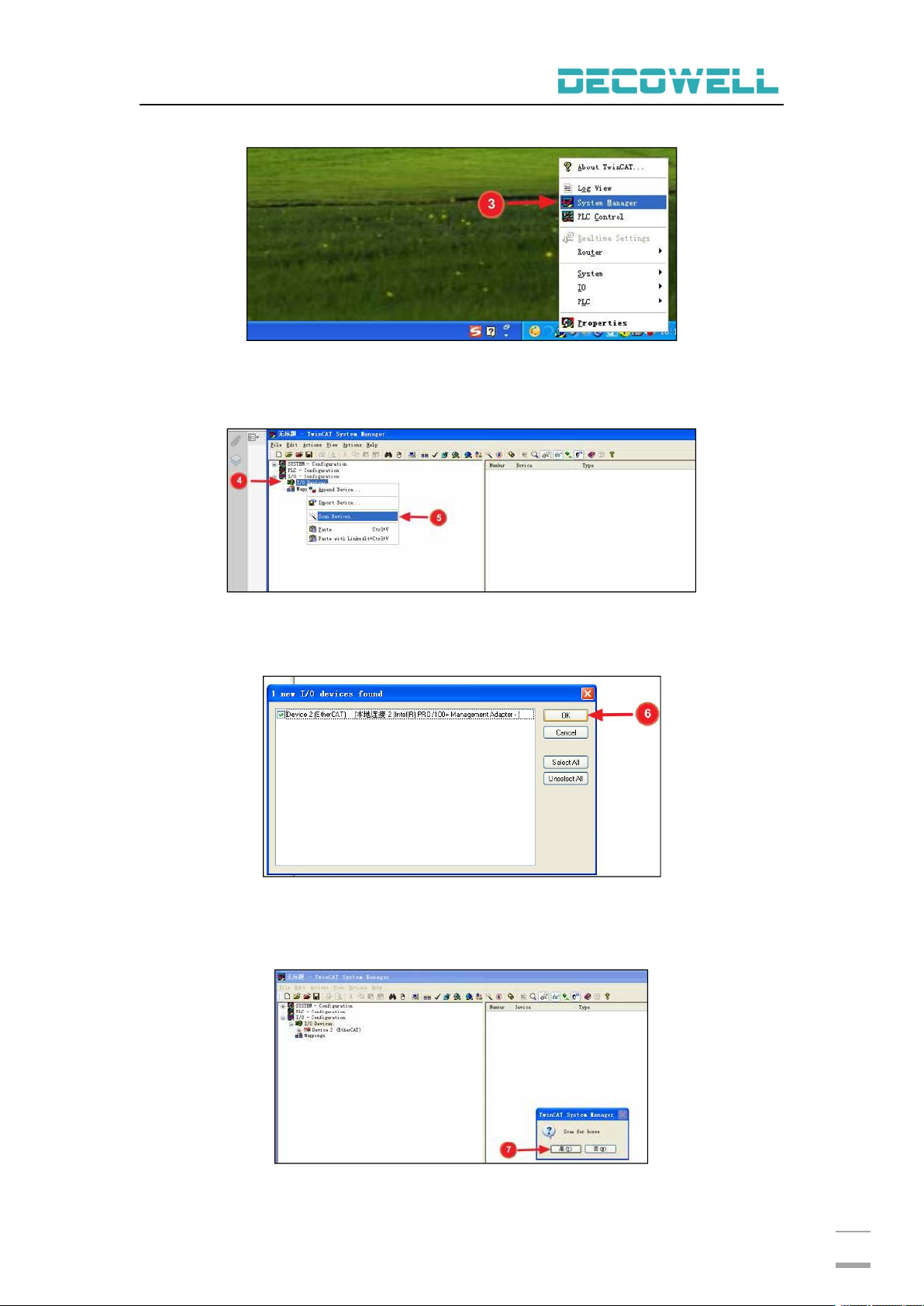

如图 5-1-3 所示。
图 5-1-3 启动 TwinCAT 软件
启动 TwinCAT 软件后，在工程左边选择“I/O Devices”右击选择“Scan
Devices”，如图 5-1-4 所示。
图 5-1-4 选择 Scan Devices
在 new I/O devices found 窗口中选择需要与 EtherCAT I/O 连接的网卡，
如图 5-1-5 所示。
图 5-1-5 选择网卡
在提示窗口“Scan for boxes”中选择“是”，此时适配器 EX-1100 以及后
面挂载的 I/O 模块扫描上来了，如图 5-1-6 所示。
