EX 系列远程 IO-用户手册 78 图 5-2-25 添加 Ethernet 子网 在 Ethernet （1） 中， 配置 I/O 设备站， 在右侧中选择 EX-1110 拖拽到 Ethernet （1）子网下面，如图 5-2-26 所示。 图 5-2-26 将 IO 添加在 Ethernet（1）子网中 添加 I/O 模块，展开右 侧 EX-1110，分 别将 EX-4014 和 EX-5014 拖拽在左 侧 下面的卡槽中，如图 …
EX 系列远程 IO-用户手册
77
图 5-2-22 进入 HW Config 界面
图 5-2-23 添加机架 Reil
图 5-2-24 添加 CPU 模块到机架中
EX 系列远程 IO-用户手册
78
图 5-2-25 添加 Ethernet 子网
在 Ethernet（1）中，配置 I/O 设备站，在右侧中选择 EX-1110 拖拽到 Ethernet
（1）子网下面，如图 5-2-26 所示。
图 5-2-26 将 IO 添加在 Ethernet（1）子网中
添加 I/O 模块，展开右侧 EX-1110，分别将 EX-4014 和 EX-5014 拖拽在左侧
下面的卡槽中，如图 5-2-27 所示。
EX 系列远程 IO-用户手册
79
图 5-2-27 添加 I/O 模块

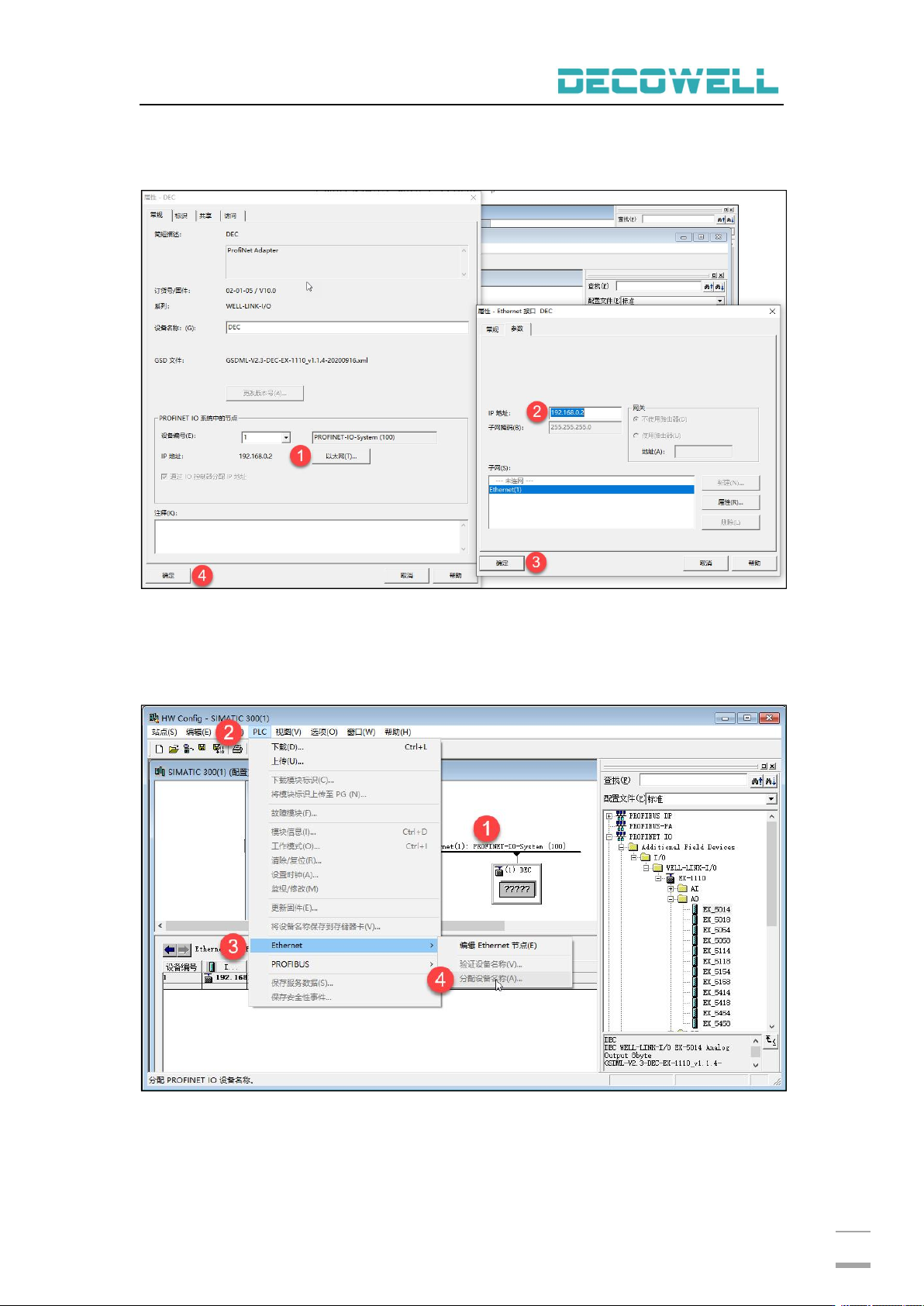

修改 I/O 设备站的 IP 地址，双击子网中的 DEC 模块，在属性窗口中选择“以
太网”，在以太网属性窗口中可以修改 IP 地址，如图 5-2-28 所示。
图 5-2-28 修改模块 IP 地址
设置 IO 模块的设备名称，选中子网图标，在菜单栏中选择“PLC”，选择
“Ethernet”>“分配设备名称”，如图 5-2-29 所示，在分配设备名称窗口中，
选择需要分配的名称，并按下“确定名称”按钮。
图 5-2-29 分配设备名称
检查名称是否分配成功，选择子网图标，在菜单栏中选择“PLC”，选择
“Ethernet”>“验证设备名称”，如图 5-2-30 所示。
