EX 系列远程 IO-用户手册
79
图 5-2-27 添加 I/O 模块
修改 I/O 设备站的 IP 地址，双击子网中的 DEC 模块，在属性窗口中选择“以
太网”，在以太网属性窗口中可以修改 IP 地址，如图 5-2-28 所示。
图 5-2-28 修改模块 IP 地址
设置 IO 模块的设备名称，选中子网图标，在菜单栏中选择“PLC”，选择
“Ethernet”>“分配设备名称”，如图 5-2-29 所示，在分配设备名称窗口中，
选择需要分配的名称，并按下“确定名称”按钮。
图 5-2-29 分配设备名称
检查名称是否分配成功，选择子网图标，在菜单栏中选择“PLC”，选择
“Ethernet”>“验证设备名称”，如图 5-2-30 所示。
EX 系列远程 IO-用户手册
80
图 5-2-30 验证设备名称
5.2.4 CODESYS 与 EX-1110 连接及其配置
1、通讯连接图，如图 5-2-31 所示。
图 5-2-31 通讯连接图。
2、硬件配置如表 5-2-4 所示
表 5-2-4 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Codesys V3.5
EX-1110
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
2、安装 GSD 文件

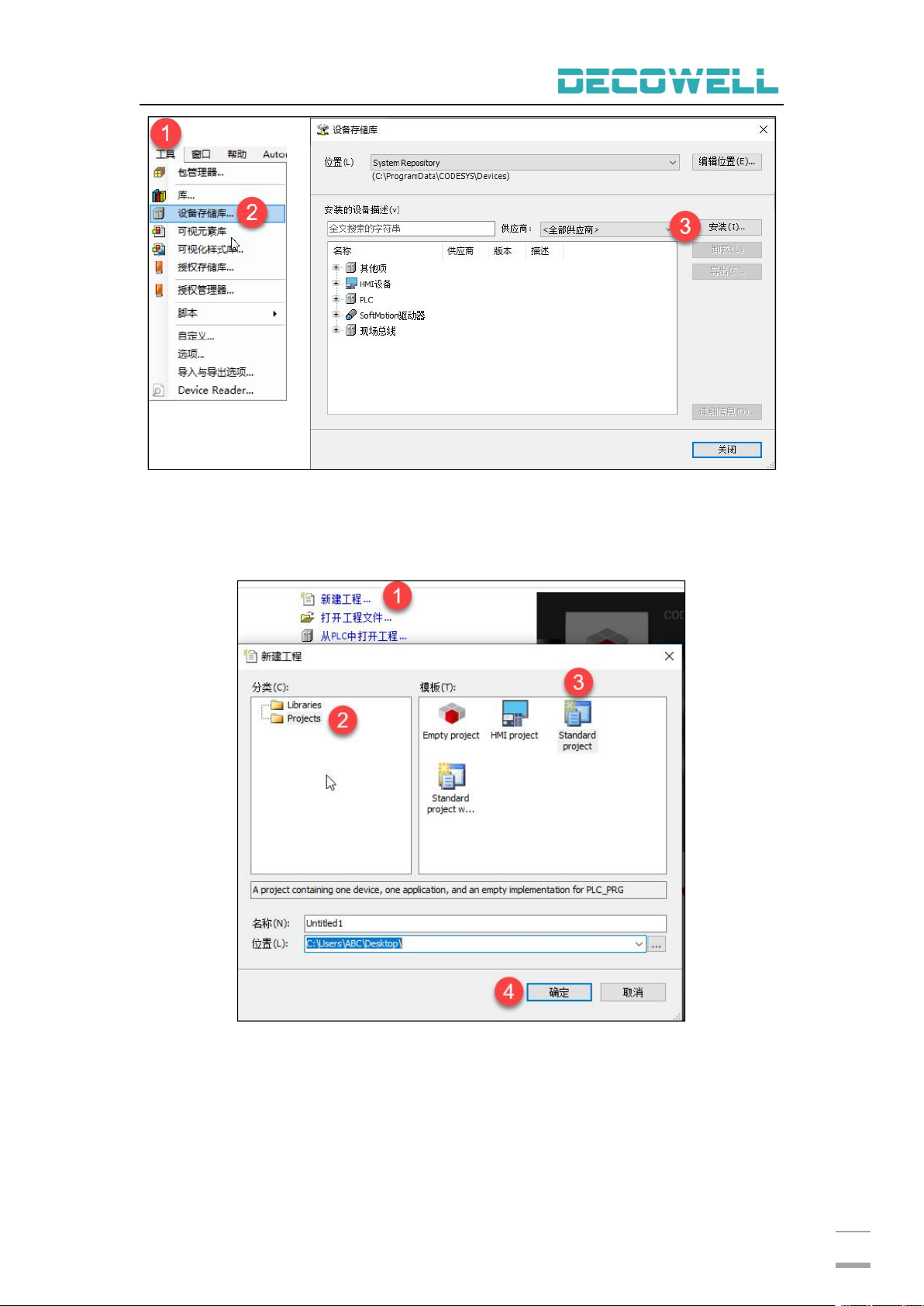

打开 CODESYS V3.5 软件，菜单栏中选择“工具”>“设备存储库”，如图 5-2-32
所示。
EX 系列远程 IO-用户手册
81
图 5-2-32 安装 GSD 文件
4、新建工程与设备组态
打开 CODESYS V3.5 软件，选择“新建工程”>“Project”>“Standard project”，
如图 5-2-33 所示。
图 5-2-33 新建工程
在标准工程窗口中设备选择“CODESYS SoftMotion Win V3”，PLC_PRG 编程
语言选择“结构化文本（ST）”,如图 5-2-34 所示。
