EX 系列远程 IO-用户手册
168

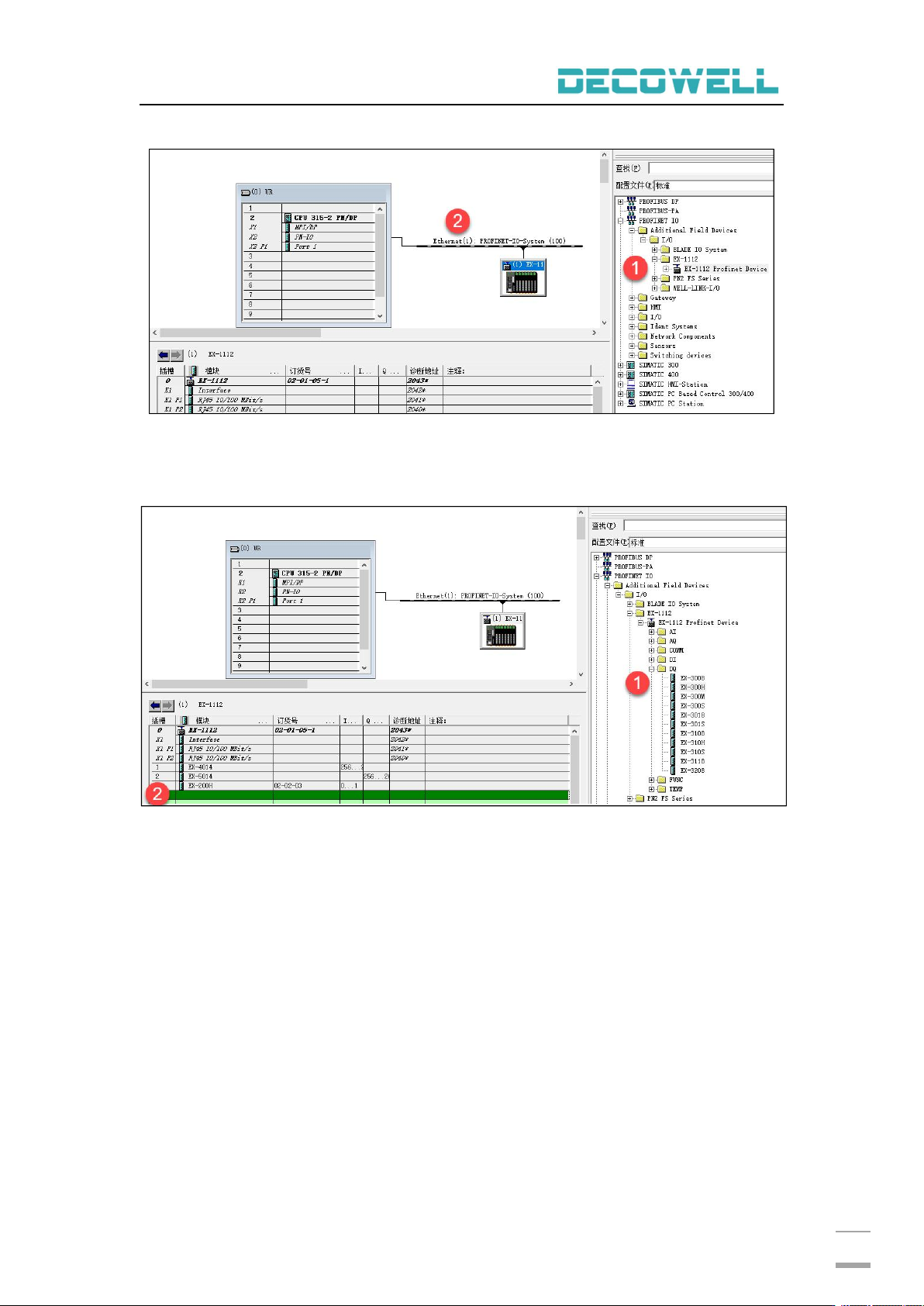

（1）子网下面，如图 5-9-28 所示。
图 5-9-28 将 IO 添加在 Ethernet（1）子网中
添加 I/O 模块，展开右侧 EX-1110，分别将 EX-4014 和 EX-5014 拖拽在左侧
下面的卡槽中，如图 5-9-29 所示。
图 5-9-29 添加 I/O 模块
修改 I/O 设备站的 IP 地址，双击子网中的 EX-1112 模块，在属性窗口中选
择“以太网”，在以太网属性窗口中可以修改 IP 地址，如图 5-9-30 所示。
EX 系列远程 IO-用户手册
169

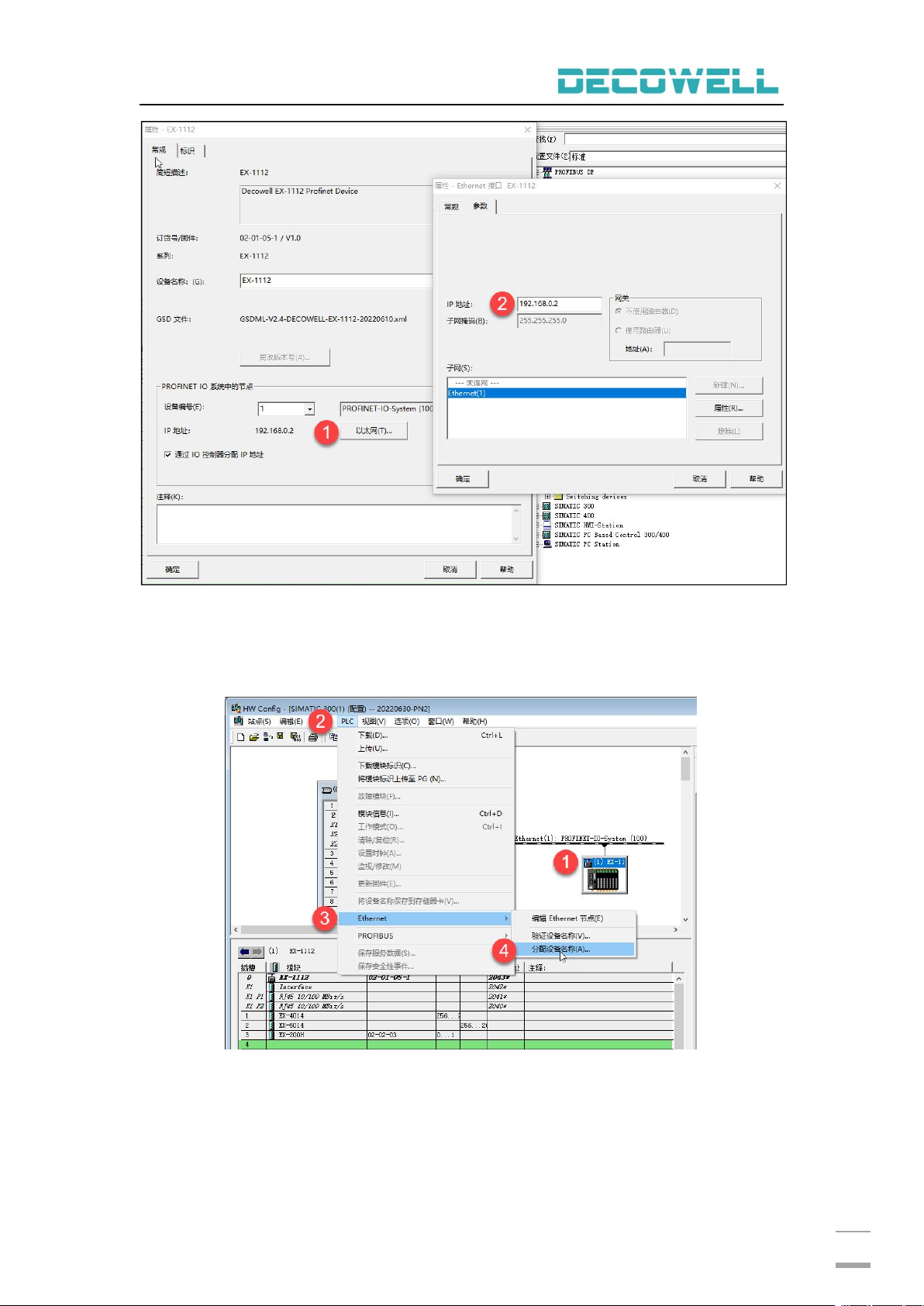

图 5-9-30 修改模块 IP 地址
设置 IO 模块的设备名称，选中子网图标，在菜单栏中选择“PLC”，选择
“Ethernet”>“分配设备名称”，如图 5-9-31 所示，在分配设备名称窗口中，
选择需要分配的名称，并按下“确定名称”按钮。

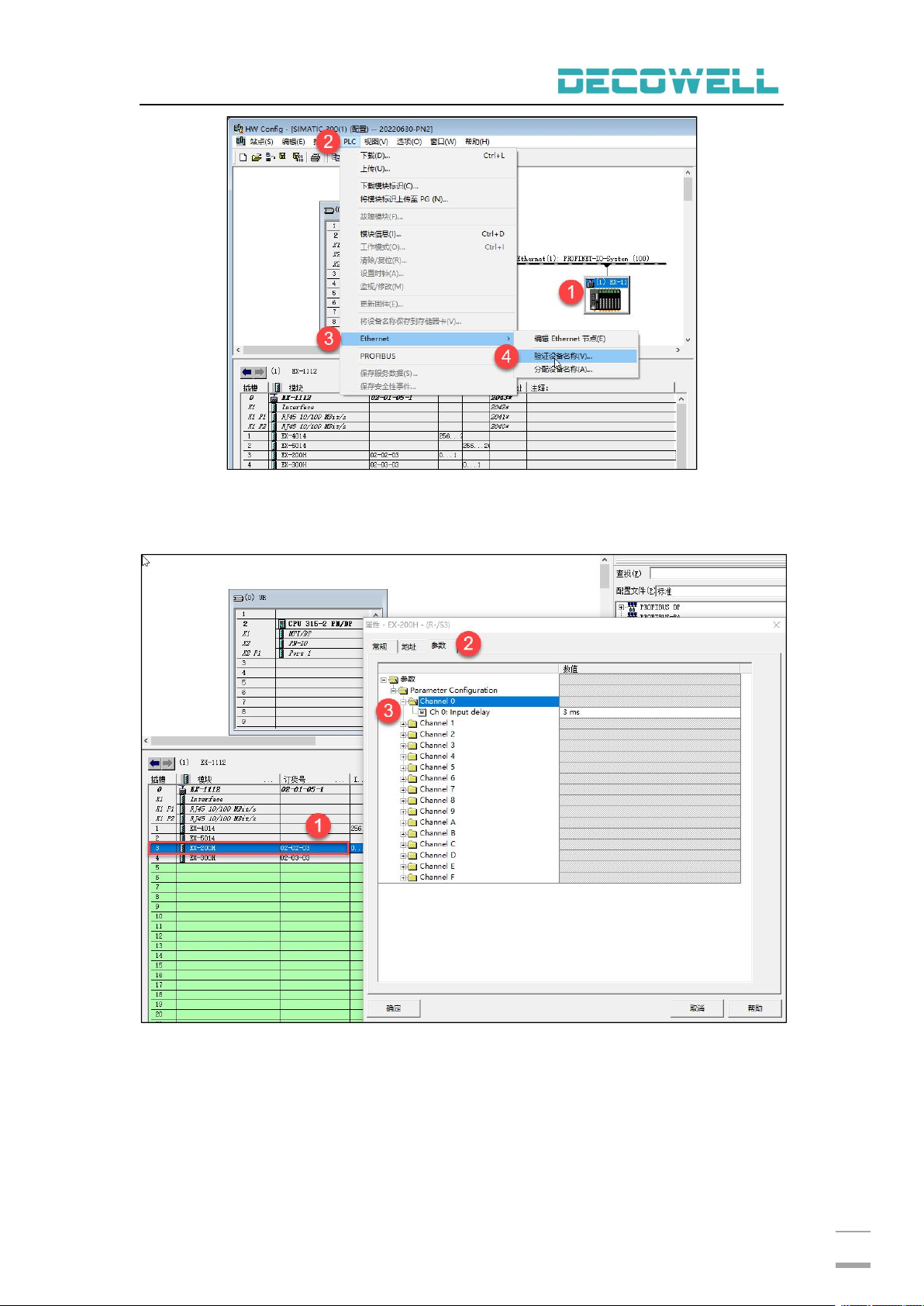

图 5-9-31 分配设备名称
检查名称是否分配成功，选择子网图标，在菜单栏中选择“PLC”，选择
“Ethernet”>“验证设备名称”，如图 5-9-32 所示。
EX 系列远程 IO-用户手册
170
图 5-9-32 验证设备名称
修改 EX-2XXX 系列模块输入通道滤波参数，在 EX-1112 插槽中，双击 DI 模
块查看其滤波时间（默认 3ms，可配置范围 0.5-10ms），如图 5-9-33 所示。
图 5-9-33 配置输入模块滤波参数
