EX 系列远程 IO-用户手册 116 图 5-7-4 添加工业以太网管理器 图 5-7-5 添加 EX-1120 配置 EX-1120 参数， 双击设备树中 “EX-1120” ， 配置 IP 地址为固定 IP 地址， 如图 5-7-6 所示。
EX 系列远程 IO-用户手册
115
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中施耐德 M241 PLC 的 IP 地址为 192.168.1.39，EX-1120 适配器出厂默
认网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、安装 EDS 文件
打开 Machine Expert V2.0 编程软件，在菜单栏中选择“工具”>“设备存
储库”，在设备存储库窗口中选择“安装”，如图 5-7-2 所示，选择 EDS 文件夹下
的“通用版本”>“EX-1120_V1.1”并确认安装。
图 5-7-2 安装 EDS 文件
5、新建工程与设备组态
打开 Machine Expert V2.0，创建工程，并在设备树下右击“EtherNET_1”
选择“添加设备”，如图 5-7-3 所示，
在添加设备窗口中选择“协议管理器”>“工业以太网管理器”，如图 5-7-4
所示，右击设备树下“_(工业以太网管理器)”>“添加设备”，在设备窗口中，
供应商选择“DECOWELL AUTOMATION CO.,LTD”,并在设备目录中选择“EX-1120”,
如图 5-7-5 所示。
图 5-7-3 添加设备
EX 系列远程 IO-用户手册
116
图 5-7-4 添加工业以太网管理器
图 5-7-5 添加 EX-1120
配置 EX-1120 参数，双击设备树中“EX-1120”，配置 IP 地址为固定 IP 地址，
如图 5-7-6 所示。
EX 系列远程 IO-用户手册
117
图 5-7-6 配置 IP 地址

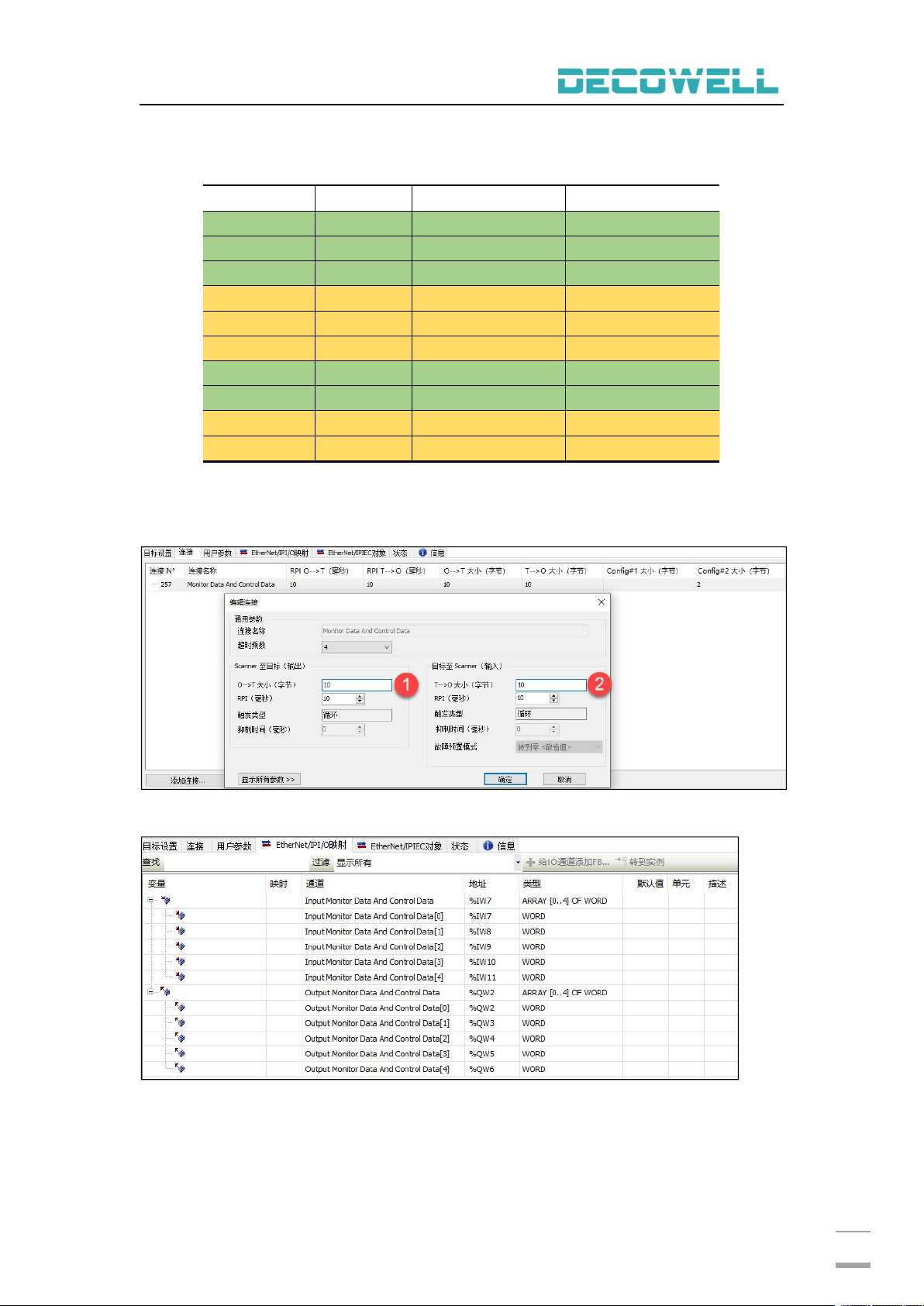

计算模块占用字节数：
表 5-7-2 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
1
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
1
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16
配置连接参数，双击默认连接参数，在编辑连接窗口中配置大小为输出字节
（O-->T）10 Byte，输入字节（T-->O）大小也为 10 Byte，如图 5-7-7 所示，
查看 IO 地址映射，如图 5-7-8 所示。
图 5-7-7 配置输入输出字节大小
图 5-7-8 IO 地址映射
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1120 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-7-9、5-7-10 所示。
