EX 系列远程 IO-用户手册
145
图 5-8-28 注册变量
安装 EDS 文件，在打开的内置 EtherNet/IP 端口设置连接设置窗口右侧的工
具箱空白区右击选择“显示 EDS 库”，如图 5-8-29 所示；在 EDS 库窗口中，选择
“安装”，打开需要安装的 EDS 文件，如图 5-8-30 所示。
图 5-8-29 显示 EDS 库
图 5-8-30 安装 EDS 文件
添加需要通讯的设备以及配置参数，在工具箱中选择“添加目标设备”，如
图 5-8-31 所示，需用户填写 EtherNet/IP 从站 IP 地址、以及从站型号、修订版
本，完成后电机左下角“添加”按钮。
EX 系列远程 IO-用户手册
146

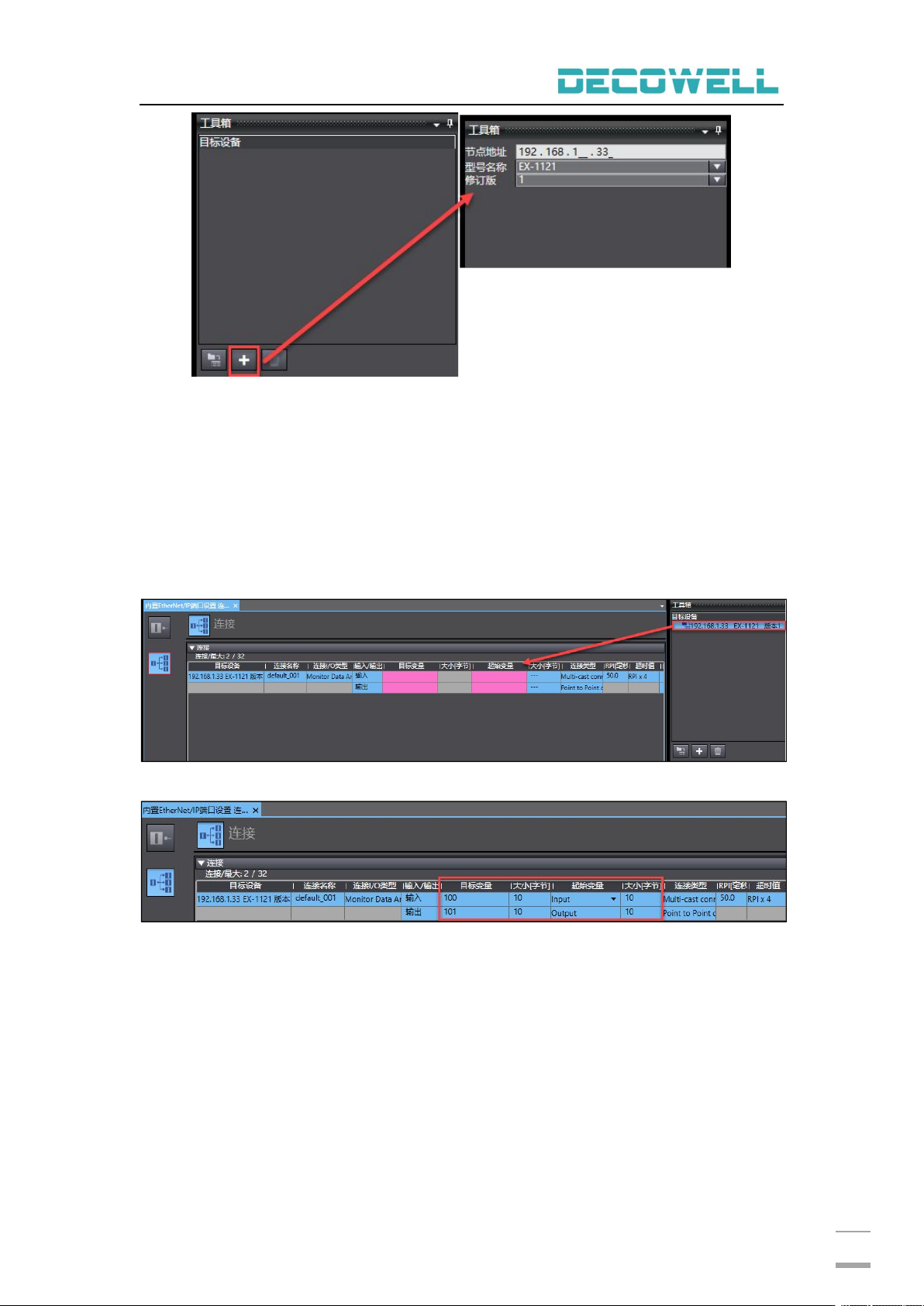

图 5-7-31 添加目标设备
将工具箱中目标设备“192.168.1.33 EX-1121 版本 1”拖拽至连接中，如
图 5-8-32 所示，
配置目标设备参数，EX-1121 输入目标变量为 100，输出目标变量为 101，输
入输出字节大小都为 10，起始变量选择注册完成的全局变量，如图 5-8-33 所示；
PLC 转至在线，并将 PLC 转至编程模式，然后选择“传送到控制器”，如图
5-8-34 所示；
将 PLC 转至在线，然后将程序下载到 PLC 中，IO 模块排序与实际地址对应，
如图 5-8-35、5-8-36 所示。
图 5-8-32 添加连接设备
图 5-8-33 配置目标设备参数
EX 系列远程 IO-用户手册
147

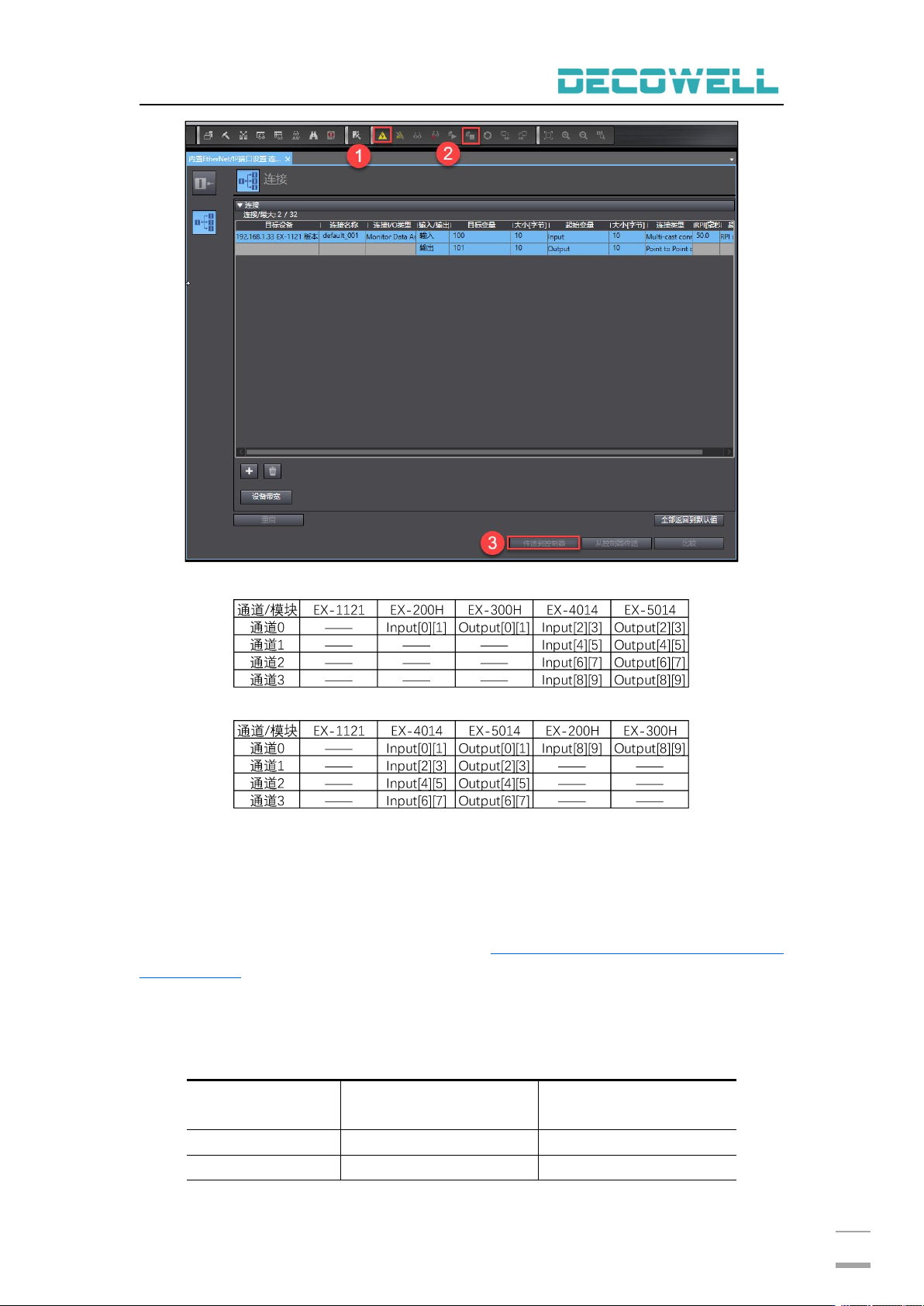

图 5-8-34 将 EtherNet/IP 配置传送至控制器
图 5-8-35 IO 模块排序与实际地址对应（案例中应用）
图 5-8-36 IO 模块排序与实际地址对应
5.8.4 KV STUDIO 与 EX-1121 连接及其配置(普通模式)
注意：
① EX-1121 有两种模式：特殊模式和普通模式，特殊模式只能配合基恩士 CPU 使用，出厂
默认为普通模式；
② EX-1121 出厂默认为 BOOTP 模式，无 IP 地址。IP 地址设置请参照 6.3.6 EX-1121 适配器
IP 地址设定。
③ 普通模式下 EX-1121 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1121 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1121
1
1
EX-1121
2
1
