EX 系列远程 IO-用户手册
147
图 5-8-34 将 EtherNet/IP 配置传送至控制器
图 5-8-35 IO 模块排序与实际地址对应（案例中应用）
图 5-8-36 IO 模块排序与实际地址对应
5.8.4 KV STUDIO 与 EX-1121 连接及其配置(普通模式)
注意：
① EX-1121 有两种模式：特殊模式和普通模式，特殊模式只能配合基恩士 CPU 使用，出厂
默认为普通模式；
② EX-1121 出厂默认为 BOOTP 模式，无 IP 地址。IP 地址设置请参照 6.3.6 EX-1121 适配器
IP 地址设定。
③ 普通模式下 EX-1121 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1121 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1121
1
1
EX-1121
2
1
EX 系列远程 IO-用户手册
148
EX-200H
EX-1121
EX-300H
1
2
EX-1121
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-8-37 所示
图 5-8-37 通讯连接图
2、硬件配置如表 5-8-7 所示
表 5-8-7 硬件配置表
硬件
数量
备注
编程电脑
1
安装 KV STUDIO
PLC
1
KV-7500
EX-1121
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
模拟量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
IP 地址设置请参照 6.3.6 EX-1121 适配器 IP 地址设定。
4、安装 EDS 文件
打开 KV STUDIO 软件，创建新项目，并在项目设备树中中双击“EtherNet/IP”
打开 EtehrNET/IP 设定窗口，在 EtherNet/IP 设定窗口的菜单栏中选择“EDS 文
件”>“登入”，如图 5-8-38 所示。
图 5-8-38 安装 EDS 文件
EX 系列远程 IO-用户手册
149

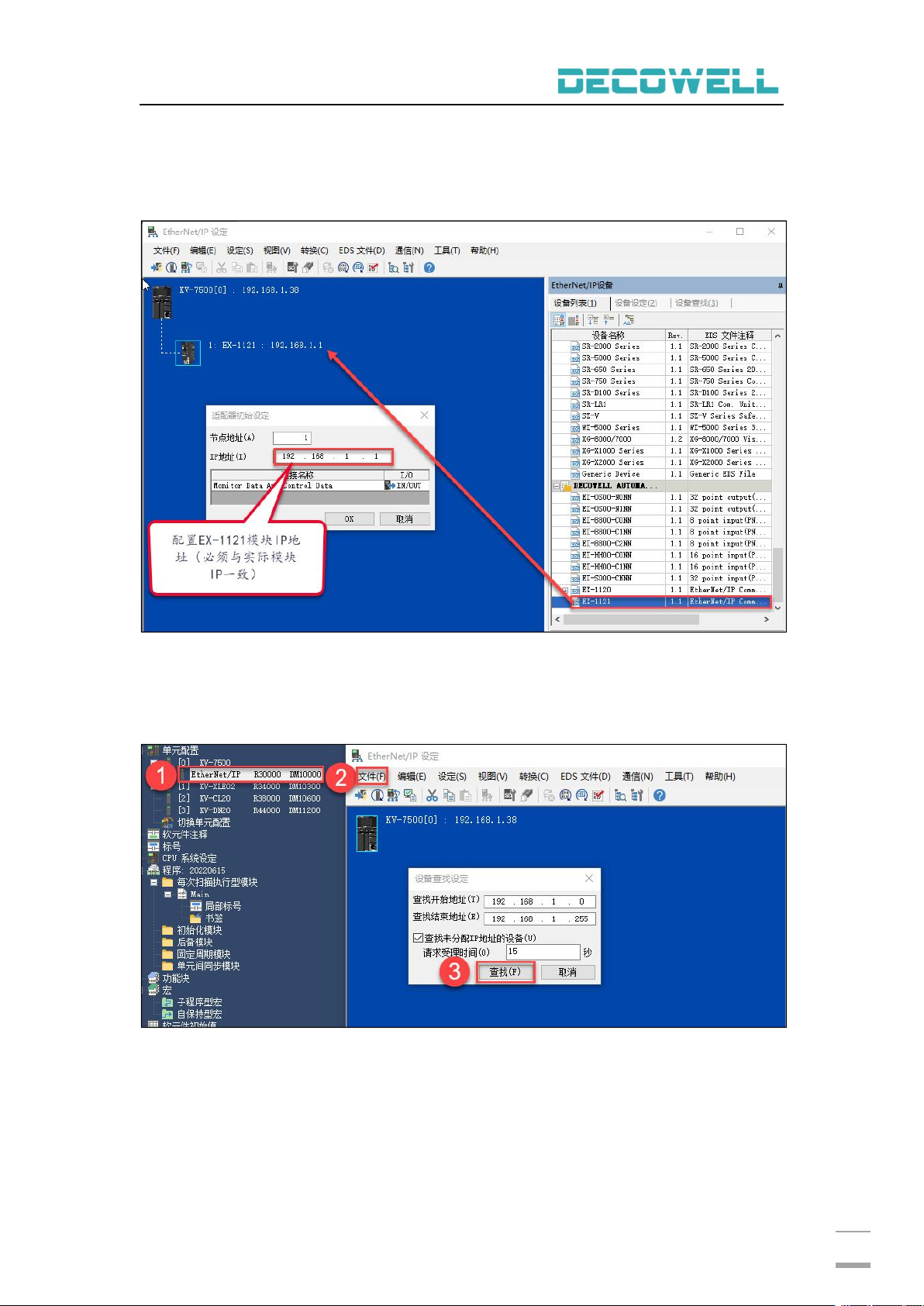

5、新建工程与设备组态
打开 KV STUDIO 软件，创建新项目，并在项目设备树中中双击“EtherNet/IP”
打开 EtehrNET/IP 设定窗口，手动添加 EX-1121 到 EtherNet/IP 列表中，如图
5-8-39 所示。
图 5-8-39 手动添加 EX-1121 到 EtherNet/IP 列表中
在线在 EX-1121 适配器扫描上来（首先需确保在线模块与 PLC 处于同一网段
内），在 EtherNet/IP 设定窗口的菜单栏中选择“文件”>“自动配置”。如图 5-8-40
所示。
图 5-8-40 在线在 EX-1121 适配器扫描上来
配置适配器连接参数（输入/输出字节数大小），右击 EtherNet/IP 列表中
EX-1121 适配器选择“连接设定”，如图 5-8-41 所示。
