EX 系列远程 IO-用户手册 128 图 5-7-32 添加连接设备 图 5-7-33 配置目标设备参数 图 5-7-34 将 EtherNet/IP 配置传送至控制器 图 5-7-35 IO 模块排序与实际地址对应（案例中应用）
EX 系列远程 IO-用户手册
127
图 5-7-29 显示 EDS 库
图 5-7-30 安装 EDS 文件

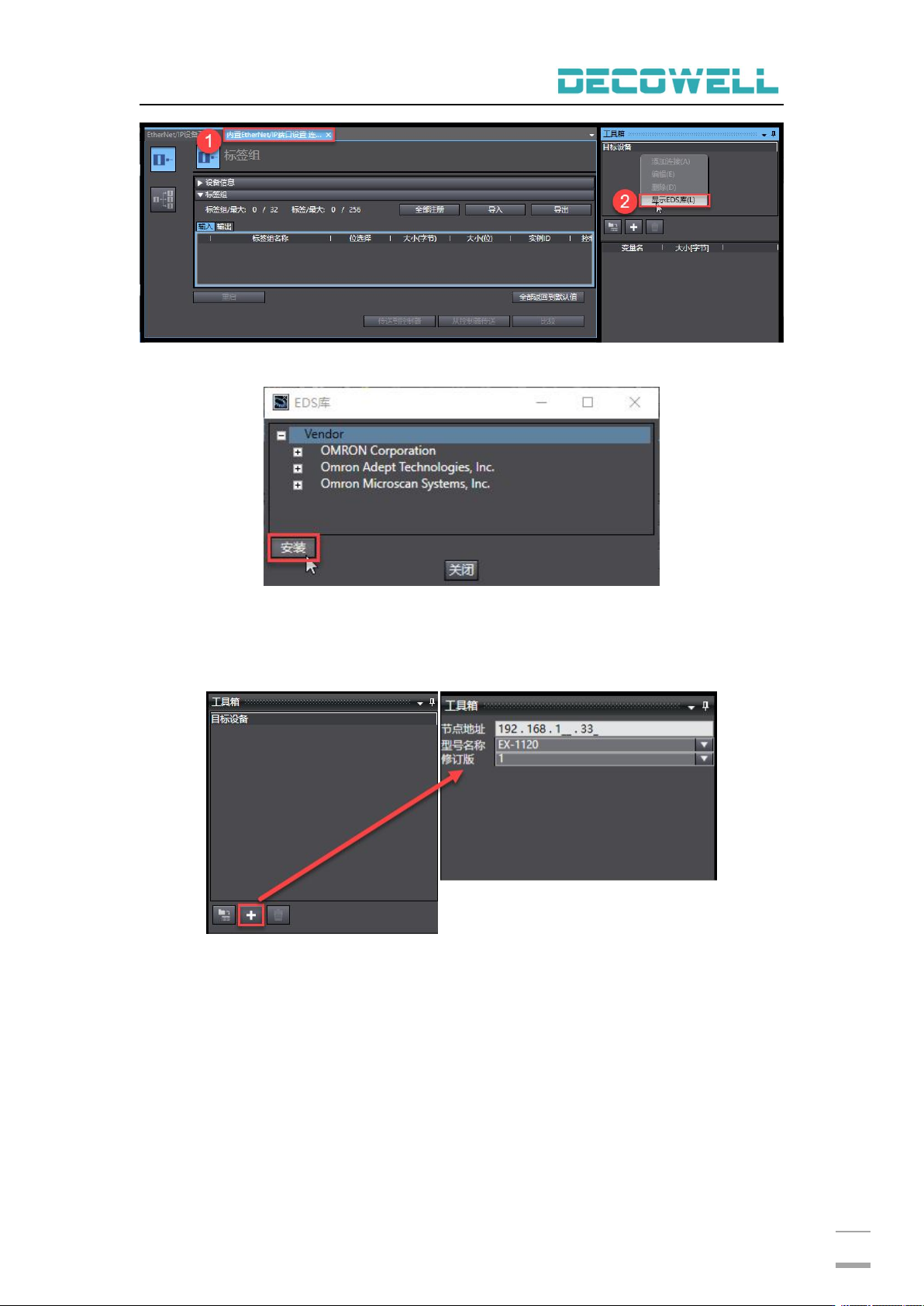

添加需要通讯的设备以及配置参数，在工具箱中选择“添加目标设备”，如
图 5-7-31 所示，需用户填写 EtherNet/IP 从站 IP 地址、以及从站型号、修订版
本，完成后电机左下角“添加”按钮。
图 5-7-31 添加目标设备
将工具箱中目标设备“192.168.1.33 EX-1120 版本 1”拖拽至连接中，如
图 5-7-32 所示，

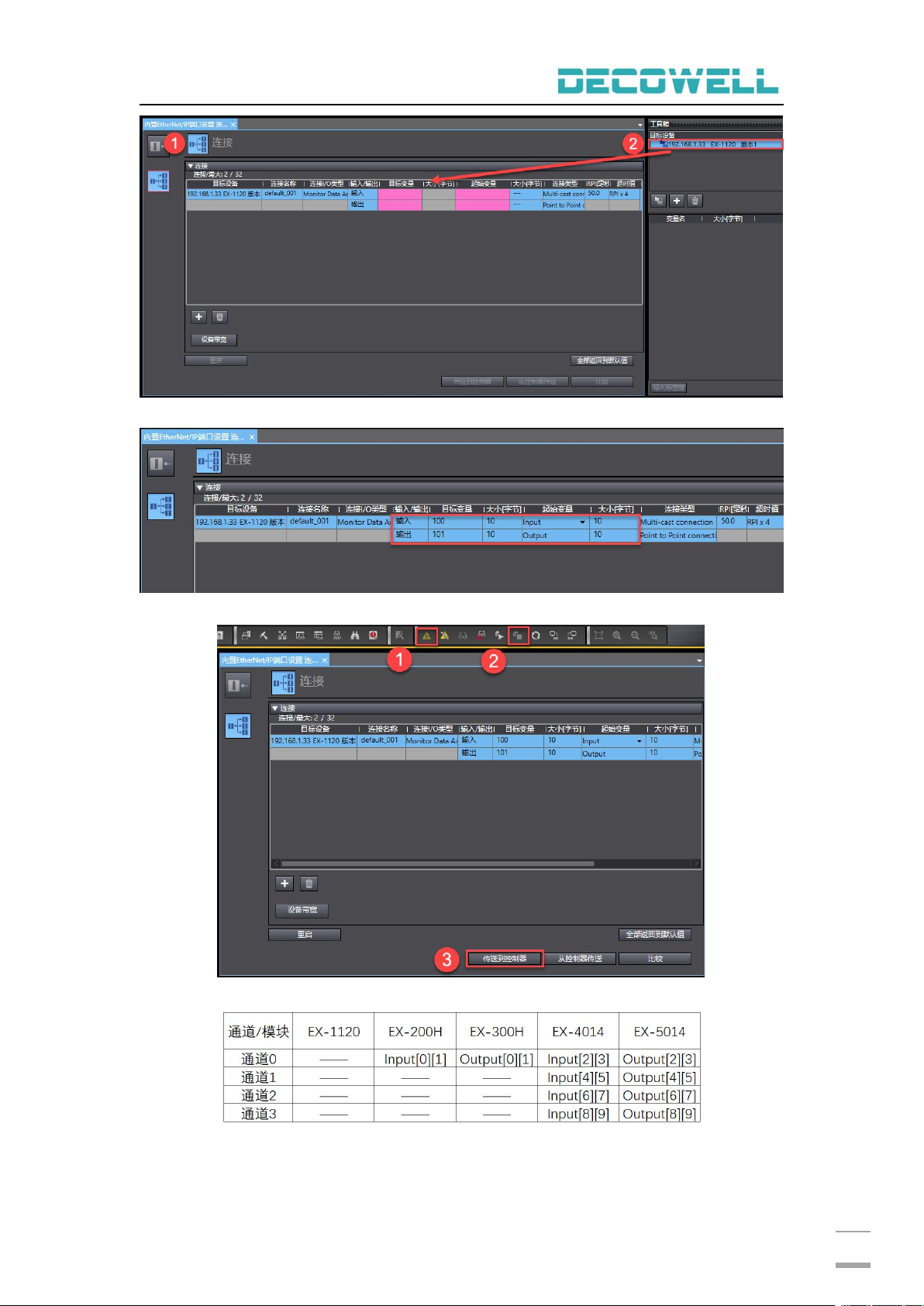

配置目标设备参数，EX-1120 输入目标变量为 100，输出目标变量为 101，输
入输出字节大小都为 10，起始变量选择注册完成的全局变量，如图 5-7-33 所示；
PLC 转至在线，并将 PLC 转至编程模式，然后选择“传送到控制器”，如图
5-7-34 所示；
将 PLC 转至在线，然后将程序下载到 PLC 中，IO 模块排序与实际地址对应，
如图 5-8-35、5-8-36 所示。
EX 系列远程 IO-用户手册
128
图 5-7-32 添加连接设备
图 5-7-33 配置目标设备参数
图 5-7-34 将 EtherNet/IP 配置传送至控制器
图 5-7-35 IO 模块排序与实际地址对应（案例中应用）
EX 系列远程 IO-用户手册
129
图 5-7-36 IO 模块排序与实际地址对应
5.7.4 KV STUDIO 与 EX-1120 连接及其配置
注意：IP 地址网段出厂默认是 192.168.0.X，可通过软件 IP Setting Tool 修改网段，适配
器拨码开关设置 IP 地址。
EX-1120 适配器包含两种 PLC 类别模式：普通 PLC 和特殊 PLC 模式。特殊 PLC 指的是基
恩士 PLC，普通 PLC 指的是除基恩士外的其他厂商 PLC，出厂默认 PLC 类别模式为普通 PLC。

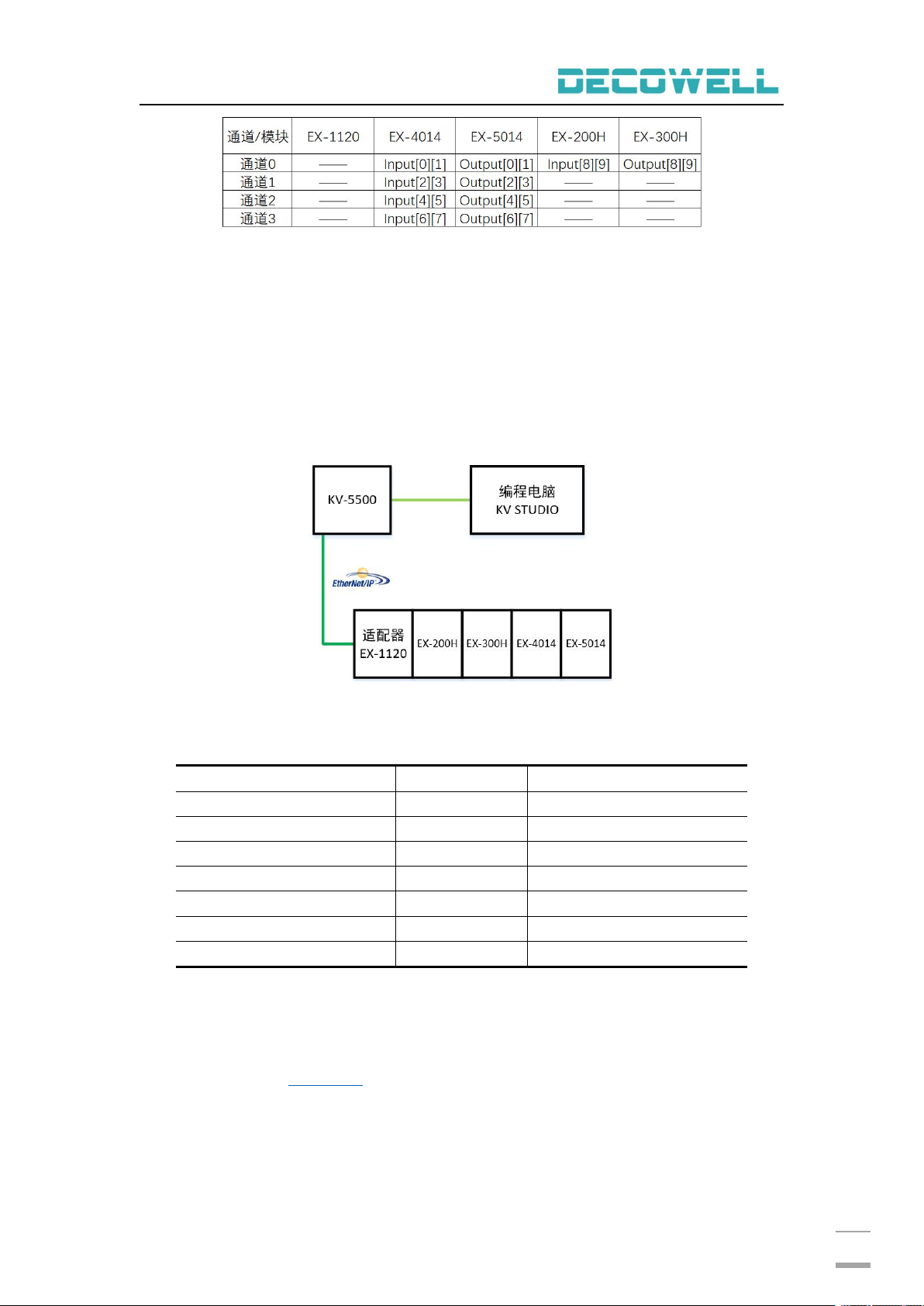

1、通讯连接图，如图 5-7-37 所示
图 5-7-37 通讯连接图
2、硬件配置如表 5-7-7 所示
表 5-7-7 硬件配置表
硬件
数量
备注
编程电脑
1
安装 KV STUDIO
PLC
1
KV-5500
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
模拟量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中 KV-5500 PLC 的 IP 地址为 192.168.1.31，EX-1120 适配器出厂默认
网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、XML 文件拷贝
将“基恩士版本”文件夹下的所有文件拷贝到 KV STUDIO 软件的文件夹下：
“C:\ProgramData\KEYENCE\KVS11G_Trial\KVS\EIP_Eds”
5、新建工程与设备组态
