EX 系列远程 IO-用户手册
39
2.6.1 通讯模块
产品型号信息
型号
规格描述
订货号
EX-6301
RS485 自由口通讯模块，支持主从模式（默认主站）
02-06-10
EX-6311
RS232 自由口通讯模块，支持主从模式（默认主站）
02-06-11
EX-6321
Modbus RTU Master 通讯模块
02-06-14
模块参数
技术参数
型号
EX-6301
EX-6311
EX-6321
产品名称
RS485 通讯模块
RS232 通讯模块
Modbus RTU Master
电流消耗
195mA
输入特性
输入通道
1
波特率
可选：1200、2400、4800、9600（默认）、19200、38400、57600、
115200kbps
数据位
5、6、7、8 位（默认）
8 位
校验位
None（默认）、Odd、Even
停止位
1（默认）、2 位停止位
自动定时发送
功能
时间间隔可选：50ms、100ms、200ms、400ms、
500ms、600ms、800ms、1s（默认）、1.5s、
2s、3s、4s、5s、6s、
8s、10s
不支持
主从模式
支持，默认主站模式
只支持主站
响应超时
主站发送命令后，等
待从站响应时间，可
配置范围 1-65535，
默认是 1000，单位 ms
字符间隔
接收报文时的帧字符
间隔检测时间（单个
字符传送的时间，和
波特率有关）（默认
是 5 字符）
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0-55℃
存储温度
-20～+85℃
相对湿度
95% 无冷凝
防护等级
IP20
2.7 辅助模块
辅助模块分为电源模块和终端模块两大类。其中电源模块有三种型号，分别
为系统适配器提供额外负载，为 IO 模块提供额外负载，和为系统适配器与 IO 模
块同时提供额外负载，在特定使用条件下可以根据需求进行配置。
EX 系列远程 IO-用户手册
40
2.7.1 电源模块与终端模块
产品型号信息
型号
规格描述
订货号
EX-TER01
终端模块
02-00-00
EX-0100
系统电源 I/O 及电源模块，侧供电压 DC24V 转电压
DC5V±5%，最大输出负载 2A，用于适配器与 IO 模块
处理器供电，其中可提供 IO 电源为 10A。
02-00-01
EX-0200
系统电源模块，侧供电压 DC24V 转 DC5V±5%，最大输
出负载 2A，主要同于 IO 模块输入输出端口供电，输
出为负载，输入为公共端
02-00-02
EX-0300
I/O 电源模块，侧供电压 24V，最大输出负载 10A
02-00-03
模块参数介绍
技术参数
型号
EX-0100
EX-0200
EX-0300
产品名称
系统电源及 I/O 电
源模块
系统侧电源模块
I/O 电源模块
电源特性
系统侧供电电
压
DC24V(18～36V)
输出系统电压
5V（±5%）
输出系统电流
2A（Max）
2A
—
IO 侧供电电压
DC24V(18～36V)
—
DC24V(18～36V)
IO 侧负载电流
10A（Max）
—
10A（Max）
过压保护
支持
防反接保护
支持
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0-55℃
存储温度
-20～+85℃
相对湿度
95% 无冷凝
防护等级
IP20
EX 系列远程 IO-用户手册
41
3 模块安装
3.1 基本知识
EX 系统所有模块都属于开放式设备，这意味着，EX 系统 I/O 模块只能安装
在接轨、控制柜或电气操作室以及干燥的环境中（防护等级 IP20）。在机柜、控
制柜或操作室处，需提供安全防护，防止触电和火宅蔓延。
EX 系列 I/O 模块可安装在符合 EN 60715 标准（35×7.5 mm 或 35×15 mm）
的安装导轨上。在控制柜中，需要将安装导轨单独接地。例外情况：如果将导轨
安装在接地的镀锌安装板上，则无需单独将导轨接地。
3.2 安装间隙

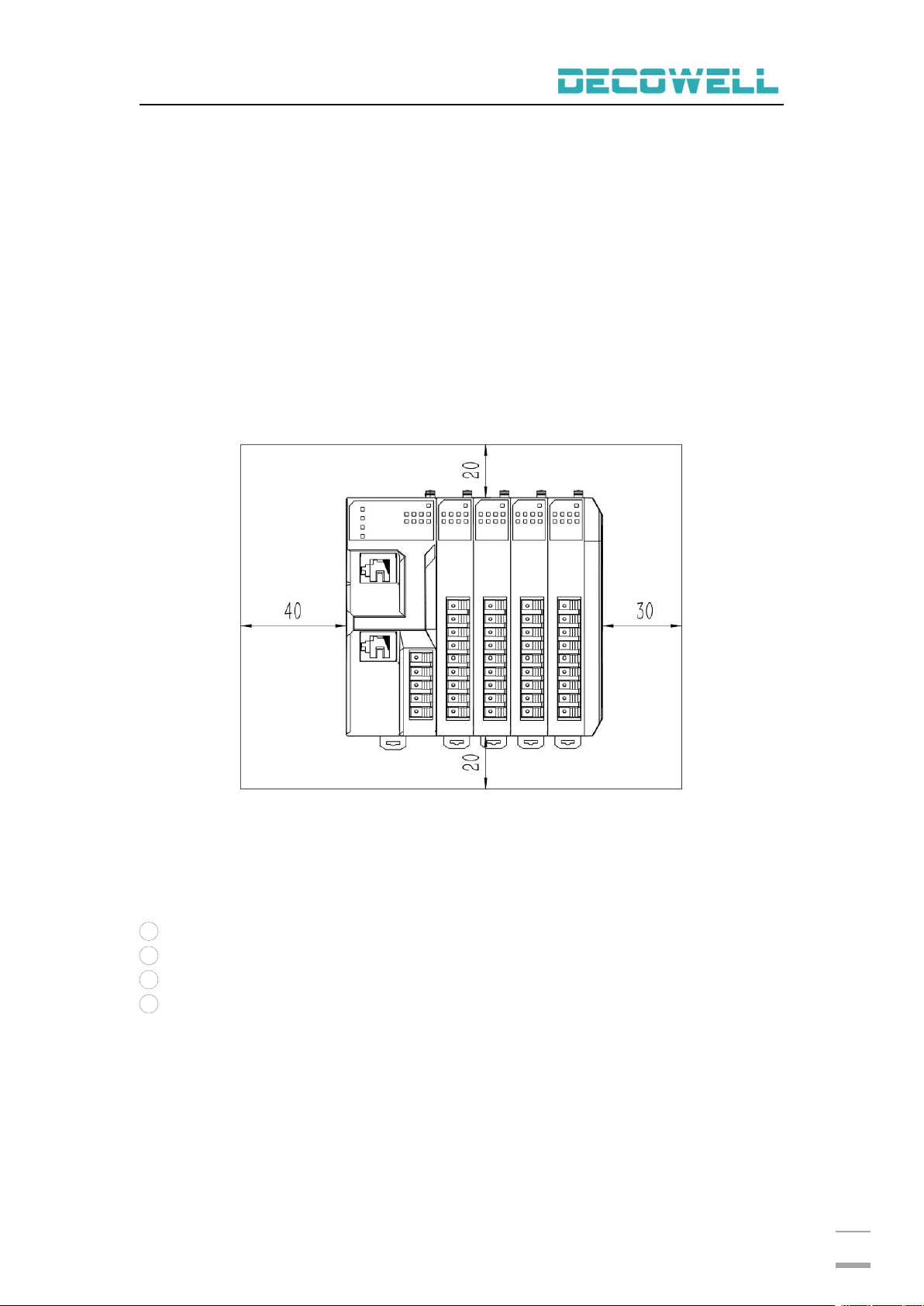

安装或拆卸 EX 分布式 I/O 系统时，必须保留最小的间隙，如图 3-1 所示。
图 3-1 安装最小间隙
3.3 IO 模块安装
3.3.1 整组模块安装
将整组已经安装好的模块固定到导轨上，如图 3-2 所示。
1
将所有模块的导轨卡扣松开。
2
模块钩挂在安装导轨上。
3
模块固定在导轨上。
4
模块导轨卡扣锁紧。
