EX 系列远程 IO-用户手册 130 打开 KV STUDIO 软件， 创建新项目， 并在项目设备树中中双击 “EtherNet/IP” 打开 EtehrNET/IP 设定窗口，如图 5-7-38 所示。 图 5-7-38 打开 EtherNet/IP 设定窗口 安装 EDS 文件， 在 EtherNet/IP 设定窗口的菜单栏中选择 “EDS 文件” > “登 入” ，打开 EDS 文件夹中“通用版本”>“EX-1120…
EX 系列远程 IO-用户手册
129
图 5-7-36 IO 模块排序与实际地址对应
5.7.4 KV STUDIO 与 EX-1120 连接及其配置
注意：IP 地址网段出厂默认是 192.168.0.X，可通过软件 IP Setting Tool 修改网段，适配
器拨码开关设置 IP 地址。
EX-1120 适配器包含两种 PLC 类别模式：普通 PLC 和特殊 PLC 模式。特殊 PLC 指的是基
恩士 PLC，普通 PLC 指的是除基恩士外的其他厂商 PLC，出厂默认 PLC 类别模式为普通 PLC。
1、通讯连接图，如图 5-7-37 所示
图 5-7-37 通讯连接图
2、硬件配置如表 5-7-7 所示
表 5-7-7 硬件配置表
硬件
数量
备注
编程电脑
1
安装 KV STUDIO
PLC
1
KV-5500
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
模拟量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中 KV-5500 PLC 的 IP 地址为 192.168.1.31，EX-1120 适配器出厂默认
网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、XML 文件拷贝
将“基恩士版本”文件夹下的所有文件拷贝到 KV STUDIO 软件的文件夹下：
“C:\ProgramData\KEYENCE\KVS11G_Trial\KVS\EIP_Eds”
5、新建工程与设备组态
EX 系列远程 IO-用户手册
130
打开 KV STUDIO 软件，创建新项目，并在项目设备树中中双击“EtherNet/IP”
打开 EtehrNET/IP 设定窗口，如图 5-7-38 所示。
图 5-7-38 打开 EtherNet/IP 设定窗口
安装 EDS 文件，在 EtherNet/IP 设定窗口的菜单栏中选择“EDS 文件”>“登
入”，打开 EDS 文件夹中“通用版本”>“EX-1120”,如图 5-7-39 所示。
图 5-7-39 安装 EDS 文件
配置 EX-1120 适配器模式为特殊 PLC 模式（出厂默认是普通模式），右侧设
备查找选项中，右击空白区域选择“设备查找”，如图 5-7-40 所示；
将扫描到的设备添加到扫描列表中，右击需要添加的设备选择“添加到扫描
列表”，如图 5-7-41 所示；
传输适配器设定，在设备列表中右击 “EX-1120”选择“传输适配器设定”，
如图 5-7-42 所示；
在传输适配器设定窗口中，将适配器 No.100 设定值更改为“1：Special PLC”，
并写入适配器，如图 5-7-43 所示，写入完成后必须将 EX-1120 断电重启。
在 EtherNet/IP 设定窗口中，选中 KV-5500 右击选择“自动配置”，将 EX-1120
重新读取上来，如图 5-7-44 所示。

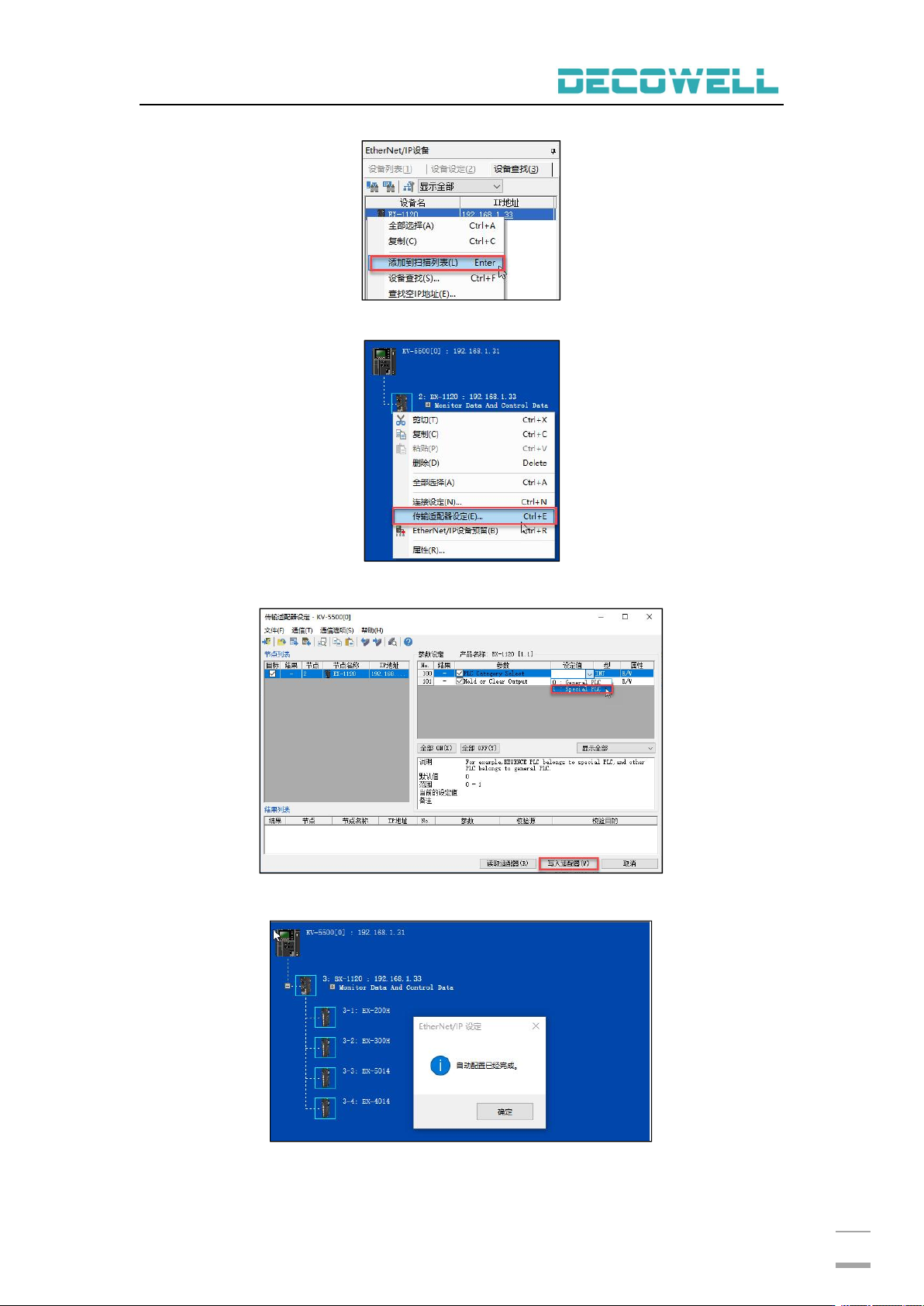

EX 系列远程 IO-用户手册
131
图 5-7-40 设备查找
图 5-7-41 添加设备到扫描列表
图 5-7-42 适配器传输设定
图 5-7-43 写入适配器
图 5-7-44 重新读取 EX-1120
