EX 系列远程 IO-用户手册 34 输出负载 ＞10K Ω ＜500 Ω 负载类型 阻性负载 分辨率 12 位 16 位 12 位 16 位 12 位 精度 0.1% 0.02% 0.1% 0.02% 0.1% 过压保护 支持 隔离耐压 现场侧和数 字侧 AC500V，通 道间不隔离 物理参数 尺寸规格 90mm×67mm ×14mm 工作温度 0～55℃ 防护等级 IP20 2.4 温度采集模块 温度采集模块按照传感器类型分为热电偶…
EX 系列远程 IO-用户手册
33
模拟量电压型输出模块模数曲线
12 位 4-20mA 模数换算公式（X 为电流值，Y 为当前电流值对应的数值）：
12 位 0-20mA 模数换算公式（X 为电流值，Y 为当前电流值对应的数值）：
12 位 0-10V 模数换算公式（X 为电压值，Y 为当前电压值对应的数值）：
16 位 0-10V 模数换算公式（X 为电压值，Y 为当前电压值对应的数值）：
模块参数介绍
技术参数
型号
EX-5014
EX-5018
EX-5114
EX-5118
EX-5054
EX-5154
EX-5414
EX-5454
EX-5418
产品名称
模拟量输出模块
信号类型
0～10V,0～5V
±10V,±5V
0～10V
0～5V
±10V
±5V
4～20mA,0～20mA
功耗
24mA
21mA
24mA
21mA
24mA
24mA
21mA
21mA
21mA
输入特性
输出通道数
4
8
4
8
4
4
4
4
8
EX 系列远程 IO-用户手册
34
输出负载
＞10K
Ω
＜500
Ω
负载类型
阻性负载
分辨率
12 位
16 位
12 位
16 位
12 位
精度
0.1%
0.02%
0.1%
0.02%
0.1%
过压保护
支持
隔离耐压
现场侧和数字侧 AC500V，通道间不隔离
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0～55℃
防护等级
IP20
2.4 温度采集模块
温度采集模块按照传感器类型分为热电偶（TC）和热电阻（RTD）两种。
2.4.1 热电偶模块
热电偶温度采集模块的每个通道的滤波都是可以单独配置（默认是 10），热
电偶温度采集模块可支持 10 中类型的热电偶传感器，分别为 K、J、T、E、N、S、
R、B、C、mv。
产品型号信息
型号
规格描述
订货号
EX-4654
4 通道 K 型热电偶采集模块，
量程范围-100～1370℃
02-04-13
4 通道 J型热电偶采集模块，
量程范围-100～1200℃
02-04-14
4 通道 T 型热电偶采集模块，
量程范围-100～400℃
02-04-15
4 通道 E 型热电偶采集模块，
量程范围-100～1000℃
02-04-16
4 通道 N 型热电偶采集模块，
量程范围-100～1300℃
02-04-17
4 通道 S 型热电偶采集模块，
量程范围0～1700℃
02-04-18
4 通道 R 型热电偶采集模块，
量程范围 0～1700℃
02-04-19
4 通道 B 型热电偶采集模块，
量程范围600～1800℃
02-04-20
4 通道 C 型热电偶采集模块，
量程范围0～2320℃
02-04-21
4 通道 mv电压信号采集模块，
量程范围-100mv～100mV
02-04-22
模块指示灯
通道指示灯颜色
状态
定义
EX 系列远程 IO-用户手册
35
绿色
闪烁
热电偶传感器有信号输入
常亮
热电偶传感器信号超量程
灭
无热电偶传感器信号输入

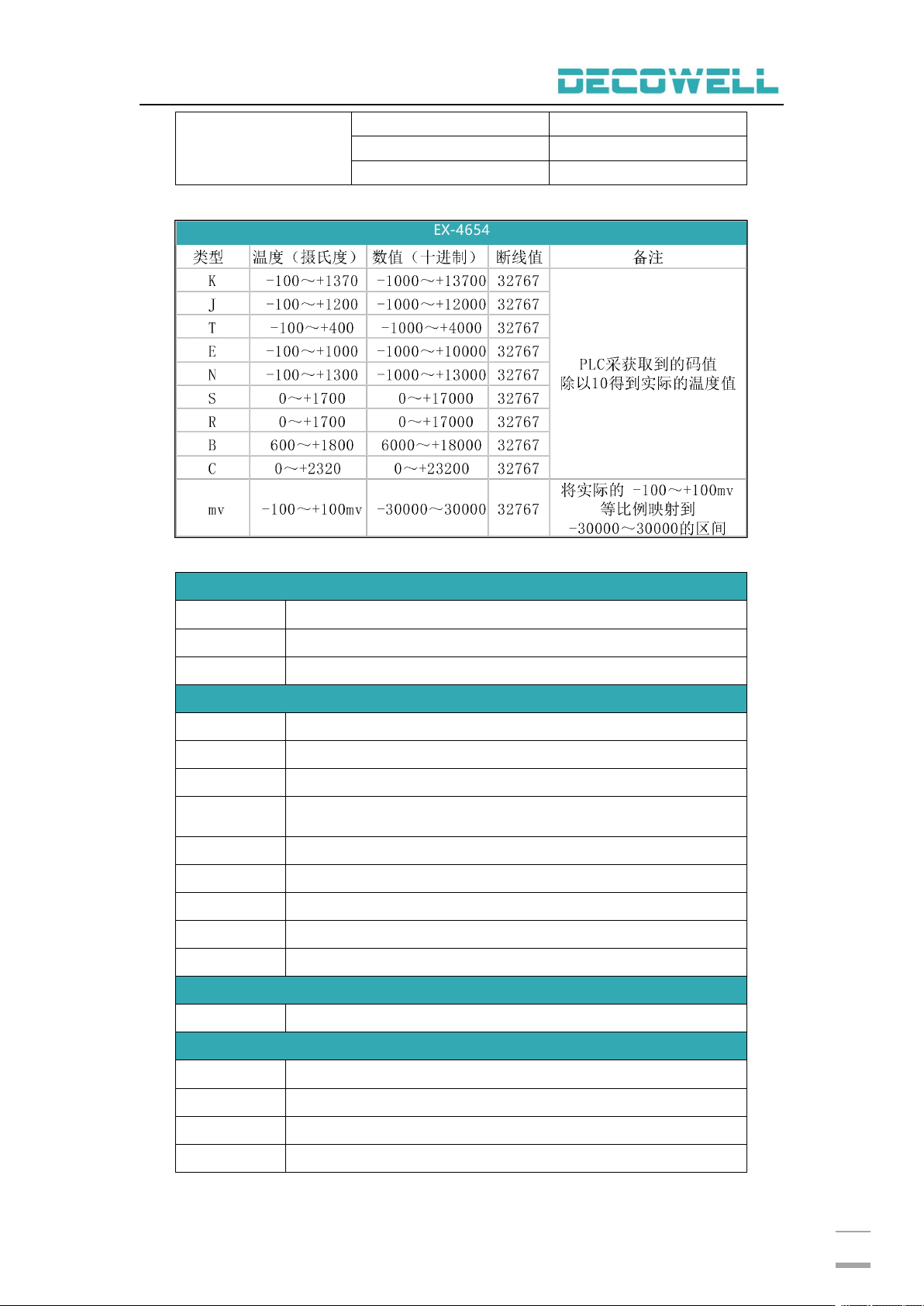

EX-4654 测量的温度值对应的数值表
模块参数介绍
技术参数
型号
EX-4654
产品名称
热电偶模块
功耗
41mA
输入特性
输入通道数
4
输入滤波
可配置：0～40，默认值：10
连接方式
2线制
信号类型
K，J，T，E，N，S
R，B，C，mV
温度范围
默认：K型：-100…+1370℃
分辨率
0.1℃/数位
精度
0.5%（满量程）
过压保护
支持
隔离耐压
现场侧和数字侧 AC500V，通道间不隔离
诊断和告警
断线告警
支持（当通道码值为32767 ,即表示该通道断线）
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0～55℃
存储温度
-20～+85℃
相对湿度
95% 无冷凝
