1 EX 远程 IO 系统概述
1.1 什么是分布式 I/O 系统
EX 系列 IO 是一款高度灵活的可扩展分布式 I/O 模块，用于通过现场总线将
过程信号连接到上一级控制器。
1.2 EX 分布式 I/O 系统有哪些模块构成
EX 系列远程 I/O 模块是由适配器模块、I/O 模块（数字量/模拟量/功能模块）、
电源模块以及终端模块组成。

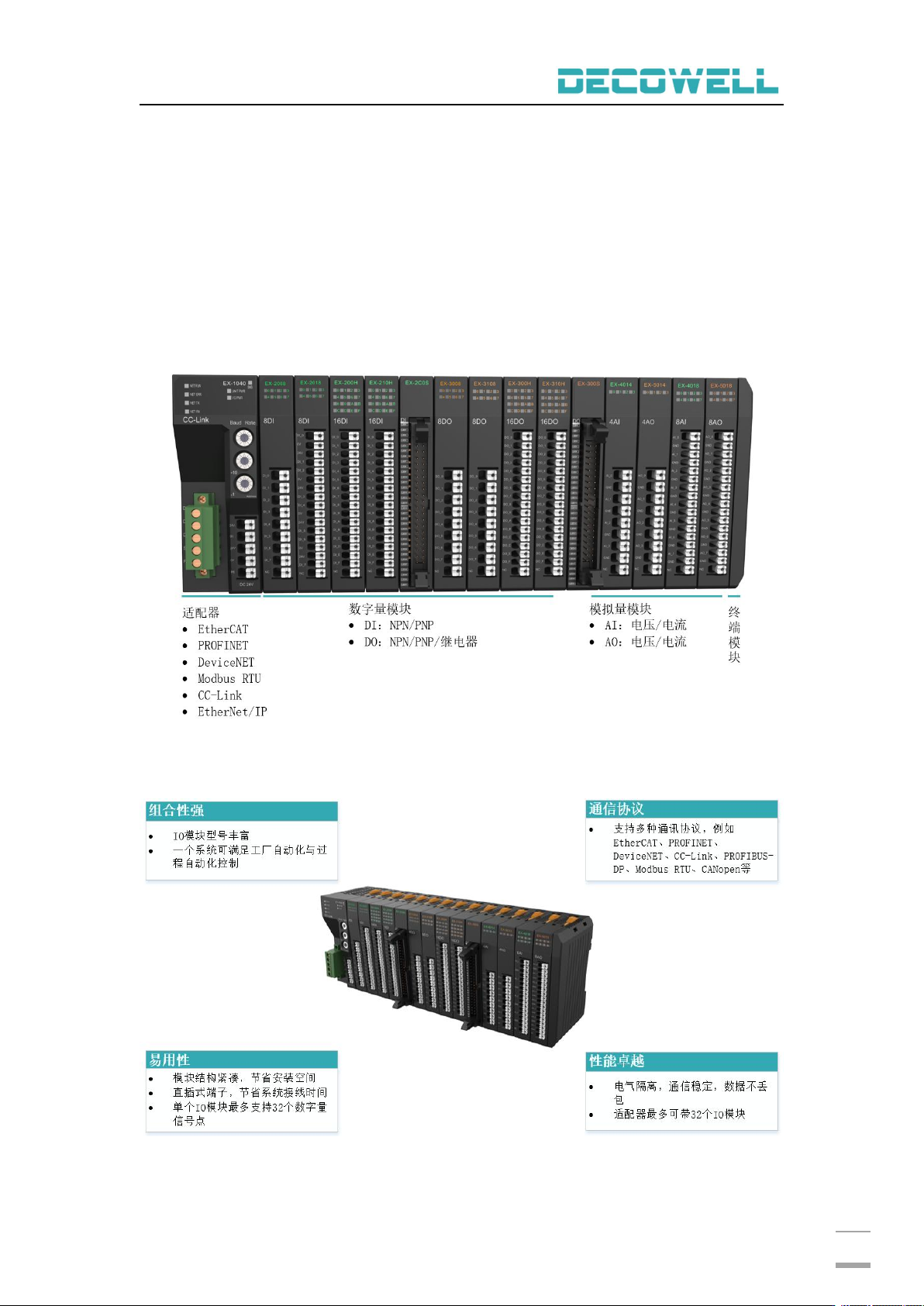

图 1-1 EX 系列 I/O 系统构成图
1.3 EX 分布式 I/O 模块的特点
图 1-2 EX 系列 I/O 模块的特点
EX 系列远程 IO-用户手册
8
1.4 EX 分布式 I/O 的应用领域
EX 系列分布式 I/O 模块广泛应用于各个领域，例如新能源、锂电、非标自动
化、机器人、数控机床、智能车库、物流分拣、教育装备、环保、供暖等。
2 EX 远程 IO 模块参数
2.1 EX 系列适配器
适配器模块可以支持多种总线通讯协议，能够实现与主流的 PLC 无缝连接；
单个适配器模块最大可挂接 32 个 I/O 模块，可支持最大 1024 个信号点。设计了
多种状态诊断功能，以及状态指示灯；采用免螺丝接线端子，接线方便可靠，以
及设计斜 45 度网口，减少网口所受到的应力, 增加产品的可靠性。通过模块两
侧的拨钮，可将多个模块彼此间固定，增加系统的抗震性能采用标准的 DIN35
导轨安装。
2.1.1 DeviceNet 适配器
DeviceNet 适配器型号与订货号
型号
规格描述
订货号
EX-1010
DeviceNet 适配器模块
02-01-01
EX-1020
PROFIBUS-DP 适配器
02-01-02
EX-1030
Modbus RTU 适配器模块
02-01-03
EX-1100
EtherCAT 适配器模块
02-01-04
EX-1110
PROFINET 适配器模块
02-01-05
EX-1040
CC-Link 适配器模块
02-01-06
EX-1050
CANopen 适配器模块
02-01-07
EX-1120
EtherNet/IP 适配器
02-01-08
EX-1121
EtherNet/IP 适配器
02-01-08-1
DeviceNet 适配器指示灯定义
编号
指示灯
说明
颜色
状态
含义
1
SYS
系统指示灯
绿色
1Hz 频率闪烁
通讯正常
5HZ 频率闪烁
IO 从站丢失
一闪一灭
IO 模块站号分配失败
两闪一灭
IO 模块配置失败
灭
IO 模块未运行
2
UNIT
PWR
系统电源指
示灯
绿色
亮
系统电源供电正常
灭
系统电源未接或故障
3
IO PWR
IO 电源指示
灯
绿色
亮
IO 电源供电正常
灭
IO 电源未接或故障
4
NET-RUN
运行指示灯
绿色
亮
通讯正常，数据传输正常
灭
通讯停止，数据传输停止
5
NET-PWR
通讯接口指
示灯
红色
亮
通讯正常
灭
通讯未连接或异常
