EX 系列远程 IO-用户手册 77 图 5-2-22 进入 HW Config 界面 图 5-2-23 添加机架 Reil 图 5-2-24 添加 CPU 模块到机架中
EX 系列远程 IO-用户手册
76
图 5-2-20 新建工程
工程中添加 300 站点，如图 5-2-21 所示。点击新添加的 300 站点，选择“硬
件”，进入 HW Config 配置界面，如图 5-2-22 所示。添加 RACK 300 的机架 Reil，
如图 5-2-23 所示。添加 CPU 模块，在 HW Config 在右侧窗口中选择 CPU-300 的
CPU315-2 PN/DP 的版本 V2.6，使用鼠标拖拽到机架的 2 号槽中，如图 5-2-24
所示。在 Ethernet 接口的属性界面中，根据需要可以使用其它的 IP 地址，这里
使用默认的 IP 地址和子网掩码，并选择新建按钮，新建一个子网 Ethernet（1）
点击 OK 即可，如图 5-2-25 所示。
图 5-2-21 添加 300 站点
EX 系列远程 IO-用户手册
77
图 5-2-22 进入 HW Config 界面
图 5-2-23 添加机架 Reil
图 5-2-24 添加 CPU 模块到机架中
EX 系列远程 IO-用户手册
78

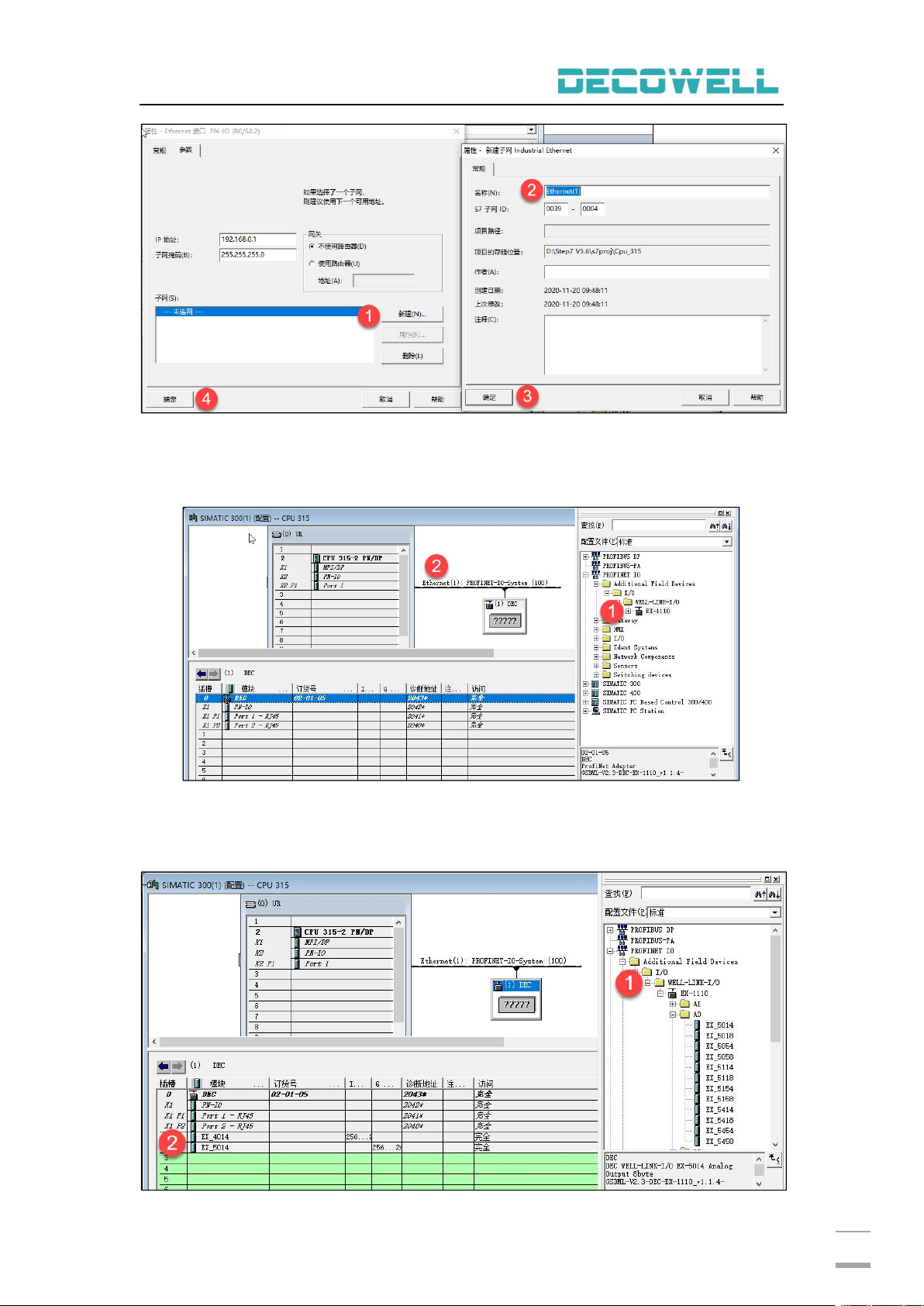

图 5-2-25 添加 Ethernet 子网
在 Ethernet（1）中，配置 I/O 设备站，在右侧中选择 EX-1110 拖拽到 Ethernet
（1）子网下面，如图 5-2-26 所示。
图 5-2-26 将 IO 添加在 Ethernet（1）子网中
添加 I/O 模块，展开右侧 EX-1110，分别将 EX-4014 和 EX-5014 拖拽在左侧
下面的卡槽中，如图 5-2-27 所示。
