EX 系列远程 IO-用户手册
109
图 5-6-18 配置主站协议以及相应超时等参数
图 5-6-19 从站地址设置
图 5-6-20 添加从站通道
图 5-6-21 从站通道对应的地址
程序编写，先定义 4 个变量，并将 4 个变量与实际的物理地址关联起来，如
图 5-6-22 所示。
EX 系列远程 IO-用户手册
110
图 5-6-22 程序编写
5.6.3 TIA Portal 与 EX-1030 连接及其配置
1、通讯连接图，如图 5-6-23 所示。
案例中通讯参数：波特率 115200bps，数据位 8 位，停止位 1 位，无校验；从站地址为
5。
图 5-6-23 通讯连接图
2、硬件配置如表 5-6-7 所示
表 5-6-7 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Codesys SP16
PLC
1
S7-1212C
通讯模块
1
CM1241
EX-1030
1
Modbus RTU 适配器
EX-2008
1
数字量输入模块
EX-3008
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、新建工程与设备组态
打开 TIA Portal V16 编程软件，并组态硬件，如图 5-6-24 所示，在网络视
图中，双击 CPU 进入属性中选择“系统和时钟存储器”，勾选“启用系统存储器
字节”和“启用时钟存储器字节”，如图 5-6-25 所示，配置 CM1241 接口参数，
双击 CM1241 进入属性中选择“端口组态”，设置通讯参数，如图 5-6-26 所示。
EX 系列远程 IO-用户手册
111

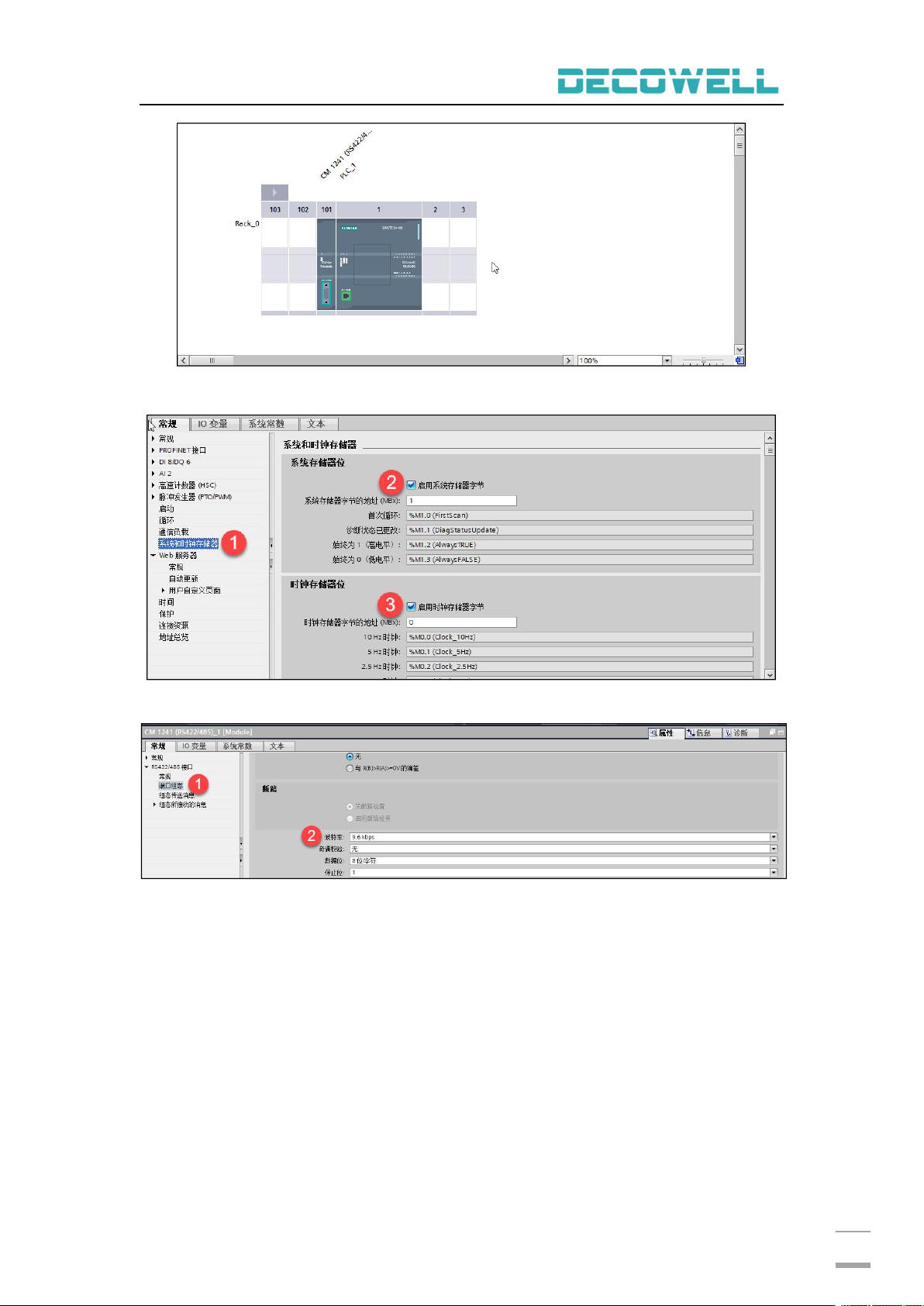

图 5-6-24 组态硬件
图 5-6-25 启用系统存储器与时钟存储器
图 5-6-26 设置通讯参数
在 OB1 中添加 Modbus RTU 主站功能块“MB_MASTER”，并编写轮询程序，程序
段 1 位计数值自动加 1，程序段 2 为读取 EX-2008 的 8 个通道数值，如图 5-6-27
所示；程序段 3 为对 EX-3008 的 8 个通道写入值，程序段 4 为读取 EX-4014 第一
通道数值，如图 5-6-28 所示；程序段 5 为对 EX-5014 第一通道值写入值如图
5-6-29 所示。
