EX 系列远程 IO-用户手册
135
图 5-8-5 添加 EX-1121
配置 EX-1121 参数，双击设备树中“EX-1121”，配置 IP 地址为固定 IP 地址，
如图 5-8-6 所示。
图 5-8-6 配置 IP 地址
计算模块占用字节数：
表 5-8-2 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
2
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
2
EX-3xxH
1
输出（O-->T）
2
EX 系列远程 IO-用户手册
136
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16
配置连接参数，双击默认连接参数，在编辑连接窗口中配置大小为输出字节
（O-->T）10 Byte，输入字节（T-->O）大小也为 10 Byte，如图 5-8-7 所示，
查看 IO 地址映射，如图 5-8-8 所示。
图 5-8-7 配置输入输出字节大小
图 5-8-8 IO 地址映射
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1121 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-8-9、5-8-10、5-8-11 所示。
图 5-7-9 I/O 排序与地址分配#1(案例中应用)
EX 系列远程 IO-用户手册
137

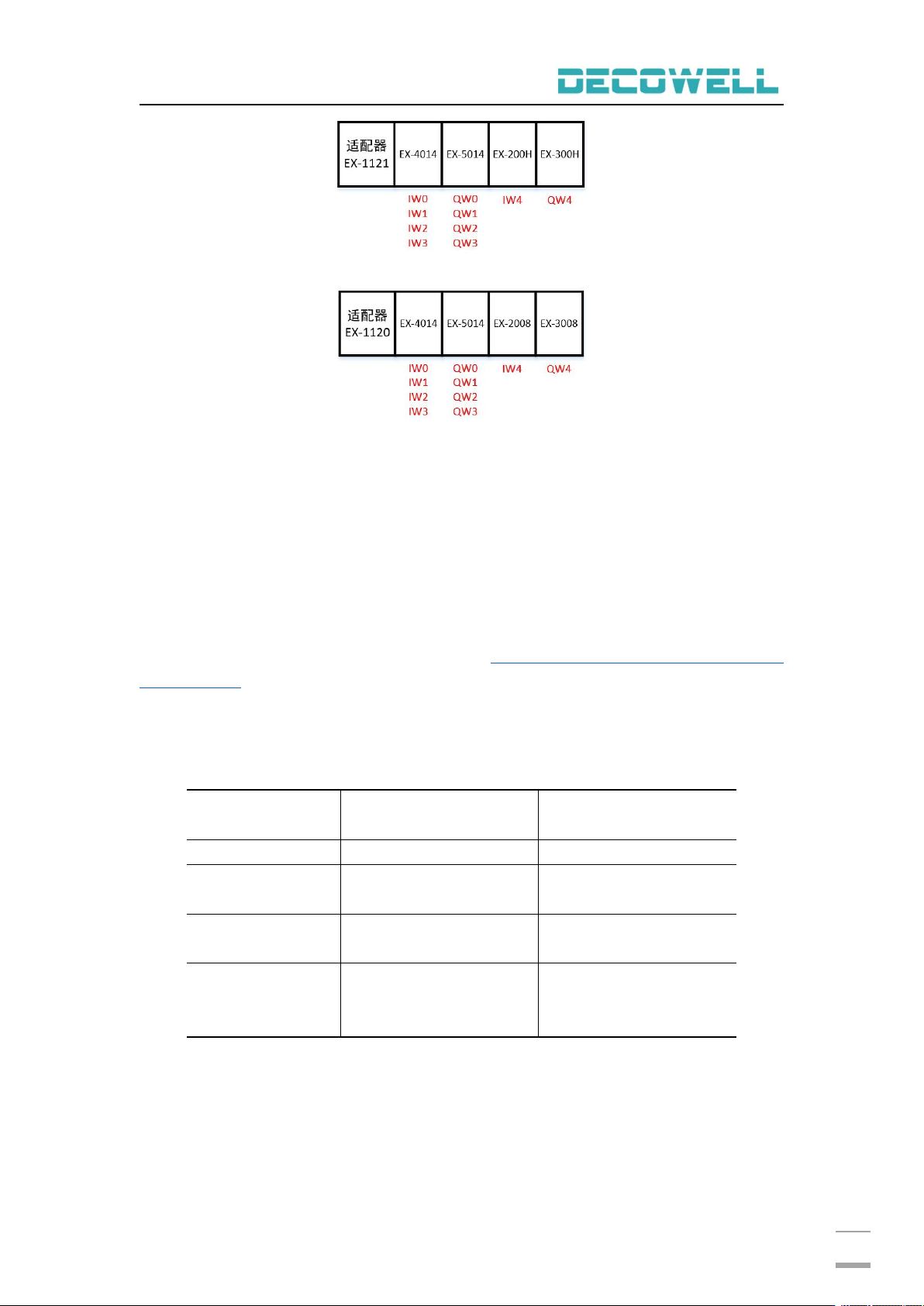

图 5-7-10 I/O 排序与地址分配#2
图 5-7-11 I/O 排序与地址分配#3
注意：8 通道数字量输入/输出模块占用一个字，8 通道模块地址使用对应物理地址中的
低字节对应的 8 个 Bit。
在 EtherNet/IP I/O 映射中将一直更新变量选择为“使能 2（一直在总线循环任务中）”，
并将程序下载到 PLC 中，并监控 PLC 运行状态以及 I/O 映射地址。
5.8.2 CODESYS 与 EX-1121 连接及其配置
注意：
① EX-1121 有两种模式：特殊模式和普通模式，特殊模式只能配合基恩士 CPU 使用，出厂
默认为普通模式；
② EX-1121 出厂默认为 BOOTP 模式，无 IP 地址。IP 地址设置请参照 6.3.6 EX-1121 适配器
IP 地址设定。
③ 普通模式下 EX-1121 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1121 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1121
1
1
EX-1121
EX-200H
2
1
EX-1121
EX-300H
1
2
EX-1121
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-8-12 所示
