EX 系列远程 IO-用户手册 105 0x02 Read 读取数字量输入 例如 EX-2XXX 模块 0x03 Read 读取模拟量输出 例如 EX-5XXX 模块 0x04 Read 读取模拟量输入 例如 EX-4XXX 模块 0x05 Write 写单个数字量 例如 EX-3XXX 模块 0x06 Write 写单个模拟量 例如 EX-5XXX 模块 0x0F Write 写多个数字量 例如 EX-3XXX 模块 0x10 Wri…
EX 系列远程 IO-用户手册
104
EX-1030
1
Modbus RTU 适配器
EX-2008
1
数字量输入模块
EX-3008
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
USB 转 485 串口
1
3、EX-1030 通讯参数配置，如表 5-6-2 所示
表 5-6-2 通讯参数配置
名称
设置值
备注
通讯速率
9600bps
通讯速率拨码设置为 5
数据位
8
默认值
奇偶校验位
无
默认是
停止位
1
默认值
从站地址
1
地址拨码×1 设置为 1
地址拨码×10 设置为 0
4、拨码开关，如图 5-6-4 所示，拨码开关对应的参数如表 5-6-3 所示。
图 5-6-4 拨码开关
表 5-6-3 拨码开关对应的参数
通讯速率拨码值
波特率值
备注
0
—
1
115200
2
57600
3
38400
4
19200
5
9600
6
4800
7
2400
8
1200
9
—
对于 Modbus RTU 地址设置，计算公式（n1 为×1 拨码开关，n2 为×10 拨码
开关）：地址=n1×1+n2×10。
5、EX-1030 适配器支持的 Modbus RTU 功能代码，如表 5-6-4 所示
表 5-6-4 Modbus RTU 功能代码
功能代码
功能
功能含义
备注
0x01
Read
读取数字量输出
例如 EX-3XXX 模块
EX 系列远程 IO-用户手册
105
0x02
Read
读取数字量输入
例如 EX-2XXX 模块
0x03
Read
读取模拟量输出
例如 EX-5XXX 模块
0x04
Read
读取模拟量输入
例如 EX-4XXX 模块
0x05
Write
写单个数字量
例如 EX-3XXX 模块
0x06
Write
写单个模拟量
例如 EX-5XXX 模块
0x0F
Write
写多个数字量
例如 EX-3XXX 模块
0x10
Write
写多个模拟量
例如 EX-5XXX 模块
6、Modbus Poll 组态与通讯
创建文件读取 EX-4014 模块通道，菜单栏中“File”选择“New”，右击空白
通道，选择“Read/write Definition”，如图 5-6-5 所示。
图 5-6-5 通道配置
配置参数读取 EX-4014 模块数据，参数包含从站地址以及功能代码、起始地
址、读取的地址长度（案例中 EX-1030 的地址设置为 1），如图 5-6-6 所示。
图 5-6-6 配置参数
新建文件配置参数读取 EX-5014 模块的数据，参数包含从站地址以及功能代
码、起始地址、读取的地址长度（案例中 EX-1030 的地址设置为 1），如图 5-6-7
所示。
EX 系列远程 IO-用户手册
106

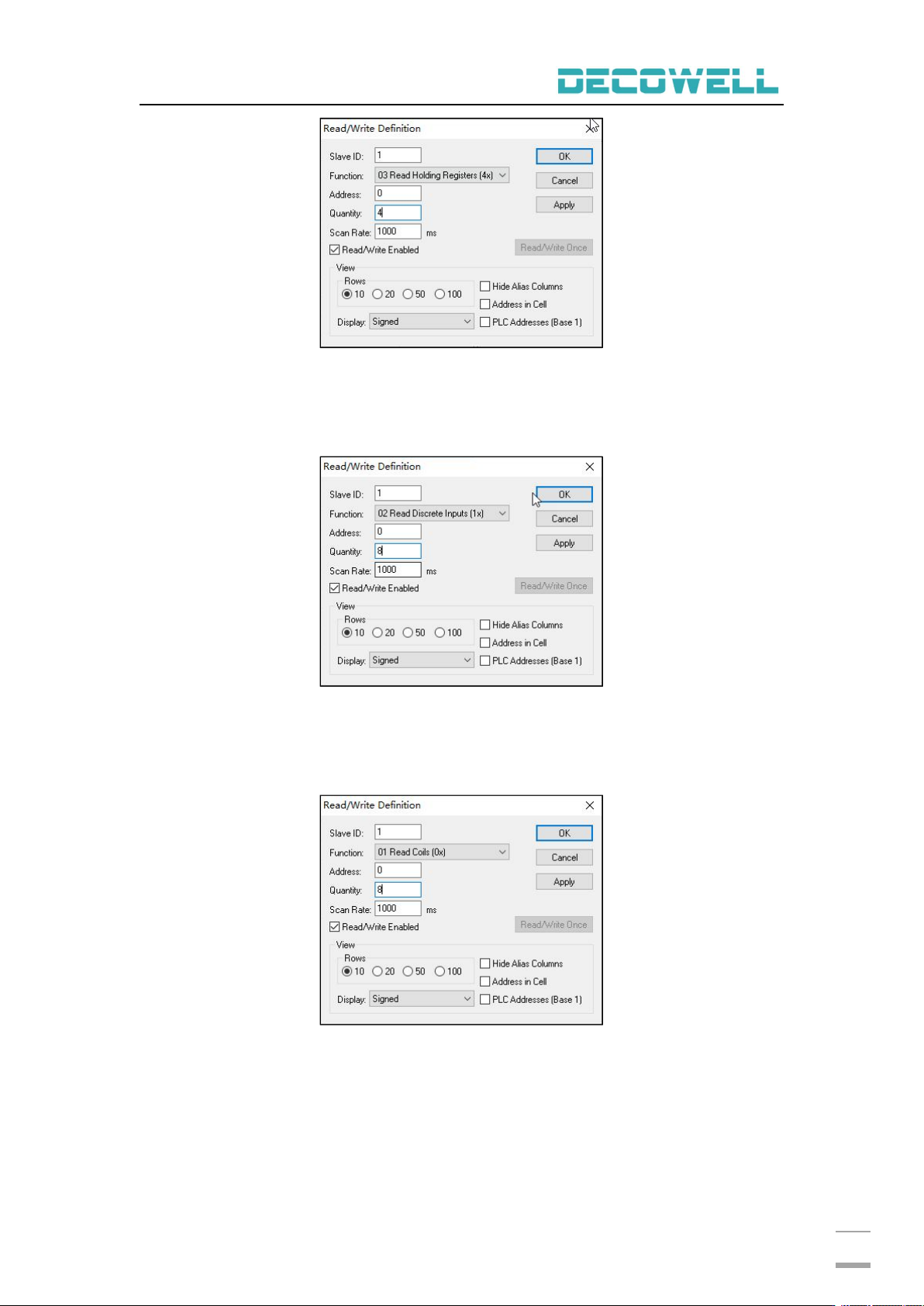

图 5-6-7 配置参数
新建文件配置参数读取 EX-2008 模块的数据，参数包含从站地址以及功能代
码、起始地址、读取的地址长度（案例中 EX-1030 的地址设置为 1），如图 5-6-8
所示。
图 5-6-8 配置参数
新建文件配置参数读取 EX-3008 模块的数据，参数包含从站地址以及功能代
码、起始地址、读取的地址长度（案例中 EX-1030 的地址设置为 1），如图 5-6-9
所示。
图 5-6-9 配置参数
新建文件配置对 EX-5014 写入数据，参数包含从站地址以及功能代码、起始
地址、读取的地址长度（案例中 EX-1030 的地址设置为 1），如图 5-6-10 所示。
