5.7 EX-1120 与 PLC 连接
5.7.1 Machine Expert 与 EX-1120 连接及其配置
注意：
① IP 地址网段出厂默认是 192.168.0.X，可通过软件 IP Setting Tool 修改网段，适配器
拨码开关设置 IP 地址。
② EX-1120 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1120 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
③ EX-1120 适配器包含两种 PLC 类别模式：普通 PLC 和特殊 PLC 模式。特殊 PLC 指的是基
恩士 PLC，普通 PLC 指的是除基恩士外的其他厂商 PLC，出厂默认 PLC 类别模式为普通 PLC。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1120
1
1
EX-1120
EX-200H
2
1
EX-1120
EX-300H
1
2
EX-1120
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-7-1 所示
图 5-7-1 通讯连接图
2、硬件配置如表 5-7-1 所示
表 5-7-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Machine Expert
V2.0
PLC
1
M241
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX 系列远程 IO-用户手册
115
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中施耐德 M241 PLC 的 IP 地址为 192.168.1.39，EX-1120 适配器出厂默
认网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、安装 EDS 文件
打开 Machine Expert V2.0 编程软件，在菜单栏中选择“工具”>“设备存
储库”，在设备存储库窗口中选择“安装”，如图 5-7-2 所示，选择 EDS 文件夹下
的“通用版本”>“EX-1120_V1.1”并确认安装。
图 5-7-2 安装 EDS 文件
5、新建工程与设备组态
打开 Machine Expert V2.0，创建工程，并在设备树下右击“EtherNET_1”
选择“添加设备”，如图 5-7-3 所示，
在添加设备窗口中选择“协议管理器”>“工业以太网管理器”，如图 5-7-4
所示，右击设备树下“_(工业以太网管理器)”>“添加设备”，在设备窗口中，
供应商选择“DECOWELL AUTOMATION CO.,LTD”,并在设备目录中选择“EX-1120”,
如图 5-7-5 所示。
图 5-7-3 添加设备
EX 系列远程 IO-用户手册
116

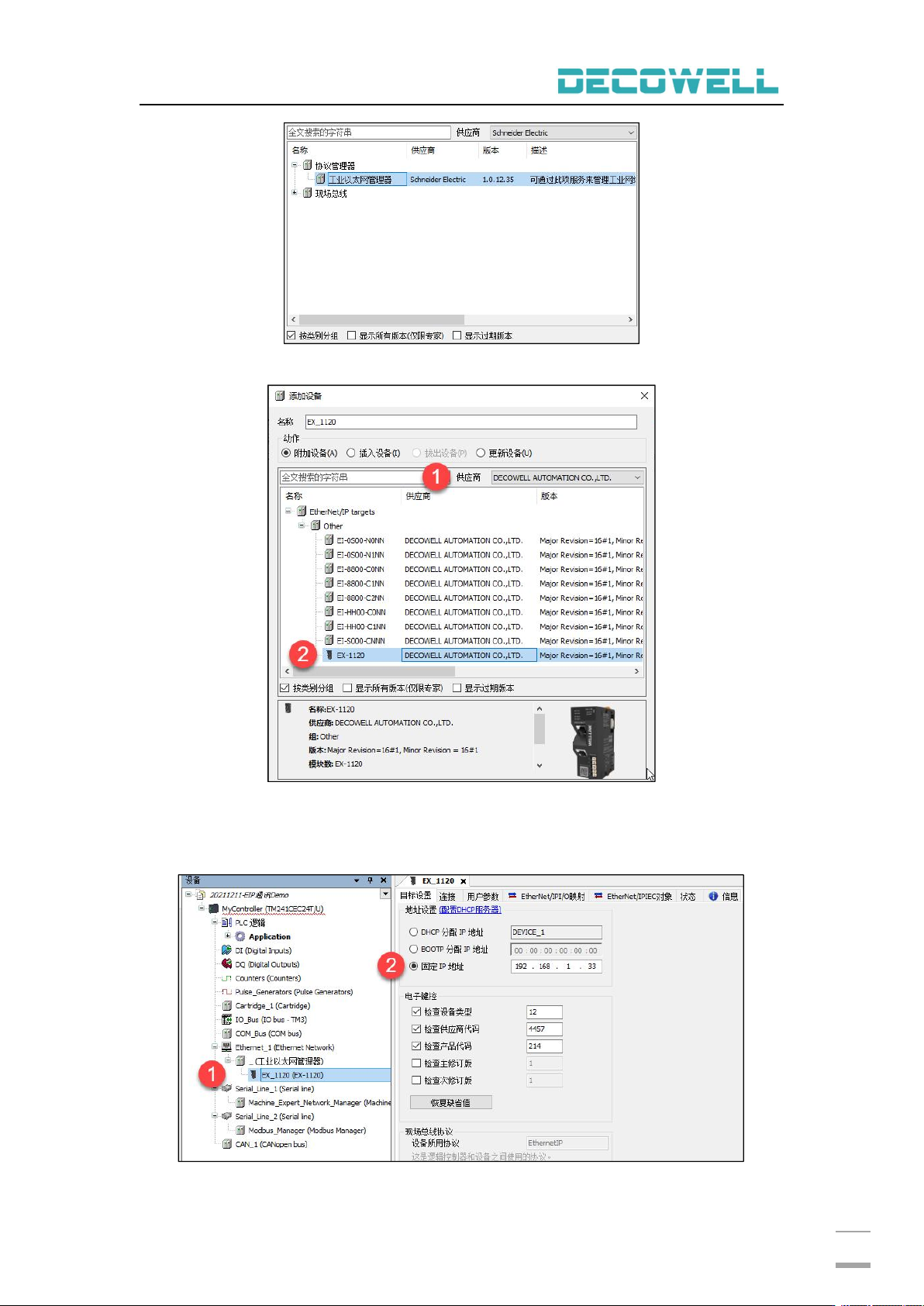

图 5-7-4 添加工业以太网管理器
图 5-7-5 添加 EX-1120
配置 EX-1120 参数，双击设备树中“EX-1120”，配置 IP 地址为固定 IP 地址，
如图 5-7-6 所示。
