EX 系列远程 IO-用户手册
52
图 4-22 EX-6111 高速脉冲输出模块接线图
注意：EX-6111 模块与驱动器连接线缆不带屏蔽，建议长度不超过 1.5m，带屏蔽不超过 2m。
图 4-23 EX-6121 高速脉冲输出模块接线图
注意：EX-6121 模块与驱动器连接线缆不带屏蔽，建议长度不超过 1.5m，带屏蔽不超过 10m。
4.2.8 通讯模块接线图
EX-6301 模块接线图如图 4-24 所示。
EX-6311 模块接线图如图 4-25 所示。
EX-6321 模块接线图如图 4-26 所示。
EX 系列远程 IO-用户手册
53
图 4-24 EX-6301 模块接线图
提示：EX-6301 模块与 RS485 主/从设备之间的通讯距离取决于通讯介质（如通讯电缆或无
线中继）或波特率。
图 4-25 EX-6311 模块接线图
提示：EX-6311 模块与 RS232 主/从设备之间通讯距离使用带屏蔽电缆建议距离不超过 15m。
EX 系列远程 IO-用户手册
54

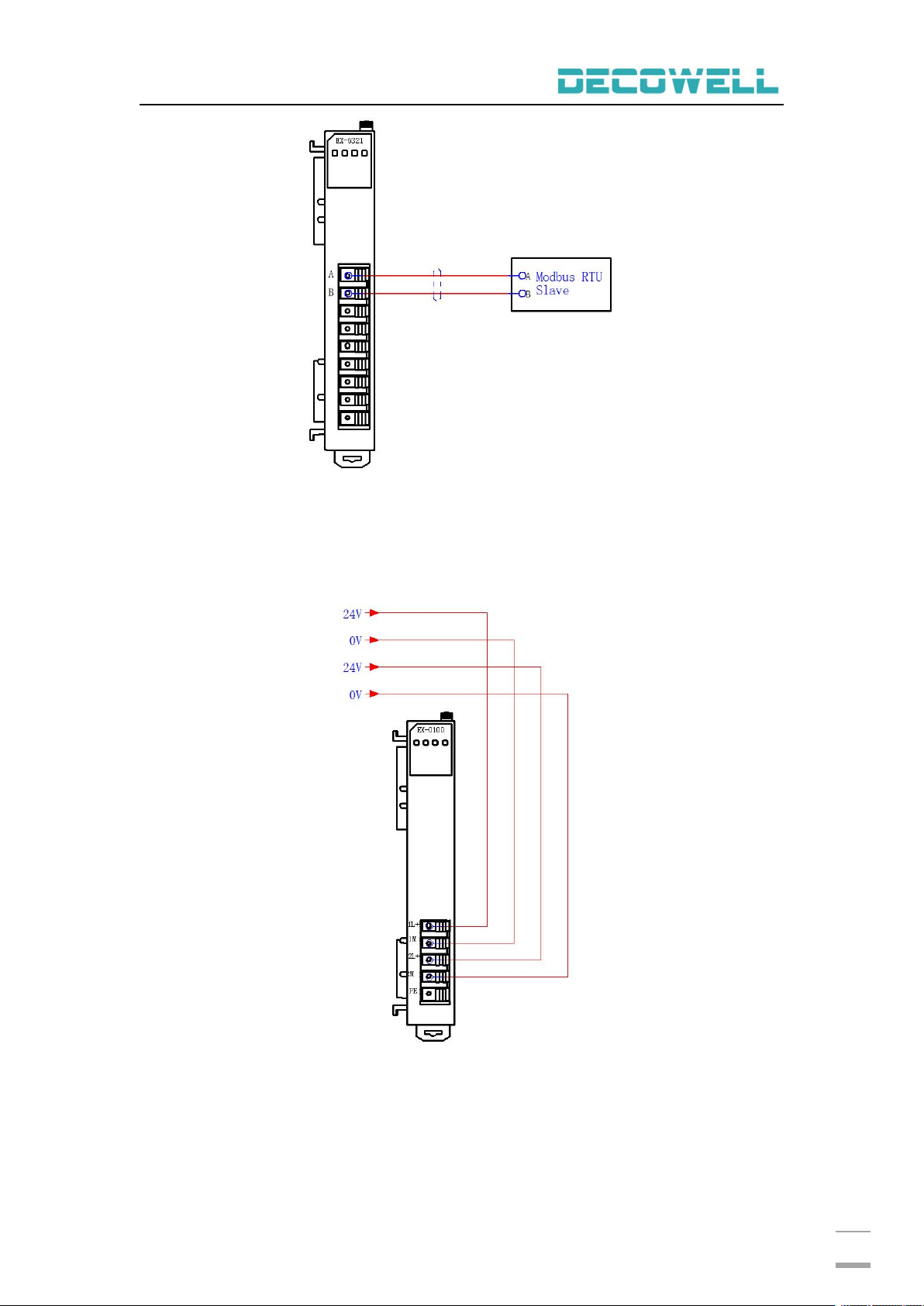

图 4-26 EX-6321 模块接线图
4.2.9 电源模块接线图
电源模块 EX-0100 需要接入两组 DC24V 电源线，1L+/1M 为系统电源、2L+/2M
为 IO 电源，建议从同一个 DC24V 电源模块中接出两组电源线分别接入适配器系
统电源、I/O 电源，接线如图 4-27 所示。
图 4-27 电源模块接线图
