3.3.3 防止传出不良基板
为防止在印刷检查中判定为不良 (NG) 的基板被传送到后工序机，配备了传出侧加长传送装置 ( 选配 ) 的印刷机具
备下列功能。
●防止用手将基板放置在传送装置上
如果在基板程序中将“印刷检查”功能设置为“使用”时，除从印刷机的传送部传出的基板以外，禁止自动运行中向传出侧
加长传送装置传送基板。因此，用手将基板放置在传出侧加长传送装置时，会显示下图所示的错误警告画面，只要不取下该
基板，就不会开始自动运行。

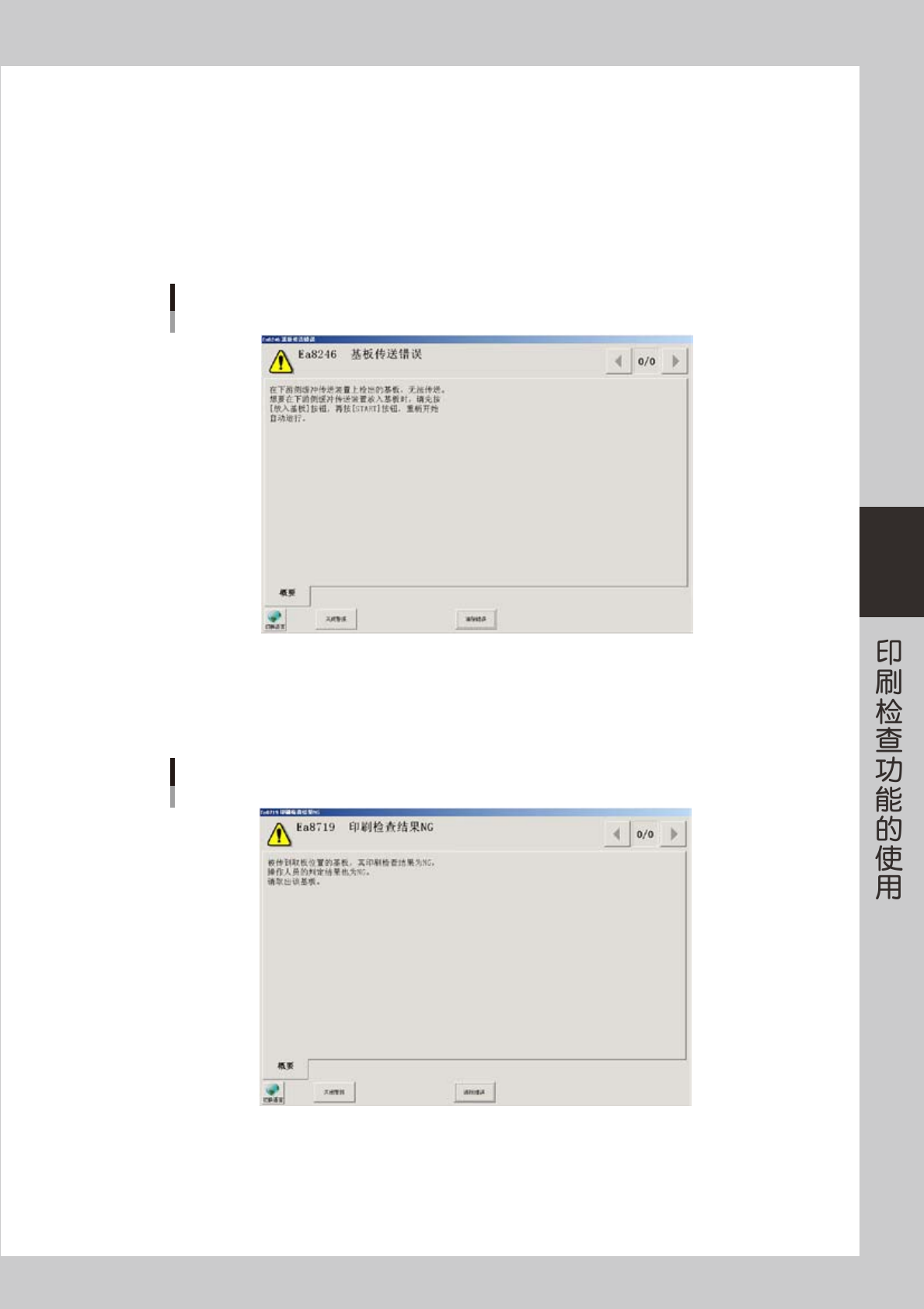

基板传送错误的警告画面
76417-L3-00
●防止传送不良基板
如果在传出侧加长传送装置上有印刷检查中被判定为不良的基板被搁置的状态下，就对自动运行进行复位，会显示下图所示
的错误警告画面，警告忘了取出不良基板。此时，必须取出传出侧加长传送装置上的基板后，再进行复位。
忘记取出不良基板时的警告画面
76418-L3-00
4-18
4
印刷检查功能
4.将检查结果数据保存到文件中
本章节，介绍将印刷检查结果数据和合计数据保存到文件中的方法。文件保存方法有自动保存和手动保存两种。
4.1 自动保存
想要使检查结果自动保存在文件中，必须进行下列设置。
1
按生产设计画面的 [ 应用程序设置 ] 按钮。
打开设置对话框画面。
2
选择“自动保存”选项卡，按 [ 印刷检查 ] 按钮。
打开“印刷检查结果文件保存设置”对话框画面。在下图所示对话框中进行必要的设置。
“印刷检查结果文件保存设置”对话框
76419-L3-00
· 将印刷检查结果详细数据保存在文件中
需要使印刷检查结果详细数据自动保存在文件中时，勾选。
检查结果详细数据文件，以指定的文件名输出到所指定的文件夹中，以 CSV 格式保存。
· 仅限检出不良时保存在文件中
勾选该选择框，表示只在检出不良时，才将印刷检查结果详细数据文件输出并保存在文件中。
· 将印刷检查不良图像保存在文件中
需要使印刷检查中检出不良时的检查图像自动保存在文件中时，勾选。
· [IMG]、[BMP] 按钮
指定自动保存印刷检查不良图像时的图像文件格式。选择 [IMG] 或 [BMP]。
· 将印刷检查结果合计数据保存在文件中
想要将印刷检查结果的合计数据保存在文件中时，勾选。合计数据将自动保存在指定的文件夹中。
4-19
4
印刷检查功能
· 文件夹名
按 [ 浏览 ] 按钮，指定保存印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件用的文件夹。
如果是与网络相连接的外部电脑的驱动器，可以任意指定。
· 按日期创建文件夹
按日期创建文件夹，并将印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件保存在该文
件夹中时，勾选。如果不勾选，则保存到“文件夹名”输入框中所指定的文件夹中。
· 在文件名中附加标头
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加标头时，勾选。
在“文件名标头”输入框中输入标头。
· 文件名标头
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加标头时，在此输入。
· 在文件名中附加基板名
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加基板名时，勾选。
· 在文件名中附加基板号码 ( 生产的基板张数 )
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加基板号码 ( 生产的基
板张数 ) 时，勾选。
‧
在反馈结果的文件名中附加分支号码
需要按版本管理印刷结果时使用。如果不勾选，当相同基板多次发生不良时，只会保留最新结果。
分支号码附加在文件名的末尾。
3
设置完毕后，按 [OK] 按钮。
自动被保存的项目和时机，如下表所示。
■ 保存项目和保存条件
保存项目
视野号码、对象号码、对象类型、X 位置偏移量、Y 位置偏移量、面积比率％、自动决定界限值
错误代码、检查结果合计数据
保存时机
在自动运行过程中完成检查时
·将与基板程序中的视野相关联的所有项目保存在文件中。
·保存之前，先确认所指定的驱动器的磁盘可用空间 ( 可用空间在 1MB 以下时，不会保存结果文件而
会显示空间不足的错误警告画面，停止自动运行。)
·保存过程中会显示对话框。
限制事项
·不可指定网络驱动器以外的文件夹名。
·文件夹内的文件数量基本上没有限制。但，文件系统是 FAT 时，由于根目录 ( 直属各驱动器 ) 下只
能保存 512 个文件，所以不可直接指定根目录为文件夹名。
INSPRES [CUK_98001] 00000122 NG.csv
INSPRES [CUK_98001] 00000122 V010_1.bmp
INSPRES [CUK_98001] 00000122 V010_2.bmp
INSPRES [CUK_98001] 00000122 V040_1.bmp
INSPRES [CUK_98001] 00000122 V040_2.bmp
INSPRES [CUK_98001] 00000143 NG.csv
INSPRES [CUK_98001] 00000143 V040_1.bmp
INSPRES [CUK_98001] 00000143 V040_2.bmp
INSPRES [CUK_98001] 00000143 V045_1.bmp
INSPRES [CUK_98001] 00000143 V045_2.bmp
基板号码为122的
印刷检查结果文件
基板号码为143的
印刷检查结果文件
INSPRES [CUK_98001] 00000122 NG. csv
INSPRES [CUK_98001] 00000122 V010_1(1). bmp
INSPRES [CUK_98001] 00000122 V010_2(1). bmp
文件名标头 基板名 基板号码
用1次照明所拍摄的图像
用2次照明所拍摄的图像
视野号码与图像号码 ("_1"/"_2")
检查结果 ("OK"/"NG")
反馈时的分支号码
自动输出的印刷检查结果文件名 例
