3-6
3
印刷检查功能
4.根据试印刷检查的结果修改参数
4.1 确认与修改对象数据
在此，以检查结果为位置不良 ( 偏位 ) 为例介绍如何查明被错误识别的原因和调整参数的方法。如果不将错误识别
修改正确，会导致频繁发生检查结果不良和误识别。
1
选择不良对象。
从对象检查结果栏选择不良对象，或用 [ 选择 ] 按钮直接在图像上选择不良对象。
[监控屏] -“印刷检查”选项卡画面
对象检查结果栏
[选择]按钮
[对象调整]按钮
直接用鼠标
选择
76302-L3-00
2
按 [ 对象调整 ] 按钮，打开对象的辅助调整对话框画面。
3
检查所选不良对象的识别图像。
1. 按 [ 跟踪 ] 按钮，监控屏切换到选定的对象处。
2. 将印刷检查监控屏模式切换为“跟踪结果”，按 [ 对象识别测试 ] 按钮。
对象调整画面
印刷检查监控屏模式
[跟踪]按钮
[对象识别测试]按钮
76303-L3-00
3-7
3
印刷检查功能
4
确认识别结果。
查看识别图像，确认在当前的设置下锡膏的状态。下图是将不存在锡膏的部分也作为锡膏误识别的示例。
识别结果
焊盘不良
桥接不良
基板
此部分被误识别为锡膏锡膏
焊盘
基板部分被识别为锡膏高差
75301-L3-00
5
调整参数。
调整参数，使监控屏画面的绿线正好框住锡膏。主要调整“自动界限值偏移量”、“锡膏上噪点消除数”、“锡
膏外噪点消除数”等参数。
‧
自动界限值偏移量 ：0 〜 -10
‧
锡膏上噪点消除数 ：0 〜 2
‧
锡膏外噪点消除数 ：0 〜 2
U: 自动界限值偏移量 ( 输入范围 ：-100 〜 100、默认值 ：0)
“界限值自动决定”栏的设置为“使用”时，输入相对于自动决定的界限值的偏移值。每次检查时，
都会在自动决定的界限值上加上偏移值后作为界限值使用。
W:锡膏上噪点消除数 ( 输入范围 ：0 〜 10、默认值 ：0)
进行印刷检查时，锡膏上的助焊剂可能会导致出现识别不稳定的现象。
此时，可以通过输入该参数来减少噪点的影响。对检查对象按此处所设置的级别消除噪点。但，消除
数太大，会导致识别到的锡膏形状发生变形。
锡膏上的助焊剂所产生的噪点，随界限值的变化而变化。该参数，只限因界限值的设置导致出现检查
结果不稳定时才使用。
X: 锡膏外噪点消除数 ( 输入范围 ：0 〜 10、默认值 ：0)
进行印刷检查时，焊盘周围部分的丝印或焊盘边端的隆起部分等可能会被误识别为噪点，导致检查不
稳定。此时，可以通过输入该参数来消除锡膏以外的噪点部分。对检查对象按此处所设置的级别消除
噪点。但，消除数太大，会导致识别到的锡膏形状发生变形。
通常，是通过设置界限值来控制识别范围，使只能识别出锡膏。但，当设置界限值也难以将周围部分
区分开时，使用该参数。
6
按 [ 对象识别测试 ] 按钮，确认修改结果。
反复调整参数和进行“对象识别测试”，直至检查结果为 OK。
7
对其它不良对象也进行确认并修改参数。
3-8
3
印刷检查功能
4.2 确认与修改视野数据

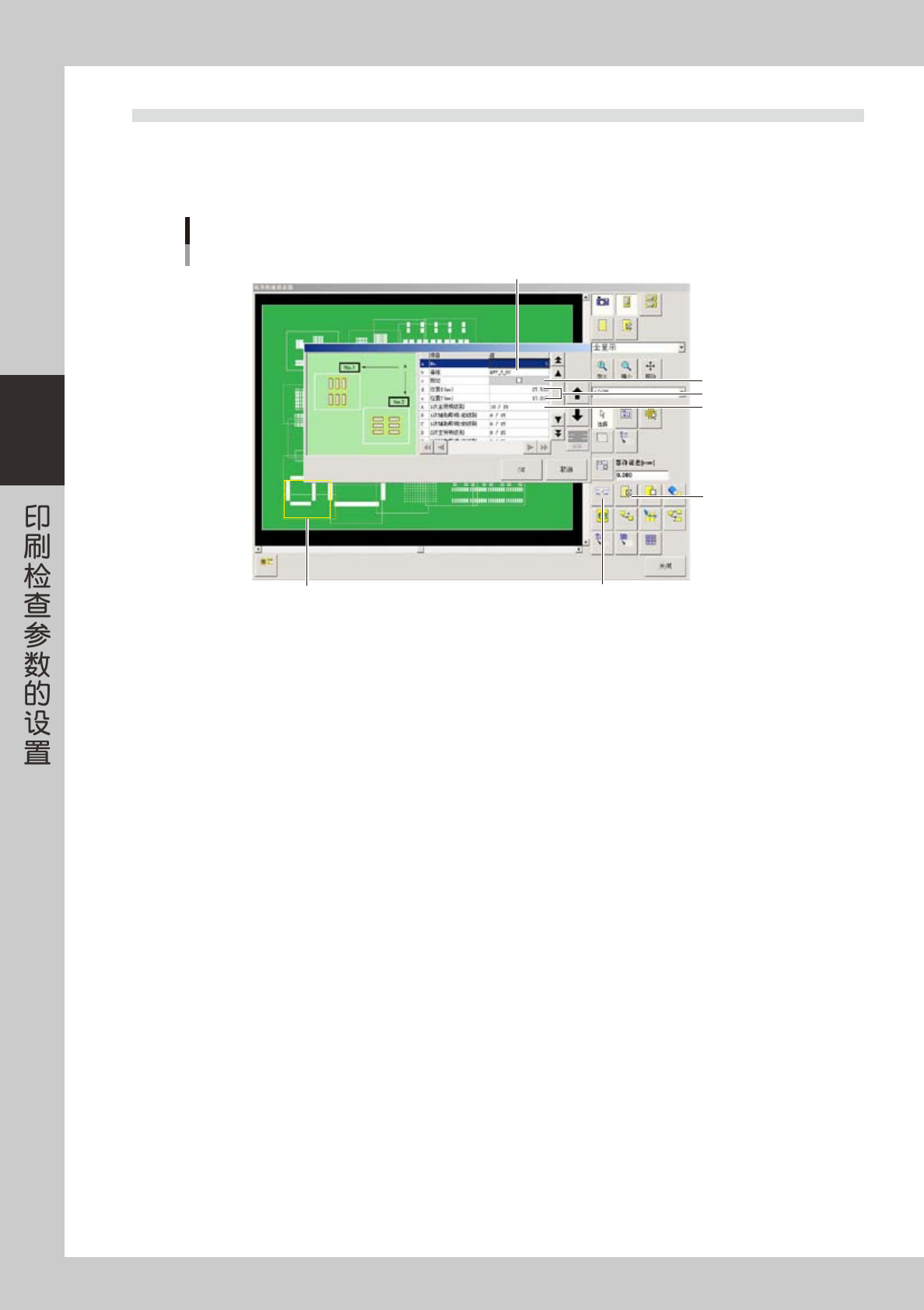

按 [ 检查 ] -“视野”选项卡画面的 [ 图像 ] 按钮，打开如下所示的图像查看器画面。选择想要确认的视野并按 [ 显
示编辑对话框 ] 按钮，打开编辑对话框画面。在该画面中可以确认或修改视野 No.、备注、跳过、X、Y 坐标等参数。
1 个基板程序最多可登录 512 个视野数据 ( 如果中途有空白行，则不会对空白行以后的视野数据进行检查 )。
视野数据
[显示编辑对话框]按钮
[跳过]按钮
所选视野
1
2
4
3
76304-L3-00
1. 备注 (b)
根据需要，输入视野的备注。最多可输入 11 字符。输入备注之后，如果进行视野匹配，备注栏中所输
入的内容会被删除。
2. 跳过、[ 选择框 ] 按钮 (c)
如果有在自动运行中不需要检查的视野，可设置为“跳过”。在图像查看器画面选择视野后，按 [ 跳过 ]
按钮。在“视野”选项卡内也可以设置。此时，按 [ 选择框 ] 按钮使“跳过”列变为可编辑状态后。勾
选选择框。此处如果设置为跳过，则使用该视野进行检查的所有对象都将被跳过。
3. 位置 X、Y(d、e)
位置 X、Y，是检查相机以基板原点为基准进行拍摄时的位置坐标。将此处所设置的坐标作为拍摄时的
中心进行印刷检查。检查对象不必一定要在画面中央，但在决定拍摄位置时必须使使用该视野的检查
对象的检查范围全部进入画面范围以内。
如果使用“视野匹配”功能自动创建视野数据，可以获得最佳坐标。
4. 照明级别 (A 〜 F)
参照后述“4.2.1 照明级别”。
