2-22 2 印刷检查功能 9 确认转换状态。 转换 GBR 数据的过程中会显示进度条。解析数据和整理对象数据完成后，进度条自动关闭。 1. 按 [ 取消 ] 按钮，关闭转换对话框。 2. 按 [ 检查对象图像查看器 ] 按钮，确认转换状态。 确认转换状态 正常转换时 原点偏移时 坐标集中或分散时 重新指定0省略方法和整数部、 小数部的位数 修改检查原点(X,Y) 75213-L3-00 0 根据需要，修改数据。 如果没有得到正常的转换…
2-21
2
印刷检查功能
指定轴方向 X、Y
想要将 GBR 数据的符号 ( ＋、－ ) 沿 X 轴或 Y 轴方向翻转时，设置为“镜像”。
不必翻转时，设置为“标准”。
0 省略方法 (GBR 数据为扩展格式时，不需设置 )
指定 GBR 数据坐标值的“0”省略方法为“省前 0”或“省后 0”。
例如∶ 6 位数时，选择在５位数表示的数据前或后加上“0”使之成为 6 位数。
坐标值指定方法 (GBR 数据为扩展格式时，不需设置 )
指定 GBR 数据坐标值为“绝对值 ( 以 GBR 数据原点为基准 )”或“相对值 ( 相对于前 1 数据值的偏移量 )”。
整数部位数、小数部位数 (GBR 数据为扩展格式时，不需设置 )
指定 GBR 数据坐标值的整数部和小数部的位数。
例如∶ 123.456 的 6 位数数据时，指定整数部为“3”，小数部也为“3”。
单位 (GBR 数据为扩展格式时，不需设置 )
指定 GBR 数据坐标值的单位为“毫米”或“英寸”。
8

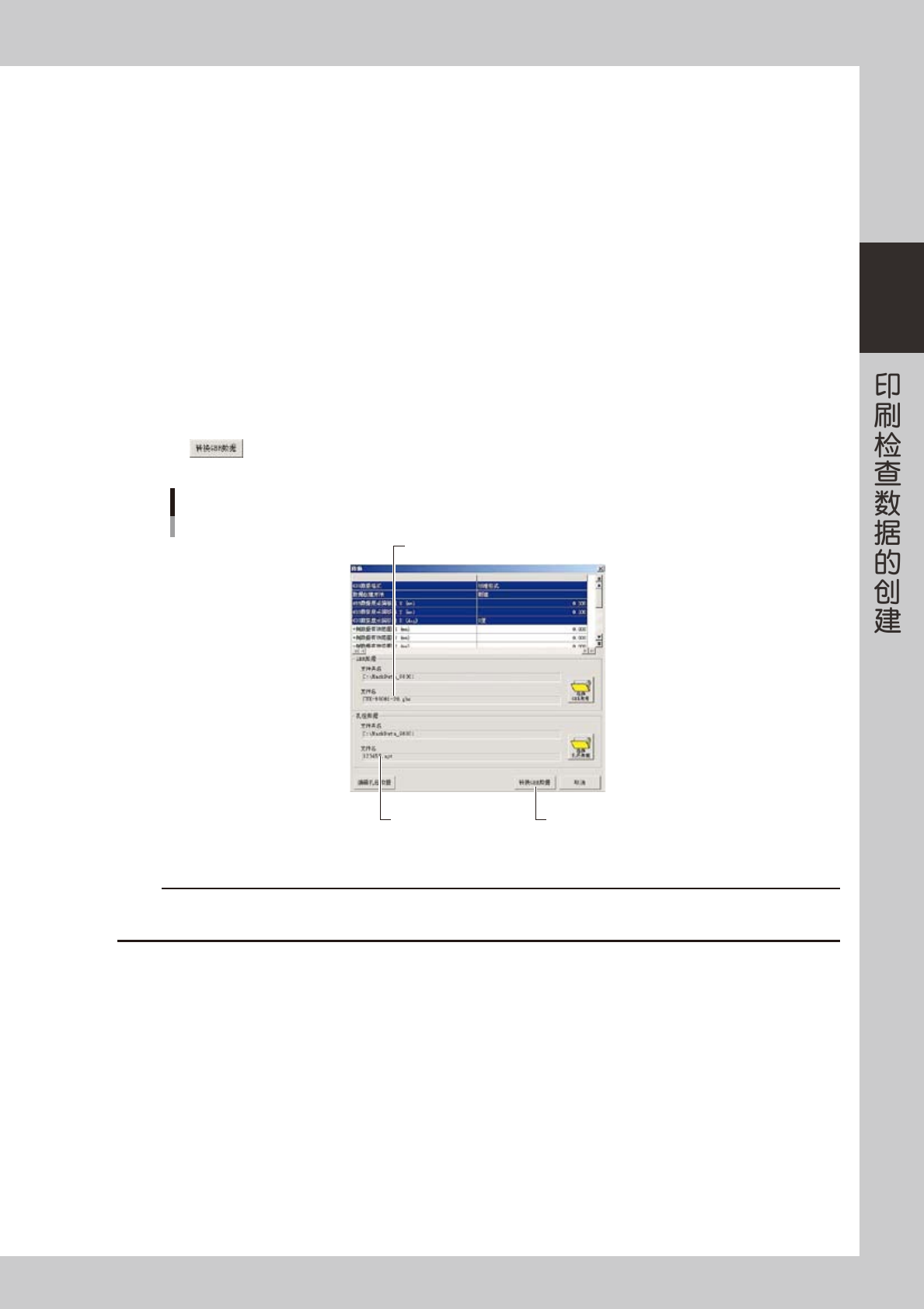

转换 GBR 数据。
按 [ 转换 GBR 数据 ] 按钮，自动根据所设置的条件转换指定的文件。
GBR数据文件名
孔径数据文件名
(仅限标准格式时)
[转换GBR数据]按钮
转换GBR数据
76218-L3-00
c
注意
使用印刷检查功能时，基板基准位置必须和检查基准位置一致。例如 ：以中心为检查基准位置进行转换时，如果更改了基板宽度，
则检查位置可能会发生偏移。
2-22
2
印刷检查功能
9

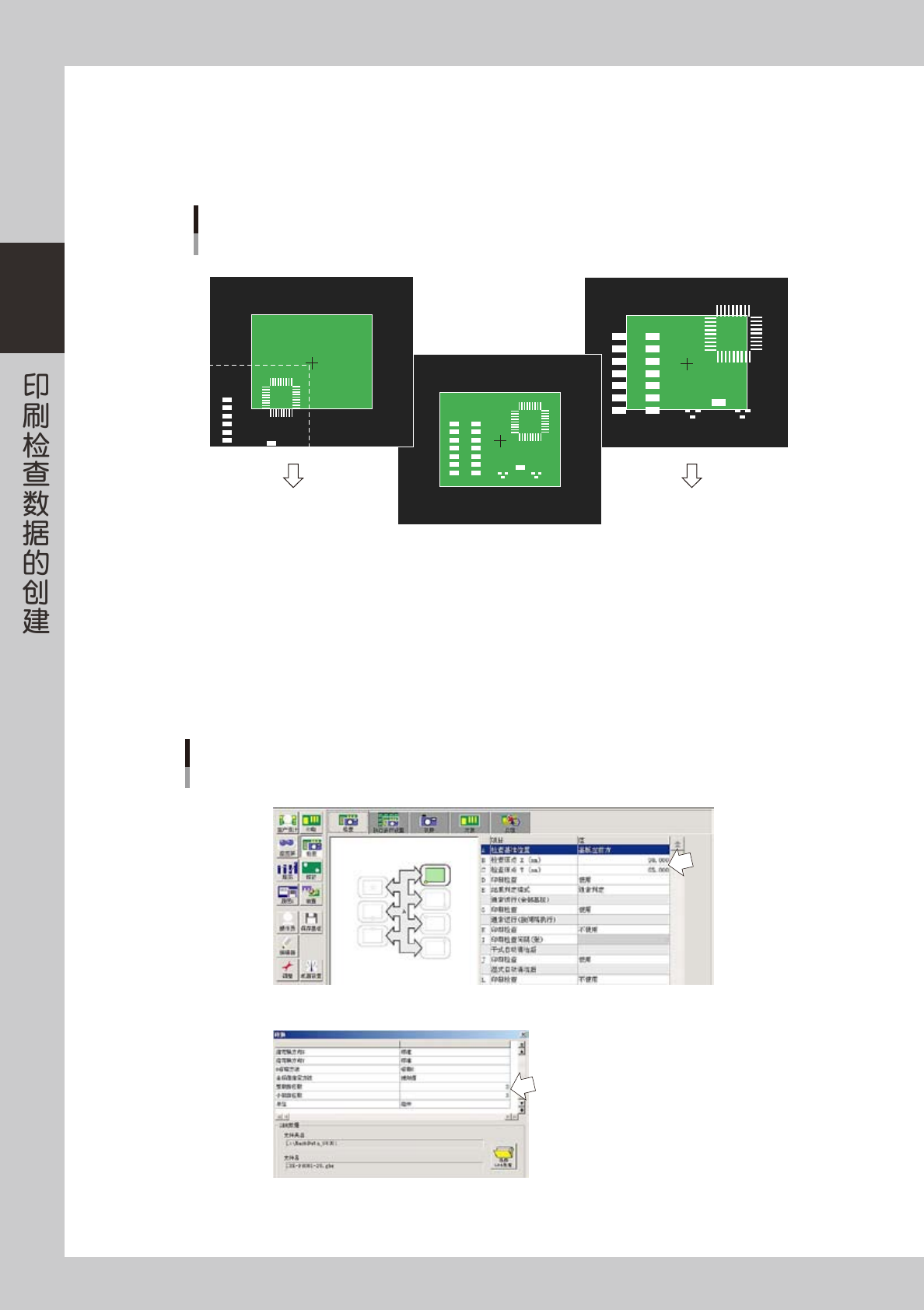

确认转换状态。
转换 GBR 数据的过程中会显示进度条。解析数据和整理对象数据完成后，进度条自动关闭。
1. 按 [ 取消 ] 按钮，关闭转换对话框。
2. 按 [ 检查对象图像查看器 ] 按钮，确认转换状态。
确认转换状态
正常转换时
原点偏移时 坐标集中或分散时
重新指定0省略方法和整数部、
小数部的位数
修改检查原点(X,Y)
75213-L3-00
0
根据需要，修改数据。
如果没有得到正常的转换结果 (Step9) 时，必须对下列内容进行修改。
‧
GBR 数据与检查原点不一致时，在“检查”选项卡内的“检查原点 X、Y”栏输入偏移量，对齐检查原
点。在上图示例中，因 GBR 数据的原点在中央，所以输入基板尺寸的一半 (X，Y)。
‧
GBR 数据的缩小比例尺不正确时，必须重新转换。返回 Step7，在“整数部、小数部位数”栏输入正
确的位数。
检查原点与GBR数据转换后的原点不一致时
GBR数据转换后的缩小比例尺不正确时
根据需要修改数据
76219-L3-00
2-23
2
印刷检查功能
n
要点

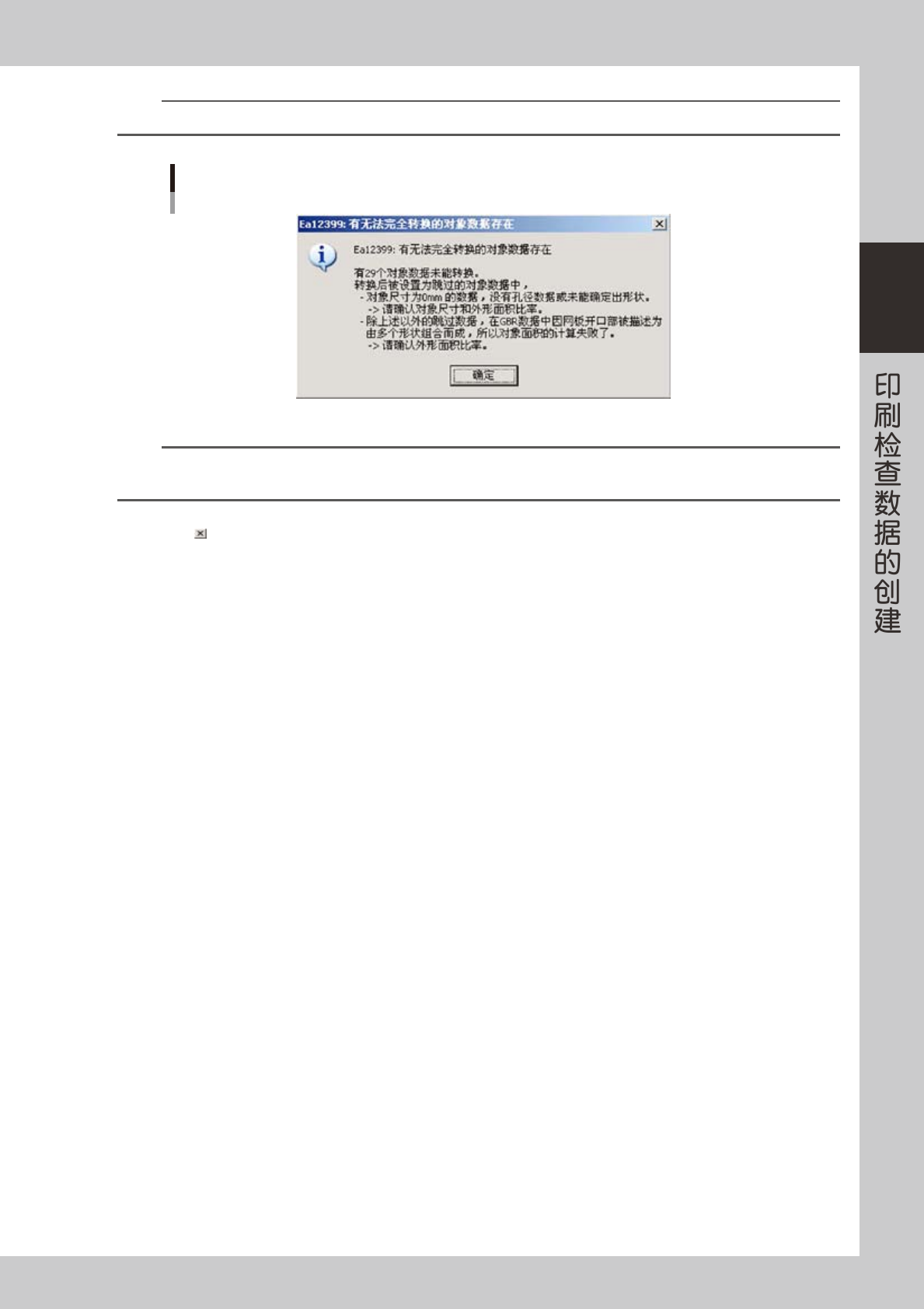

如果有无法转换的数据存在时，会显示如下所示的提示画面。确认提示内容后，按 [ 确定 ] 按钮。
提示画面
76220-L3-00
n
要点
该提示画面是为确认是否需要对已转换的数据进行补充编辑而显示的。例如 : 开口部为多种形状合成时，检查对象会自动被设置为
“跳过”。打开印刷检查图像查看器，确认是否需要取消“跳过”。
q
按 [ 关闭 ] 按钮，关闭检查对象图像查看器画面。
w
保存基板程序。
按 [ 保存基板程序 ] 按钮或选择“文件”-“保存基板程序”命令保存基板程序。需要用其它名称保存时，
使用“文件”-“将基板程序另存为”命令。
e
关闭编辑器画面。
按 [ 关闭 ] 按钮，或选择“文件”-“退出”命令关闭画面。
