2-11
2
印刷检查功能
2.印刷检查数据的创建
印刷检查数据的创建方法有 2 种。1 种是利用 GBR 数据转换功能，从 GBR 数据转换成印刷检查数据的方法 ；1 种
是利用网板扫描功能，直接扫描网板开口部后创建的方法。下面，详细介绍这 2 种方法。
2.1 印刷检查数据的创建流程
想要使用印刷检查功能，必须先创建作为 OK、NG 判定基准用的印刷检查数据。
印刷检查数据的创建方法，大致可分为以下 2 种。
1. 从 GBR 数据创建印刷检查数据
通常，锡膏印刷所使用的网板是以记述印制电路板图案的 GBR 数据为基础制作的。可以利用该 GBR 数据创建印刷检查数据。
2. 通过扫描网板创建印刷检查数据
创建实际所用基板的位图数据，通过与扫描网板所取得的数据进行比较来创建印刷检查数据。
n
要点
利用网板扫描功能时，如果开口部太小，可能无法准确取得形状数据。因此，如果可以得到 GBR 数据时，建议最好使用 GBR 数据
转换功能创建。

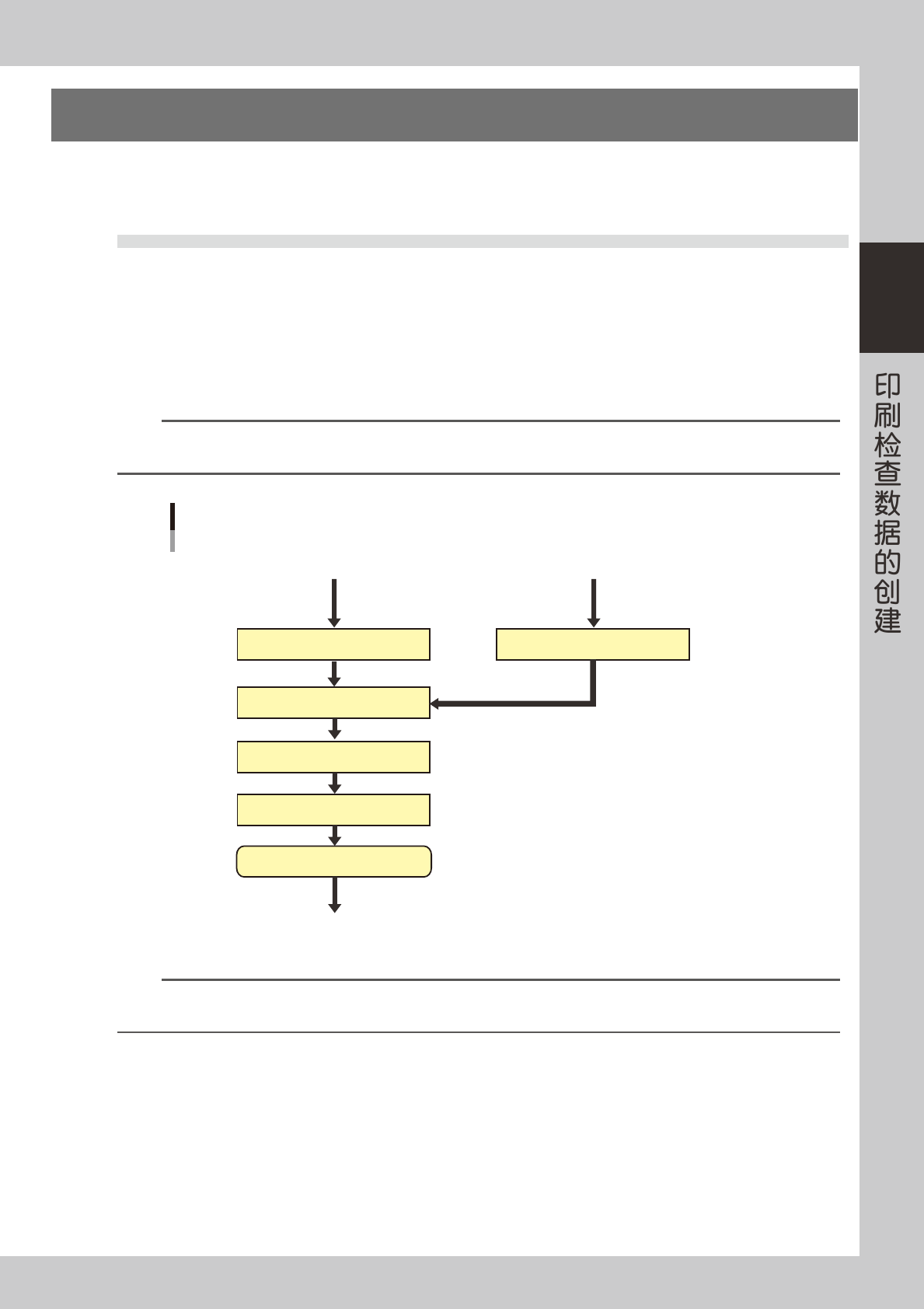

印刷检查数据的创建流程
3. 视野匹配
4. 视野识别顺序的优化
2.2 使用GBR数据转换功能 2.3 使用网板扫描功能
从GBR数据创建印刷检查数据 通过扫描网板创建印刷检查数据
转换GBR数据
确认和编辑对象数据
创建视野数据
对视野识别顺序进行优化
印刷检查数据创建完毕
进入印刷检查参数的设置
扫描网板
75202-L3-00
n
要点
此处所创建的印刷检查数据的各项参数，已预先自动设置了标准值。但，有必要根据“基板材质”、“焊盘表面处理”、“锡膏材质”、
“其它条件”等更改参数。详细内容，请参阅第 3 章“印刷检查参数的设置”利用辅助调整功能确认检查状态和更改必要的参数。
2-12
2
印刷检查功能
2.2 使用 GBR 数据转换功能
下面，介绍利用 GBR 数据转换功能，从 GBR 数据创建印刷检查数据的方法。根据所使用的 GBR 数据的格式 ( 标
准格式或扩展格式 ) 不同，创建步骤会有所不同。
2.2.1 文件的确认
想要在 GBR 数据转换功能中使用的 GBR 数据，必须是制作网板时所使用的数据。如果使用基板用的数据或其它数
据，可能会导致转换结果不准确，这是因为基板的焊盘尺寸与网板开口部的尺寸是不相同的。

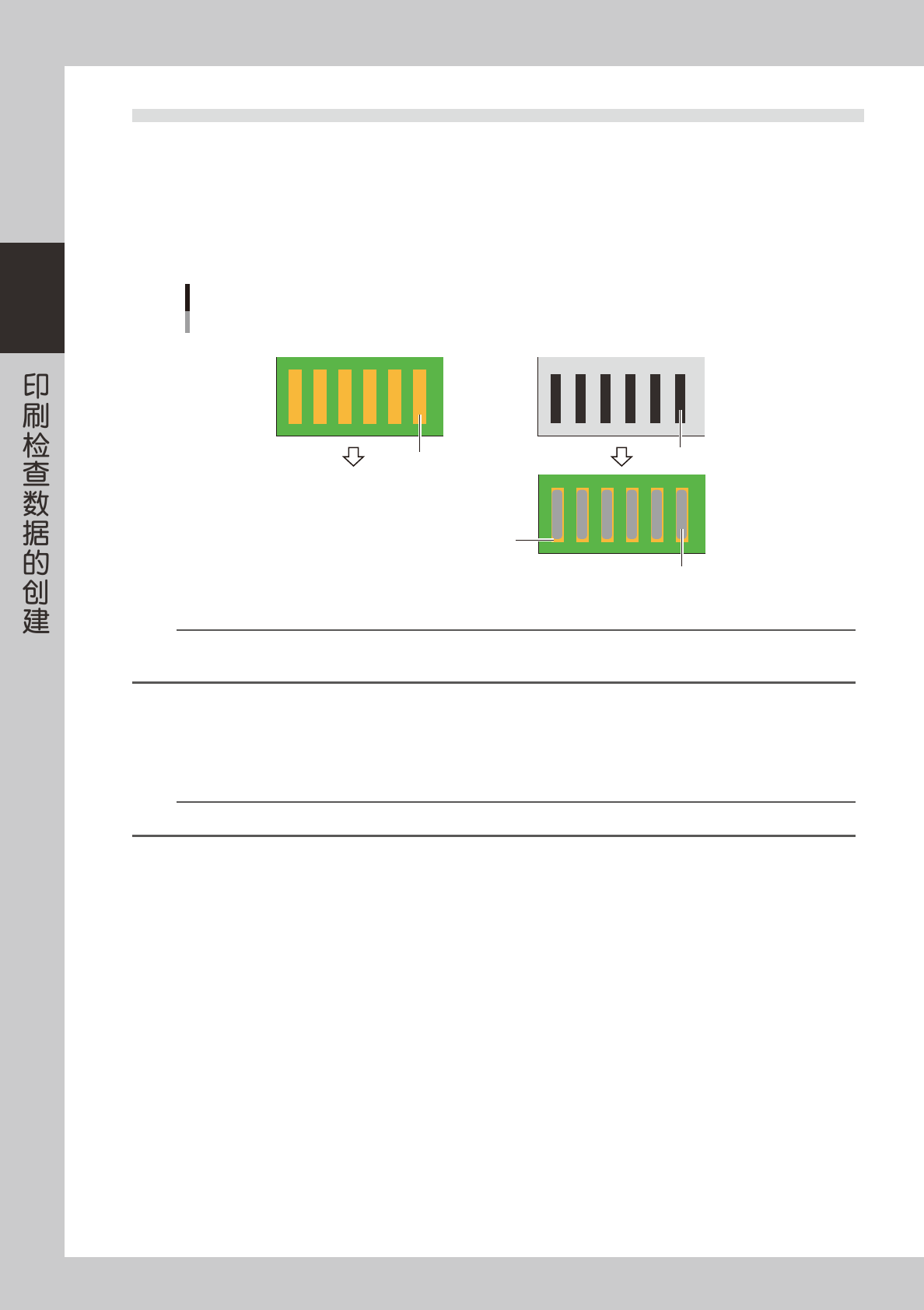

确认想要使用的文件
与印刷后的锡膏尺寸不一致
焊盘
焊盘
网板开口部
锡膏
使用基板用的GBR数据(焊盘用) 使用网板用的GBR数据
NG
75203-L3-00
n
要点
GBR 数据，根据基板的构造分为多种类型。因 GBR 数据转换功能无法自动辨别这些类型 ( 阻焊面、外形、丝印面等 )，所以有必要
向创建 GBR 数据的人员确认 GBR 数据的类型。
2.2.2 GBR 数据与孔径数据文件的打开
GBR 数据和孔径数据，可以按下列方法打开。
n
要点
如果不按照下列方法，只双击文件，当计算机内安装有其它可以使用 GBR 数据或孔径数据的软件时，可能会启动该软件。
1
打开对象文件。
选择想要打开的文件，右击选择“打开”。
2
选择动作。
选择“从列表中选择程序”后，按 [ 确定 ] 按钮。
3
从应用程序中选择“记事本”。
从程序列表中选择“记事本”并确认没有勾选“始终使用选择的程序
‥‥‥
”后，按 [ 确定 ] 按钮。
2-13
2
印刷检查功能
2.2.3 GBR 格式的确认
●确认字符编码
按照前述“2.2.2 GBR 数据与孔径数据文件的打开”的步骤打开 GBR 数据，确认所显示的内容。
‧
确认所显示的字符是否可以作为数值和文字辨认。
‧
如果显示的是意思不明的文字或符号时，说明使用的是不支持的字符编码。
确认字符编码
G75*
D10*
G01X-1192000Y-510100D2*
G01X-1184600Y-510100D1*
G01X-1184600Y-522900D1*
G01X-1192000Y-510100D1*
明显为乱码
数值和文字可以辨认
打开文本数据时 打开二进制数据时
£— sample-R1608
œ¶@チ £@@フフÂ
？ ？？？
75204-L3-00
●确认是标准格式还是扩展格式
GBR 数据的格式，请向创建人员确认。
标准格式和扩展格式在内部数据的构成上是不同的，所以查看文件内容也可以推测是属于哪种格式。
确认格式
G75*
D10*
G01X-1192000Y-510100D2*
G01X-1184600Y-510100D1*
G01X-1184600Y-522900D1*
G01X-1192000Y-510100D1*
*
*
G04 PADS Layout (Build Number 2004.211.1) generated Gerber (RS-274-X) file*
G04 PC Version=2.1*
*
%IN “Sample.pcb”*%
文件开头有与设置相关的信息
G码、D码之后为坐标数据
标准格式
扩展格式
75205-L3-00
n
要点
在扩展格式中，与设置相关的信息之后显示孔径数据，孔径数据之后才显示坐标数据。
