印刷检查功能
●确认有无翻转 ( 扩展格式不需确认 )
一般，GBR 数据是以“从上方看基板”时的状态创建的。基板的正面和背面都是以“从正面看”时的状态创建的，
所以印刷背面时，必须“翻转”GBR 数据。
翻转方向是上下翻转或左右翻转，直接决定传入印刷机时的基板方向 ( 网板的安装方向 )。创建 GBR 数据时，如果
考虑了翻转，则没有必要翻转。
网板的翻转方向
从上方看时(无翻转)
左右翻转后 上下翻转后
75208-L3-00
n
要点
必须翻转却没有翻转时，在转换 GBR 数据之后，如果在“图像查看器”上显示，可以确认图案的方向从而可以判断翻转的方向。
●确认原点
确认 GBR 数据的原点。
GBR 数据的原点，根据创建 GBR 数据时使用的设备和软件不同而不同。如下图所示，虽然选择了检查基准位置，
但印刷位置坐标却不一致，此时必须输入偏移量。
检查基准位置 ：基板前侧左中右、基板里侧左中右、中央
GBR数据的原点
：GBR原点
基板外形
网板
a
c
e
e、 f：在上例中印刷位置坐标为负值
a、 b：从GBR原点至检查基准位置的偏移量
c、 d：从检查基准位置至印刷位置的X、Y坐标
f
b d
：检查基准位置
：印刷位置
GBR原点：左下
检查基准位置：前侧左下
(X、Y坐标都为正)
例1 例2
GBR原点：中央
检查基准位置：中央
(X、Y坐标为正和负)
75209-L3-00
n
要点
原点位置可以从转换后的 GBR 数据的 X、Y 坐标推测。例 ：X、Y 坐标都为正值时，即原点位置在基板的左前侧。
2-16
2
印刷检查功能
●确认绝对坐标和相对坐标 ( 扩展格式不需确认 )
绝对坐标 ：各坐标的坐标值都是相对与原点的距离。
相对坐标 ：各坐标的坐标值都是相对于前一数据坐标的距离。
相对坐标和绝对坐标
Y2
Y1
X1 X2
Y2
Y1
X1
X2
相对坐标 绝对坐标
75210-L3-00
n
要点
只看数值很难判断是绝对坐标还是相对坐标时，请向数据的创建人员确认。
此外，即使 GBR 数据为 RS274D ( 标准版本 )，但如果有格式说明时，可能绝对坐标会标示为“ABS”、相对坐标标示为“INC”等。
●关于印刷检查中无效的数据
在印刷检查功能中，部分制图功能命令、辅助命令的一部分等无法使用。
转换时会被忽略或转换失败后尺寸被更改而被作为跳过处理。
2.2.4 孔径格式的确认 ( 扩展格式无需确认 )
孔径数据的格式种类很多，因此 GBR 转换功能不可能支持所有孔径数据格式。可以支持的仅限转换功能专用格式。
一般，必须确认孔径数据的内容并在设置转换时手动输入。
-------------------------------------------------
GBR设置
ＡＰ表 ＝ 无
格式 ＝ 标准GBR（ＲＳ２７４Ｄ）
原点 Ｘ＝ 0mm Ｙ＝ 0mm
数值 ＝ 绝对坐标（ABS）
单位 ＝ 毫米
小数位数 ＝ 3位
ＥＯＢ ＝ *
有无圆弧Ｇ７５、Ｇ７４ ＝ 有
涂色的Ｄ码 ＝ D999
勾边的Ｄ码 ＝ D999
--------------------------------------------------
名称 D码
0.001t D208 CIRCLE 0.001
0.01 D111 CIRCLE 0.01
0.01t D210 CIRCLE 0.01
确认孔径数据的格式
0,001t D208 CIRCLE 0.001
孔径数据名
不使用
D码的号码
与GBR数据对应
有些数据文件开头有GBR数据的格式设置
孔的形状
圆形、矩形、椭圆形、正多边形等
也有只使用C、R、O、P等第1个字母的情况
孔的尺寸
圆形为直径
矩形和椭圆形为X和Y的数值
有与GBR数据内D码对应的孔径数据
75211-L3-00
2-17
2
印刷检查功能
2.2.5 进行 GBR 数据转换
1

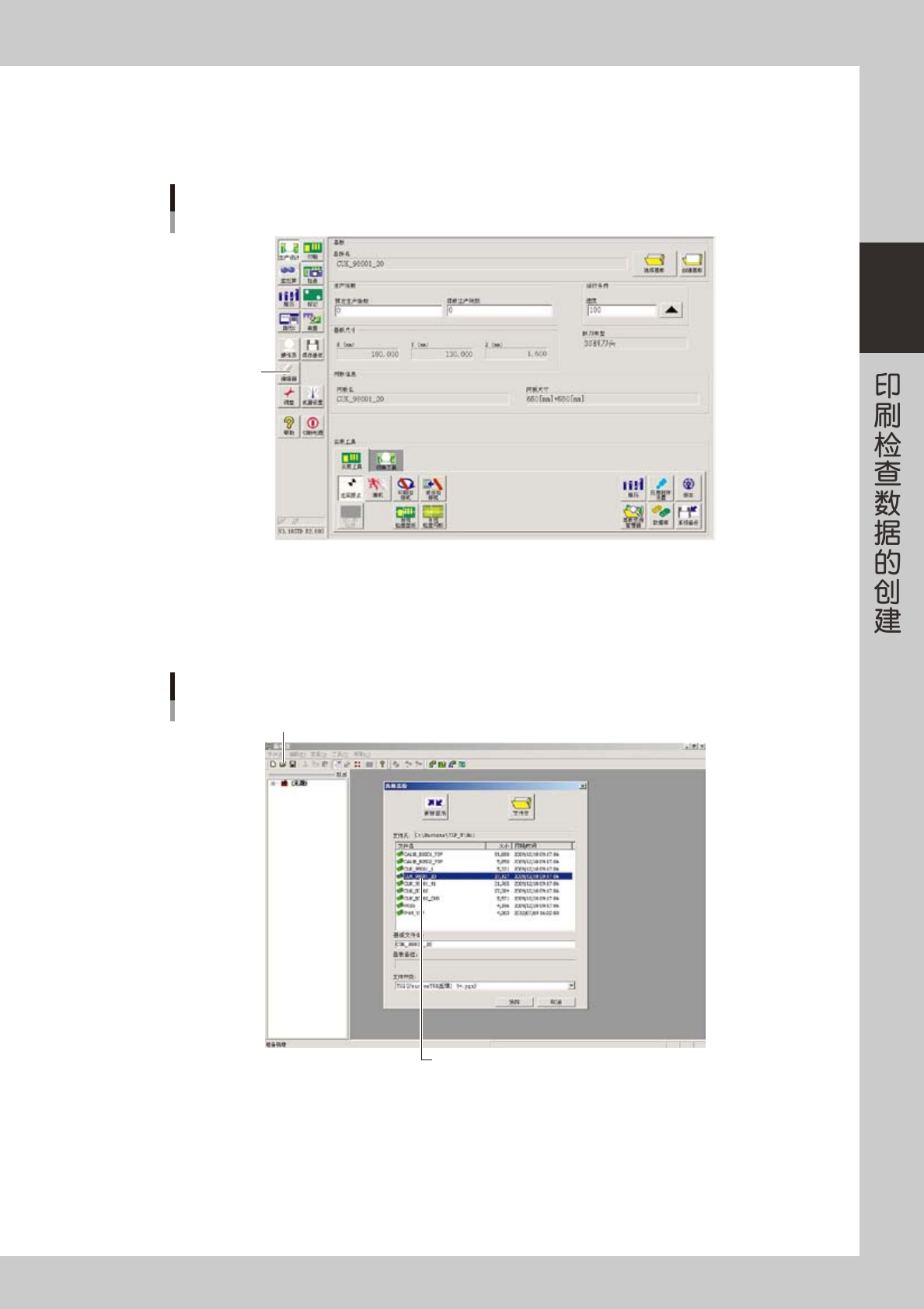

按 [ 编辑器 ] 按钮，启动编辑器。
[编辑器]按钮
[编辑器]按钮
76211-L3-00
2
选择想要进行印刷检查的基板程序。
按 [ 打开基板程序 ] 按钮，打开“选择基板”对话框，选择想要进行印刷检查的基板程序后，编辑器画面
显示所选基板程序。
选择想要进行印刷检查的基板
选择基板程序
[打开基板程序]按钮
76212-L3-00
