2-31 2 印刷检查功能 2.3.3 选择创建方法 扫描数据的创建方法有以下 2 种，可以根据实际情况选择使用。 新建 删除当前的对象数据，根据扫描的结果重新创建对象数据。 添加创建 将扫描结果添加到当前对象数据中。但，通过扫描取得的对象数据只有在与当前对象数据不重复的位置上时，才会被添加。 2.3.4 设置识别参数和扫描网板 想要得到最佳的扫描结果，必须先进行试扫描后设置下列识别参数。 设置识别参数 显示前次识别时 的设置内容 …
2-30
2
印刷检查功能
2.3.2 选择扫描范围
1
打开位图文件 ( 使用 [ 选择位图 ] 按钮时 )。
如果捕捉了基板图像时，捕捉结束后会自动在图像查看器上显示捕捉的位图数据。此时，直接进入 Step2。
1. 按 [ 检查 ] 按钮，在“检查”选项卡画面按 [ 扫描网板 ] 按钮。
2. 按 [ 选择位图 ] 按钮，选择位图文件。
2
选择想要扫描的视野范围。
按 [ 选择扫描范围 ] 按钮后，在图像查看器上拖动鼠标框住想要扫描的视野范围。
● 扫描范围必须满足下列条件
‧
扫描范围最大为 12100cm
2
。
‧
1 次扫描只能指定 1 个视野范围。
‧
如果扫描对象无法全部进入视野范围时，必须在完成第 1 次扫描后重新选择扫描范围再次进行扫描。
选择扫描范围
按此处，确定扫描范围扫描范围
[显示/隐藏位图]
按钮
[选择扫描范围]
按钮
76230-L3-00
3
确定扫描范围。
按 [ 扫描网板 ] 按钮，确定扫描范围。
扫描范围被确定后，画面切换，扫描相机移至开始扫描的位置。
开始扫描的位置
开始扫描的位置
(左下)
76231-L3-00
2-31
2
印刷检查功能
2.3.3 选择创建方法
扫描数据的创建方法有以下 2 种，可以根据实际情况选择使用。
新建
删除当前的对象数据，根据扫描的结果重新创建对象数据。
添加创建
将扫描结果添加到当前对象数据中。但，通过扫描取得的对象数据只有在与当前对象数据不重复的位置上时，才会被添加。
2.3.4 设置识别参数和扫描网板
想要得到最佳的扫描结果，必须先进行试扫描后设置下列识别参数。
设置识别参数
显示前次识别时
的设置内容
76232-L3-00
参数 说明 推荐值
B
界限值
进行扫描时的 2 值化级别。按 [ 界限值 ] 按钮，输入可以
使图像上的对比度分明的值。
C
〜
G
外圈、内圈、同轴、IR 外圈、
IR 内圈照明级别
设置进行扫描时的照明级别。
H
标记外部噪点消除数
设置此值，可以消除扫描图像被 2 值化后网板面上显示
的噪点部分。
0
〜
2
I
标记内部噪点消除数
设置此值，可以消除扫描图像被 2 值化后网板开口部内
显示的噪点部分。
0
〜
2
J
圆度 (%)
识别时，判定所扫描的对象是长方形还是圆形时使用的
判定值。此值设置的越小，被判定为圆的对象就越多。
80
〜
90
K
下舍角度 ( 度 ) 扫描识别到的角度低于此设定值时，作为 0 度识别。
0
〜
45
1
对任意的相机视野范围进行试扫描。
按 [ 试扫描 ] 按钮，扫描任意的相机视野范围。网板相机移动，自动以所到位置处的相机视野为扫描范围
进行试扫描。
n
要点
如果切换“监控屏模式”，可以在画面左上的监控屏内确认扫描的结果。
2-32
2
印刷检查功能
2

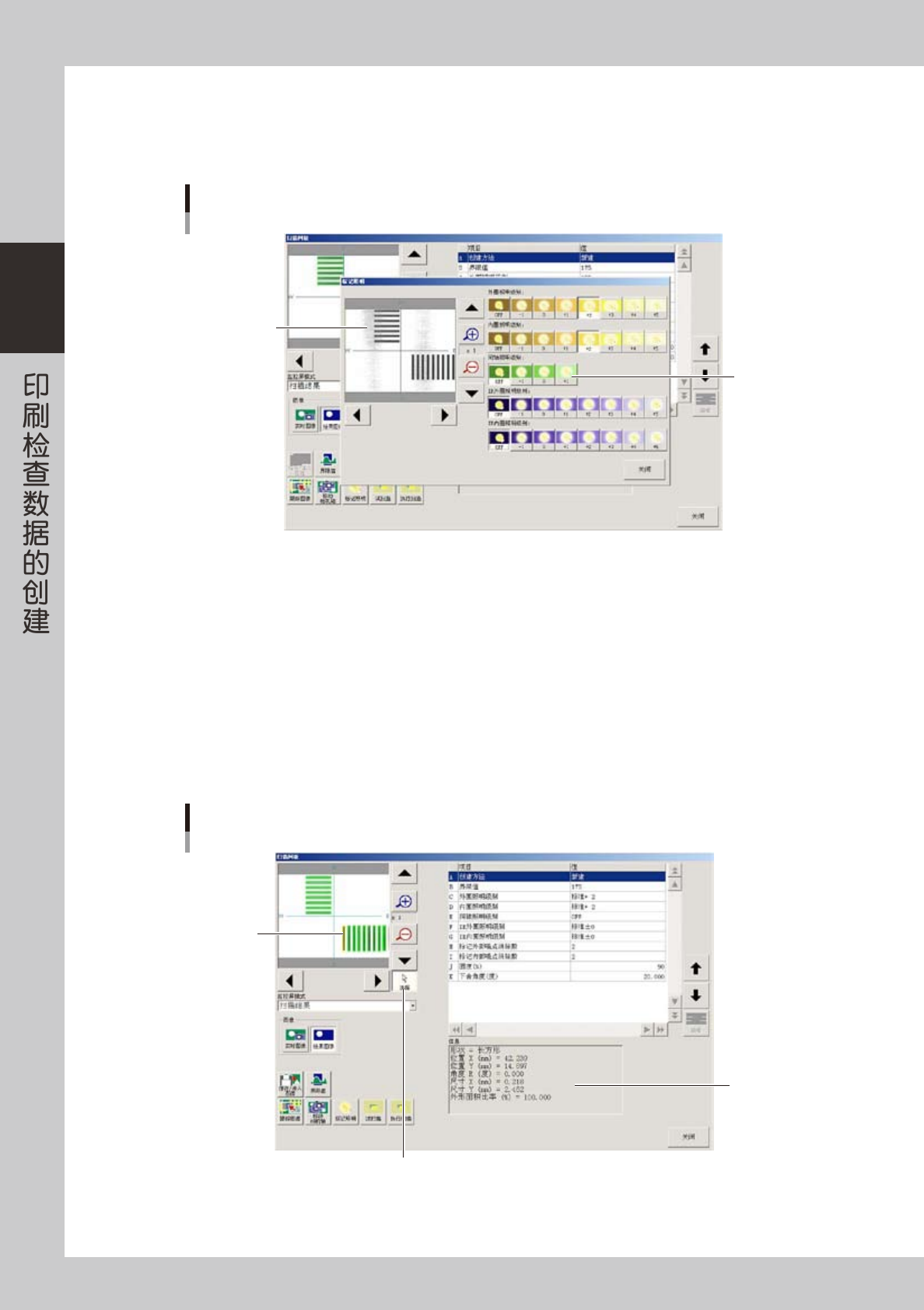

设置照明级别。
调整外圈、内圈、IR 外圈、IR 内圈的照明级别，使网板和网板开口部的分界清晰可见。注意对比度，
切勿调得过亮。同轴照明，一般不使用。
调整网板相机的照明级别
不使用
既不能有阴影
也不能太明亮
76233-L3-00
3
确认界限值。
按 [ 界限值 ] 按钮调节界限值，直至对象清晰可见。如果无法使其清晰可见时，可以重新调整照明级别或
输入噪点消除数。
4
再次进行试扫描，确认扫描结果。
1. 按 [ 试扫描 ] 按钮，进行试扫描。
2. 按 [ 选择 ] 按钮。
3. 在图像上选择对象。
4. 在画面右下部的“信息”显示框中确认位置、尺寸等试扫描的结果。
确认扫描的结果
所选焊盘
的信息
所选焊盘
(黄色)
[选择]按钮
76234-L3-00
