4-10 4 印刷检查功能 ● “累计合计”选项卡 显示同 1 批内全部基板的检查累计结果。 “累计合计”选项卡 76408-L3-00 检查张数 显示同 1 批内进行了印刷检查的基板张数。 不良发生数 显示进行印刷检查后，同 1 批内判定为不良的基板张数。 不良率 (%) 显示不良发生数相对于检查张数的比率。 虚报率 (%) 显示虚报数相对于不良发生数的比率。虚报数，是指在印刷检查中被判定为不良的基板中， 由操作人员判定为良品的基板…
4-9
4
印刷检查功能

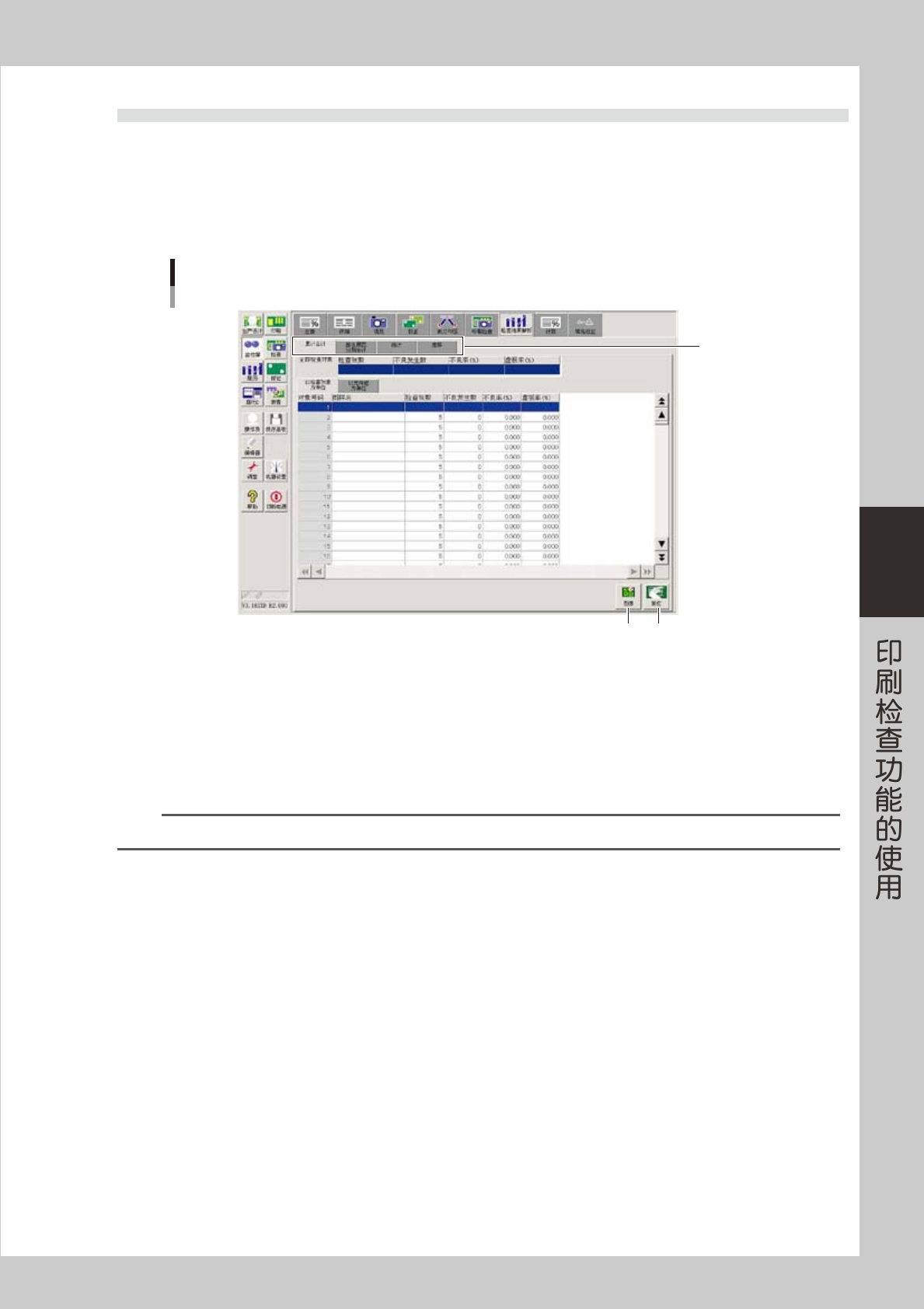

3.2 检查结果的解析
印刷检查功能，还具有对同 1 批次中的印刷检查结果进行统计的功能。可以随时监控同 1 批次内的不良判定累计数、
按不良原因分别合计以及测量数据的推移状况等。
本画面，由“累计合计”、“按各原因分别合计”、“统计”、“推移”副选项卡画面构成 ( 详细内容，请参阅下一页
以后的内容 )。各副选项卡画面，都可以分别显示全部检查对象的合计、以检查对象为单位的数据、以元件组为单
位的数据。
[监控屏] -“检查结果解析”选项卡
副选项卡
2 1
76407-L3-00
1. [ 复位 ] 按钮
因合计是以批为单位，所以只要切换生产基板，数据即被复零。在 1 批基板的生产途中想要复零数据时，按画面右下方的
[ 复位 ] 按钮。
2. [ 图像 ] 按钮
按 [ 图像 ] 按钮，显示检查图像查看器。在监控屏上，所选择的检查对象或元件组为选中状态 ( 黄色显示 )，对监控屏上所选
的检查对象，可以修改其检查数据。
参考
可以自动将以批为单位合计的印刷检查结果数据保存到指定的文件夹中。自动保存的详细内容，参阅本章“4.1 自动保存”的内容。
4-10
4
印刷检查功能

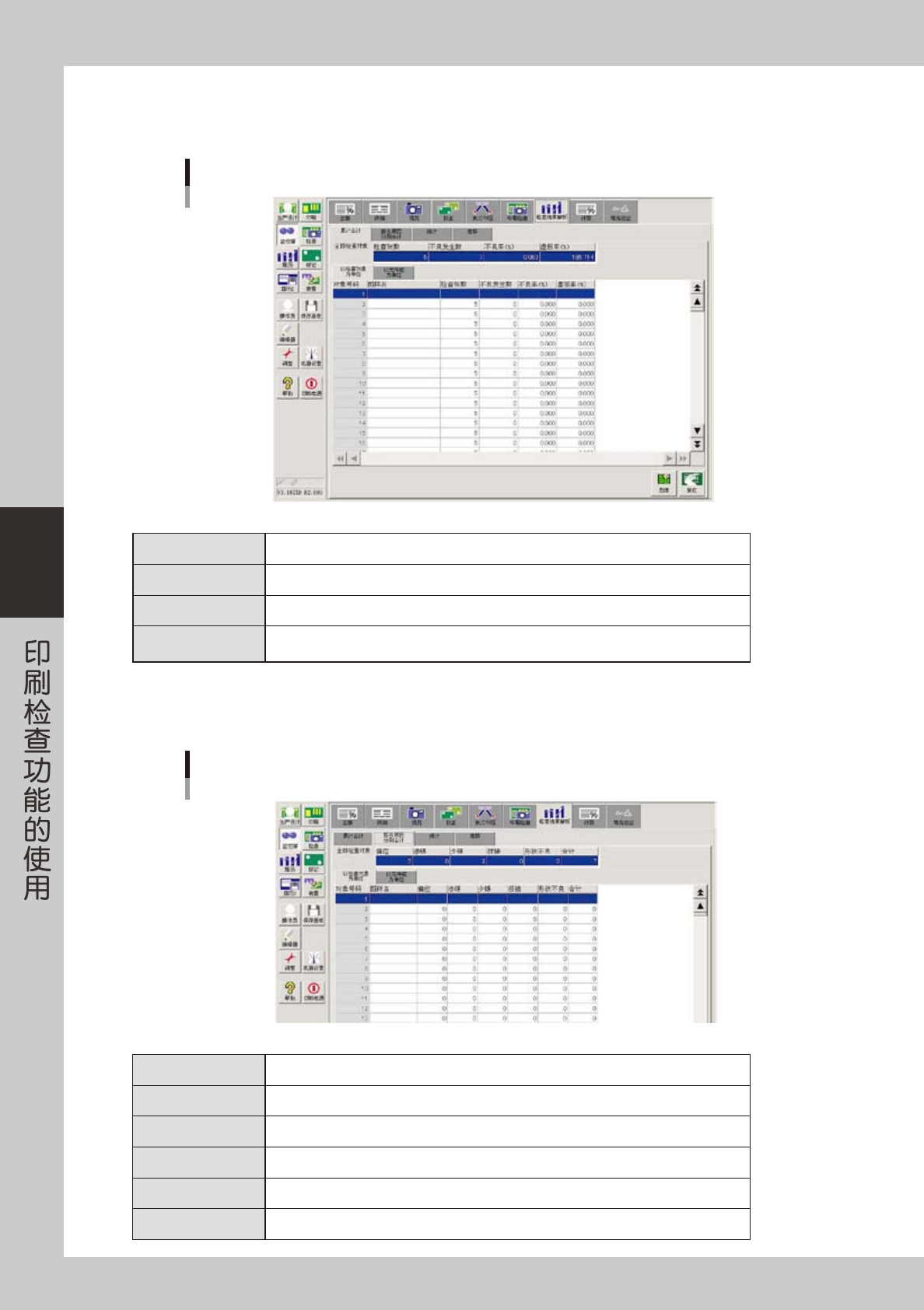

●“累计合计”选项卡
显示同 1 批内全部基板的检查累计结果。
“累计合计”选项卡
76408-L3-00
检查张数 显示同 1 批内进行了印刷检查的基板张数。
不良发生数 显示进行印刷检查后，同 1 批内判定为不良的基板张数。
不良率 (%) 显示不良发生数相对于检查张数的比率。
虚报率 (%)
显示虚报数相对于不良发生数的比率。虚报数，是指在印刷检查中被判定为不良的基板中，
由操作人员判定为良品的基板张数。
●“按各原因分别合计”选项卡
显示对同 1 批内全部基板进行检查后，按各项原因分别合计的不良发生数。
“按各原因分别合计”选项卡
76409-L3-00
偏位 显示同 1 批内印刷检查结果判定为“偏位”的不良发生数的合计。
渗锡 显示同 1 批内印刷检查结果判定为“渗锡”的不良发生数的合计。
少锡 显示同 1 批内印刷检查结果判定为“少锡”的不良发生数的合计。
桥接 显示同 1 批内印刷检查结果判定为“桥接”的不良发生数的合计。
形状不良 显示同 1 批内印刷检查结果判定为“形状不良”的不良发生数的合计。
合计 显示同 1 批内印刷检查结果判定为不良的全部不良发生数的合计。
4-11
4
印刷检查功能
●“统计”选项卡
显示同 1 批内检查结果数据的统计值。
“统计”选项卡
76410-L3-00
最大值
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据中的最大值。
最小值
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据中的最小值。
平均
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据的平均值。
3σ
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据的 3σ 值 (σ 是标准偏差 )。
