4-7 4 印刷检查功能 2.4 设置印刷检查结果的判定模式 通过设置 [ 检查 ] -“检查”选项卡画面的“结果判定模式”参数，可以选择印刷检查中检出不良时，由操作人员 进行 OK、NG 判定的模式。 “结果判定模式”参数的设置 “结果判定模式”参数 76406-L3-00 “结果判定模式”参数的设置 内容 通常判定 将检查结果不良的基板固定在传送轨上， 由操作人员确认显示的“检查结果判定” 画面后， 进行 OK、NG 判定。 …
4-6
4
印刷检查功能
●
印刷检查执行条件的优先顺序
印刷检查的执行条件重复时，按照下列优先顺序执行印刷检查。
·通常运行(全部基板)
·通常运行(按间隔执行)
·干式自动清洁后
·湿式自动清洁后
·手动清洁后
优先顺序低
优先顺序高
例如，在上例中同时使用“通常运行 ( 全部基板 )”、“通常运行 ( 按间隔执行 )”、“清洁后”3 种执行条件时，当既不是“通
常运行 ( 按间隔执行 )”参数所指定的张数，又不是清洁完网板后印刷的基板时，以“通常运行 ( 全部基板 )”条件进行印刷
检查。此时，只对 [ 检查 ]-“对象”选项卡画面的“执行条件”栏中指定为“1”的检查对象 (BGA1) 进行检查，不检查其它
对象。
当“通常运行 ( 全部基板 )”和“通常运行 ( 按间隔执行 )”重复，并且不是清洗完网板后印刷的基板时，以“通常运行 ( 按
间隔执行 )”条件进行印刷检查。此时，只对“执行条件”栏中指定为“2”的检查对象 (BGA2) 进行检查，不检查其它对象。
当“通常运行 ( 全部基板 )”、“通常运行 ( 按间隔执行 )”、“清洁后”重复时，优先“清洁后”。此时，只对 [ 检查 ]-“对象”
选项卡画面的“执行条件”栏中指定为“3”的检查对象 (QFP1、QFP2) 进行检查，不检查其它对象。
n
要点
同时使用多种执行条件时，即使指定为“通常运行 ( 全部基板 )”条件的检查对象 ( 在上例中为 BGA1 的焊盘 )，因受优先顺序的影
响，也不会对全部基板中的该检查对象都进行检查。
4-7
4
印刷检查功能
2.4 设置印刷检查结果的判定模式
通过设置 [ 检查 ] -“检查”选项卡画面的“结果判定模式”参数，可以选择印刷检查中检出不良时，由操作人员
进行 OK、NG 判定的模式。
“结果判定模式”参数的设置

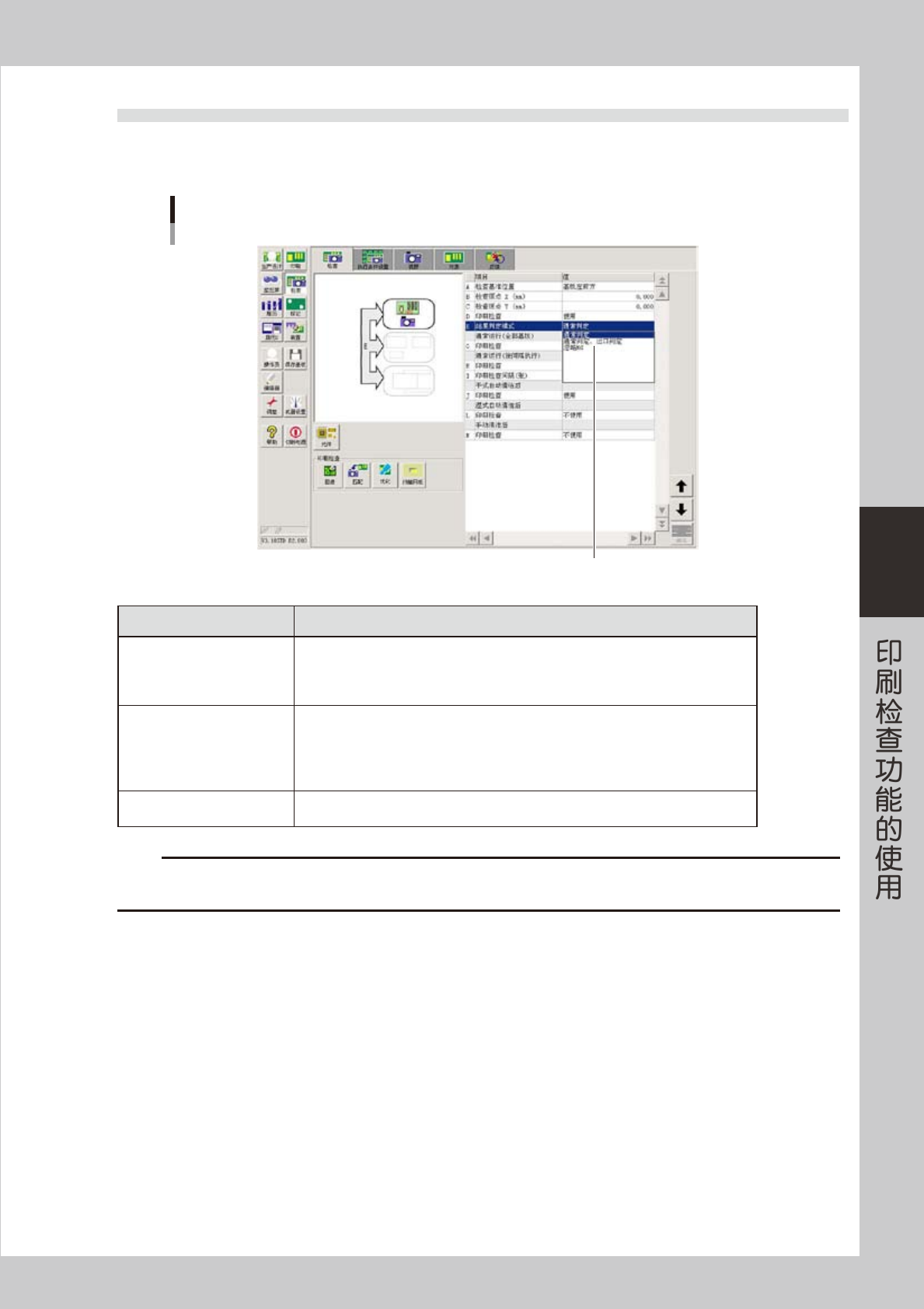

“结果判定模式”参数
76406-L3-00
“结果判定模式”参数的设置 内容
通常判定
将检查结果不良的基板固定在传送轨上，由操作人员确认显示的“检查结果判定”画面后，
进行 OK、NG 判定。
使用该设置，则此处的判定也就是最终判定，只有全部不良视野 ( 对象 ) 都判定为 OK 的
基板才向后工序机传送。
通常判定、出口判定
将操作人员在第 1 次“通常判定”中没有判定为 OK 的基板传送到传送部出口或传出侧加
长传送装置 ( 选配 )，由操作人员直接目视检查印刷状态后，在再次显示的“检查结果判定”
画面上进行 OK、NG 判定。
在第 2 次显示的判定画面上进行的判定也就是最终判定，只有全部不良视野 ( 对象 ) 都判
定为 OK 的基板才向后工序机传送。
忽略 NG
在印刷检查中即使检出不良，也不停止运行，而将检查的基板全部传送到后工序机。该模
式是判定专用模式，不用于通常的基板生产。
c
注意
如果在“结果判定模式”参数设置为“忽略 NG”的状态下进行基板生产，即使在印刷检查中检出不良，也会不经过操作人员的确认，
直接将不良基板传送到后工序机。如果以此设置开始自动运行，会显示错误警告画面。
4-8
4
印刷检查功能
3.试生产与检查结果的分析
本章节，介绍在日常开始生产基板 ( 印刷基板、检查基板 ) 之前需进行的试生产、印刷检查结果的分析以及在印刷
检查中检出不良基板时的处理方法。
3.1 试生产
使用在第 3 章“印刷检查参数的设置”中调整过参数的数据进行试生产。建议在自动运行模式下至少试生产 10 张
基板来确认是否可以正确进行印刷检查。
试生产 (约10张)
开始生产
确认并修改参数的设置
完成印刷检查参数的设置

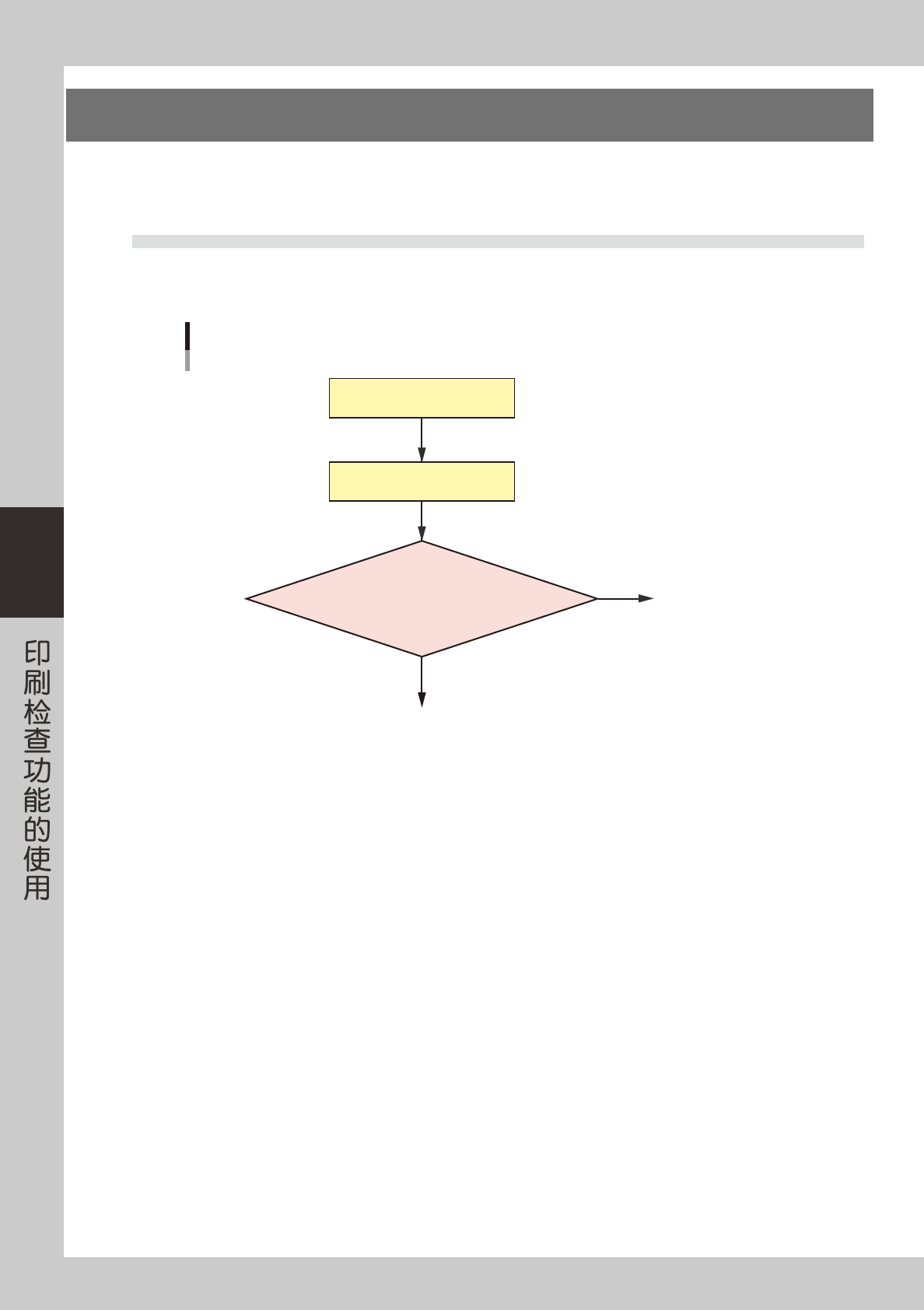

试生产的流程
OK
NG
是否可以稳定进行检查和OK判定？
印刷OK状态是否有虚报现象发生？
印刷NG状态是否有被判定为OK？
75401-L3-00
● 可以开始生产的条件
试生产的结果如果满足下述条件，判断为可以开始生产。
‧
可以稳定进行检查和 OK 判定。
‧
印刷 OK 状态没有发生虚报。
‧
印刷 NG 状态没有被判定为 OK。
如果没有满足上述条件，必须按照第 3 章“根据试印刷检查的结果修改参数”的内容，确认并修改参数的设置。
● 判断为无法进行生产时，还必须查找其它原因
印刷状态不良时，将无法进行正确的印刷检查，此时必须确认下述内容并进行解决。
‧
确认锡膏的滚动状态是否良好。
‧
检查印压的设置、基板的固定状态和刮刀的安装状态。
‧
确认刮刀移动后网板表面是否有锡膏残留。
‧
确认清洁参数的设置是否正确。
