4-1
4
印刷检查功能
1.印刷检查功能的使用
创建印刷检查数据后，需设置印刷检查功能的使用方法。使用印刷检查功能，可以进行下述设置与不良处理。
●进行印刷检查与检查条件的设置
· 对传入的基板，选择是在完成印刷后立即进行印刷检查，还是只进行印刷检查。也可以选择只进行印刷。
· 既可以对所有基板进行印刷检查，也可以按指定张数间隔进行印刷检查。这两种方法也可以同时使用。
· 可以指定是否对完成干式自动清洁、湿式自动清洁、手动清洁之后印刷的基板进行印刷检查。
· 可以分别设置是否对所有基板进行印刷检查，按指定张数间隔进行印刷检查，以及对完成干式自动清洁、
湿式自动清洁、手动清洁之后印刷的基板进行印刷检查。
●印刷结果不良时的处理方法
· 印刷检查结果全部 OK 的基板会自动传送到后工序机，不良基板原则上是不会传送到后工序机的。
但，由操作人员判定为良品的基板，可以传送到后工序机。
· 进行印刷检查的过程中检出不良时，该基板在完成所有印刷检查之后会被固定在传送轨上不动，印刷机会
因出错停止运行。操作员可以在此时显示的“印刷检查结果判定”画面上进行下述操作。
- 可以在画面上确认检查结果不良的图像和检查结果的详细数据。
- 对在自动印刷检查中检出的不良基板，可以由操作人员在确认了各个视野或各个对象的检查结果图像和详细数据的基础
上，进行 OK、NG 的判定。判定单位 ( 按视野或按对象 ) 可以通过设置进行更改。
- 可以根据检出不良时检查相机所拍摄的图像，修改其检查参数后重新进行检查。
· 即使确认“印刷检查结果判定”画面，操作人员也难于作出 OK、NG 判定时，可以将不良基板传送到传送
部出口或传出侧加长传送装置 ( 选配 ) 处，由操作人员直接目视检查印刷状态后，在再次显示的“印刷检查
结果判定”画面进行 OK、NG 判定。
●其它使用方法
· 与传入传出基板功能配套使用，可以对单张基板进行检查。
· 使用判定专用模式时，在自动运行过程中即使检出不良，也可以不必停止运行，而将所有基板传送到后工
序机。
4-2
4
印刷检查功能

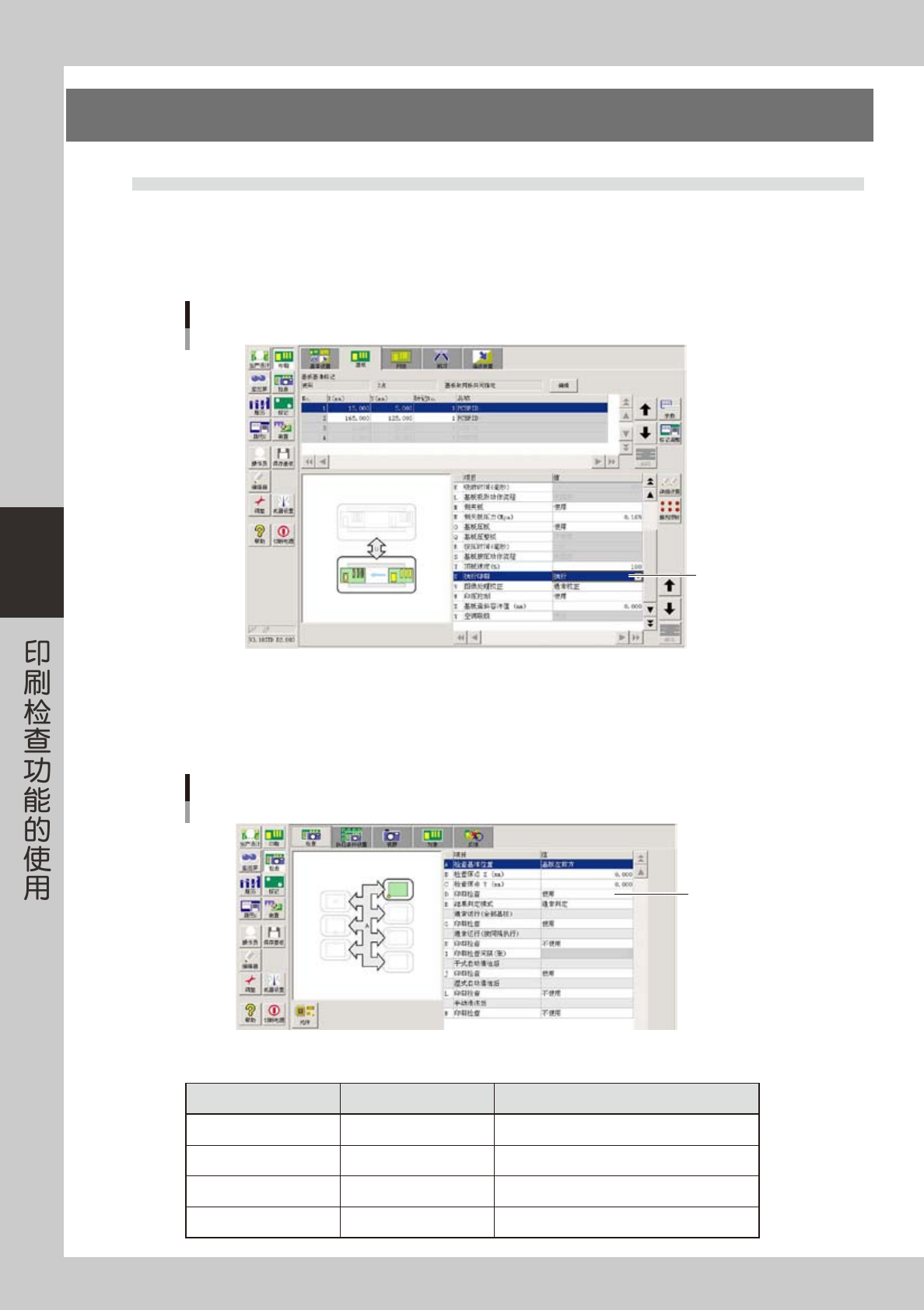

2.生产前的各项条件设置
2.1 指定印刷与检查
●指定印刷
想要对基板进行锡膏印刷时，需将 [ 印刷 ]-“基板”选项卡画面的“执行印刷”参数设置为“执行”。
如果设置为“跳过”，则不会进行印刷。
“执行印刷”参数
“执行印刷”参数
76400-L3-00
●指定检查
将 [ 检查 ]-“检查”选项卡画面的“D. 印刷检查”参数设置为“使用”。
如果将“D. 印刷检查”参数设置为“不使用”，即使其它“印刷检查”参数的设置是“使用”，也不会进行印刷检查。
“印刷检查”参数
“印刷检查”参数
76401-L3-00
根据“执行印刷”和“印刷检查”参数的不同设置，印刷机按照下表所示动作流程运行。
“执行印刷”参数 “印刷检查”参数 动作流程
执行 使用 传入基板→印刷→印刷检查→传出基板
执行 不使用 传入基板→印刷→传出基板
跳过 使用 传入基板→印刷检查→传出基板
跳过 不使用 传入基板→传出基板 ( 通过运行 )
4-3
4
印刷检查功能

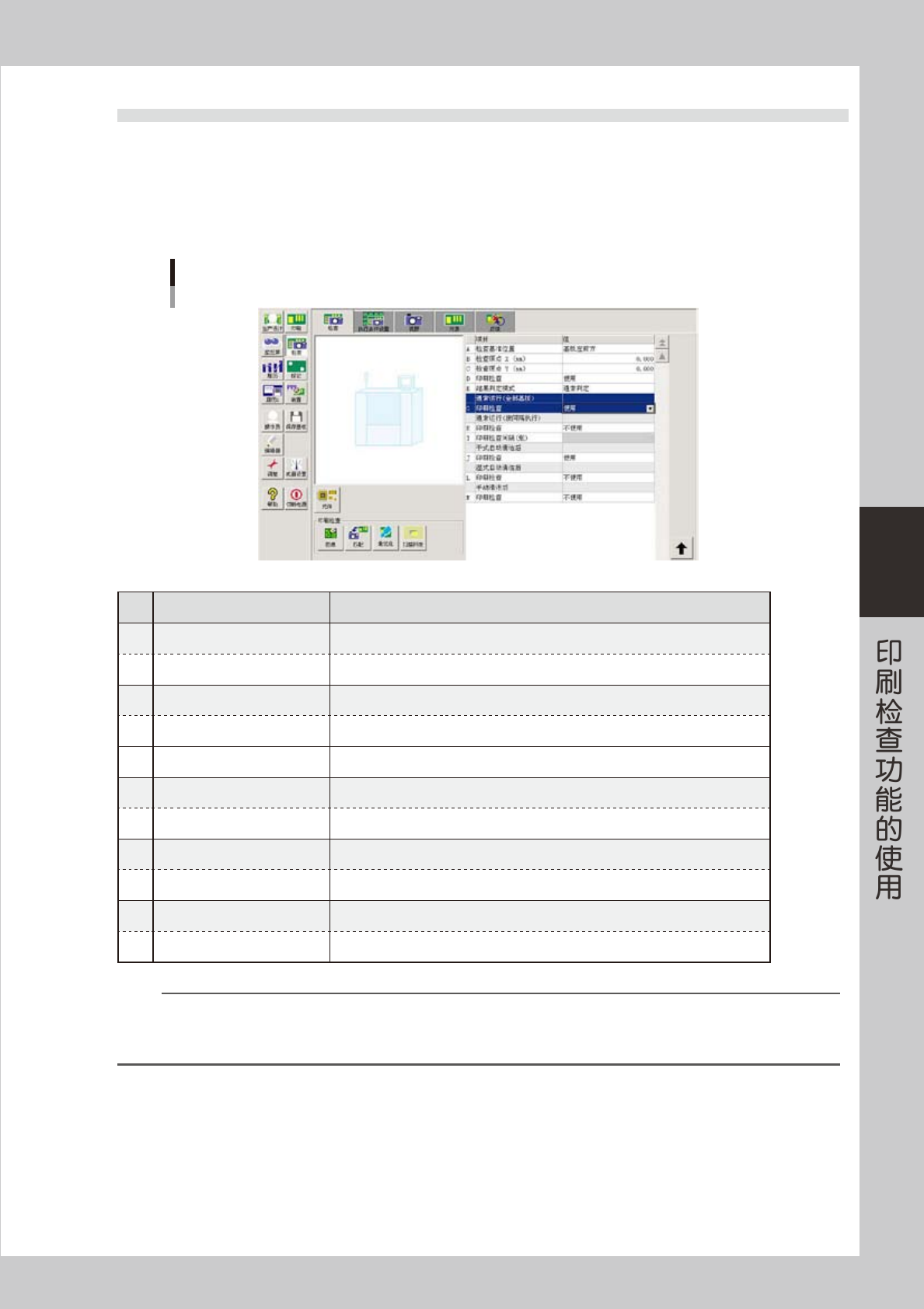

2.2 设置印刷检查的执行条件
将前述“D. 印刷检查”参数设置为“使用”后，再通过设置 [ 检查 ] -“检查”选项卡画面的下述参数，可以指定
进行印刷检查时的条件。例如，可以自由选择是对所有完成了锡膏印刷的基板进行检查，还是按一定张数间隔进
行检查，或者对清洁完网板之后印刷的基板进行检查。
并且，对各个检查对象还可以分别指定在此所设置的印刷检查执行条件 ( 详细内容参阅本章后述“2.3 将印刷检查
的执行条件分配到检查对象中”)。
印刷检查的执行条件参数
76402-L3-00
参数 设置方法
通常运行 ( 全部基板 )
G
印刷检查 设置为“使用”时，对印刷的全部基板进行印刷检查。
通常运行 ( 按间隔执行 )
H
印刷检查 设置为“使用”时，对印刷的基板按指定的张数间隔进行印刷检查。
I
印刷检查间隔 ( 张 ) 对印刷的基板按一定张数间隔进行印刷检查时，指定该间隔张数。
干式自动清洁后
J
印刷检查 设置为“使用”时，对完成干式自动清洁后印刷的基板进行印刷检查。
湿式自动清洁后
L
印刷检查 设置为“使用”时，对完成湿式自动清洁后印刷的基板进行印刷检查。
手动清洁后
N
印刷检查 设置为“使用”时，对完成手动清洁后印刷的基板进行印刷检查。
n
要点
按照上述印刷检查的执行条件参数的设置进行检查时，必须将“D. 印刷检查”参数设置为“使用”。如果将“D. 印刷检查”参数设
置为“不使用”时，无论印刷检查的执行条件的设置如何，都不会进行印刷检查。此外，即使“D. 印刷检查”参数设置为“使用”，
如果印刷检查的执行条件参数全部都设置为“不使用”时，也不会进行印刷检查。
