对检查对象数据进行确认和必要的设置。
使用检查图像查看器上的工具按钮，对检查对象数据进行确认和必要的设置。
例如 ：对不需要进行检查的视野或对象，可以用 [ 选择 ] 按钮和 [ 跳过 ] 按钮将其设置为“跳过”，也可以
用 [ 撤销跳过 ] 按钮进行相反的设置。
此外，还可以指定多个对象 ( 焊盘 ) 自动创建桥接检查数据，利用块复制功能添加创建桥接检查数据。
下面，介绍该设置方法。
参考
印刷检查图像查看器上的设置，与检查画面的“视野”选项卡和“对象”选项卡画面上的参数设置连动。
●设置为跳过
1. 按 [ 选择 ] 按钮或 [ 矩形选择 ] 按钮。
2. 用点击或拖动鼠标的方法在图像上选择想要设置为“跳过”的视野或对象。
3. 按
[ 跳过 ] 按钮。
所选择的视野或对象被设置为“跳过”。对设置为“跳过”的视野或对象不会进行印刷检查。
●桥接数据的自动创建
想要判定焊盘与焊盘之间是否有桥接现象时，可用以下方法自动创建桥接对象数据。
1. 按 [ 选择 ] 或 [ 矩形选择 ] 按钮。
2. 用点击或拖动鼠标的方法选择想要进行桥接判定的焊盘对象数据组。选定的焊盘对象数据呈黄色显示。
想要取消选定的对象数据时，可以在按下 [ 选择 ] 按钮的状态下，再次点击鼠标，也可以按 [ 矩形取消 ]
按钮后，用拖动鼠标的方法选择想要取消的对象。
想要取消所有选定对象重新选择时，可以按 [ 取消全选 ] 按钮。

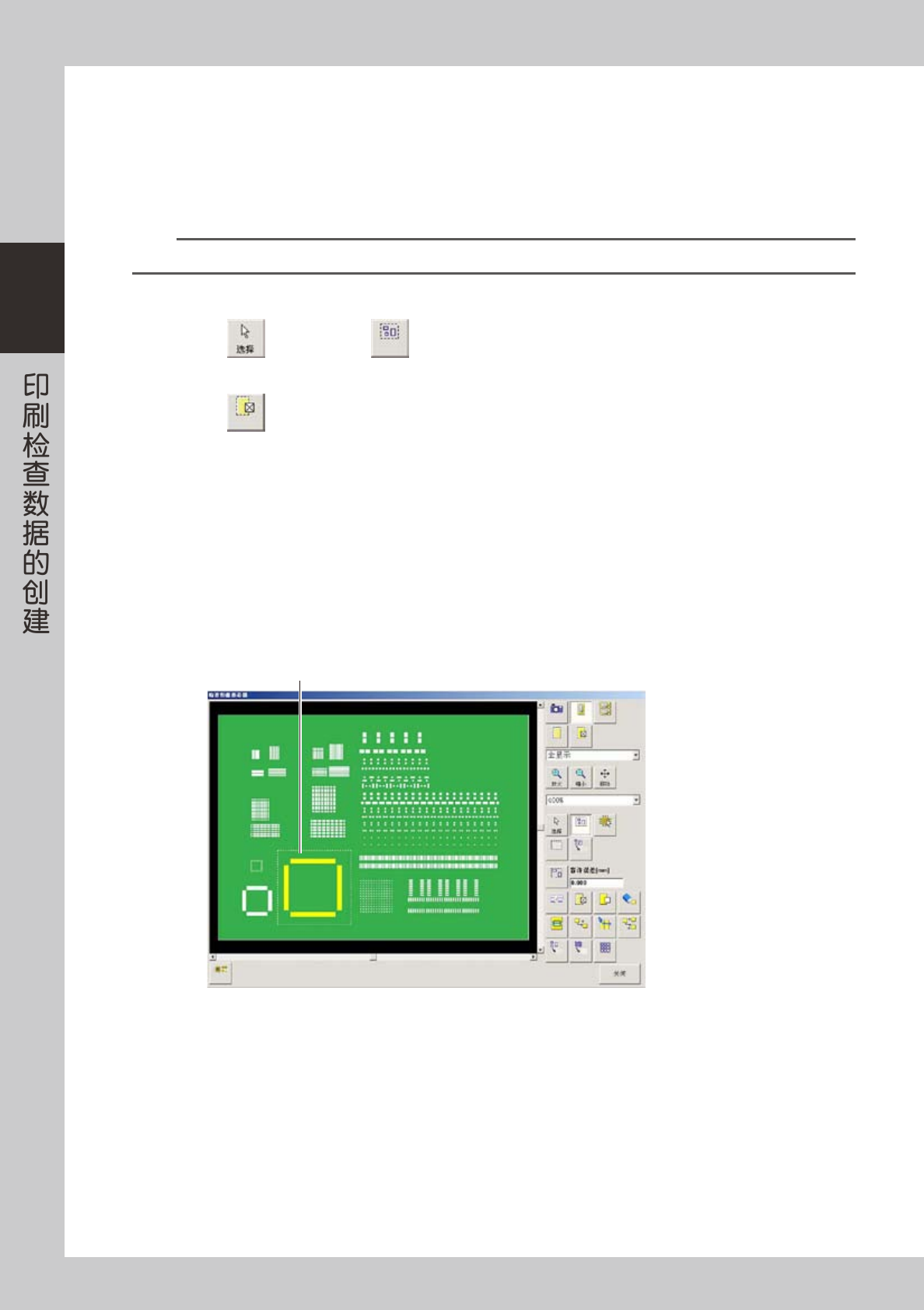

选定的焊盘对象数据变为黄色显示
76206-L3-00
2-9
2
印刷检查功能

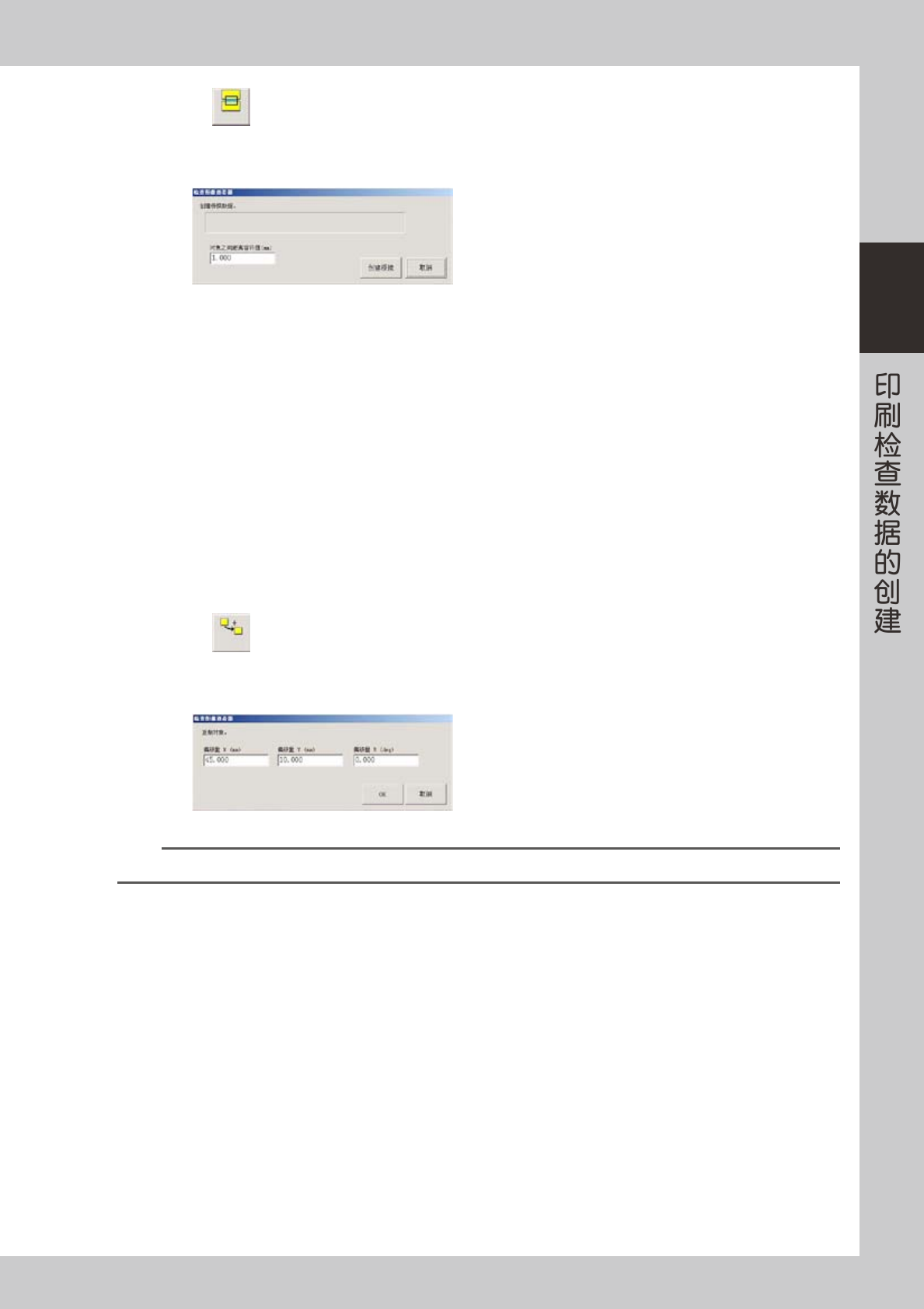

3. 按 [ 创建桥接 ] 按钮。
显示如下图所示的对话框。在“对象之间距离容许值”栏中，指定对距离在几 mm 以下的焊盘需创建
桥接对象数据后，按 [ 创建桥接 ] 按钮。自动创建桥接检查数据后，返回“检查图像查看器”画面。
76207-L3-00
限制事项
‧
目前只有尺寸 X、Y 和角度 R 都相同的对象之间可以创建桥接数据。
‧
如果选择的是如 BGA 等球栅阵列的对象时，只能创建 X、Y 任意一方向的桥接数据。
‧
创建的桥接对象数据，一般自动登录在已登录的对象数据的末尾。如果对象数据号码中有空号时，
也会自动登录到该空号中。
‧
为防止因误操作导致在同一对象数据组对同一位置重复创建多个桥接数据，对已登录的桥接数据的
同一位置不会自动创建桥接数据。
‧
在自动创建桥接数据时，所选择的检查对象越多自动创建的处理时间也越长。建议以元件为单位
创建桥接数据。
●检查视野数据、对象数据的块复制
1. 按 [ 选择 ] 或 [ 矩形选择 ] 按钮。
2. 用点击或拖动鼠标的方法选择想要进行桥接判定的焊盘对象数据组。
3. 按
[ 复制 ] 按钮。
显示下图所示的对话框。在偏移量 X、Y、R 栏中输入偏移值后，按 [OK] 按钮。数据被复制，复制完
后自动返回“检查图像查看器”画面。
76208-L3-00
参考
使用 [ 间距扩展 ] 按钮，可对所选对象按指定的 X、Y 方向、间距、个数进行一次性复制。
限制事项
‧
创建的桥接对象数据，一般自动登录在已登录的对象数据的末尾。如果对象数据号码中有空号时，
也会自动登录到该空号中。
‧
为防止因误操作导致在同一对象数据组对同一位置重复创建多个桥接数据，对已登录的桥接数据的
同一位置不会自动创建桥接数据。
2-10
2
印刷检查功能
●使用编辑器的检查图像查看器
打开编辑器的检查图像查看器，可以确认、编辑印刷检查数据。
1
按 [ 编辑器 ] 按钮，启动编辑器。
2
选择基板程序。
3
打开检查对象图像查看器。
选择“工具”菜单中的“检查对象图像查看器”命令，或按工具栏的 [ 检查对象图像查看器 ] 按钮，
如下图所示，显示当前读入的基板程序的印刷检查对象数据。

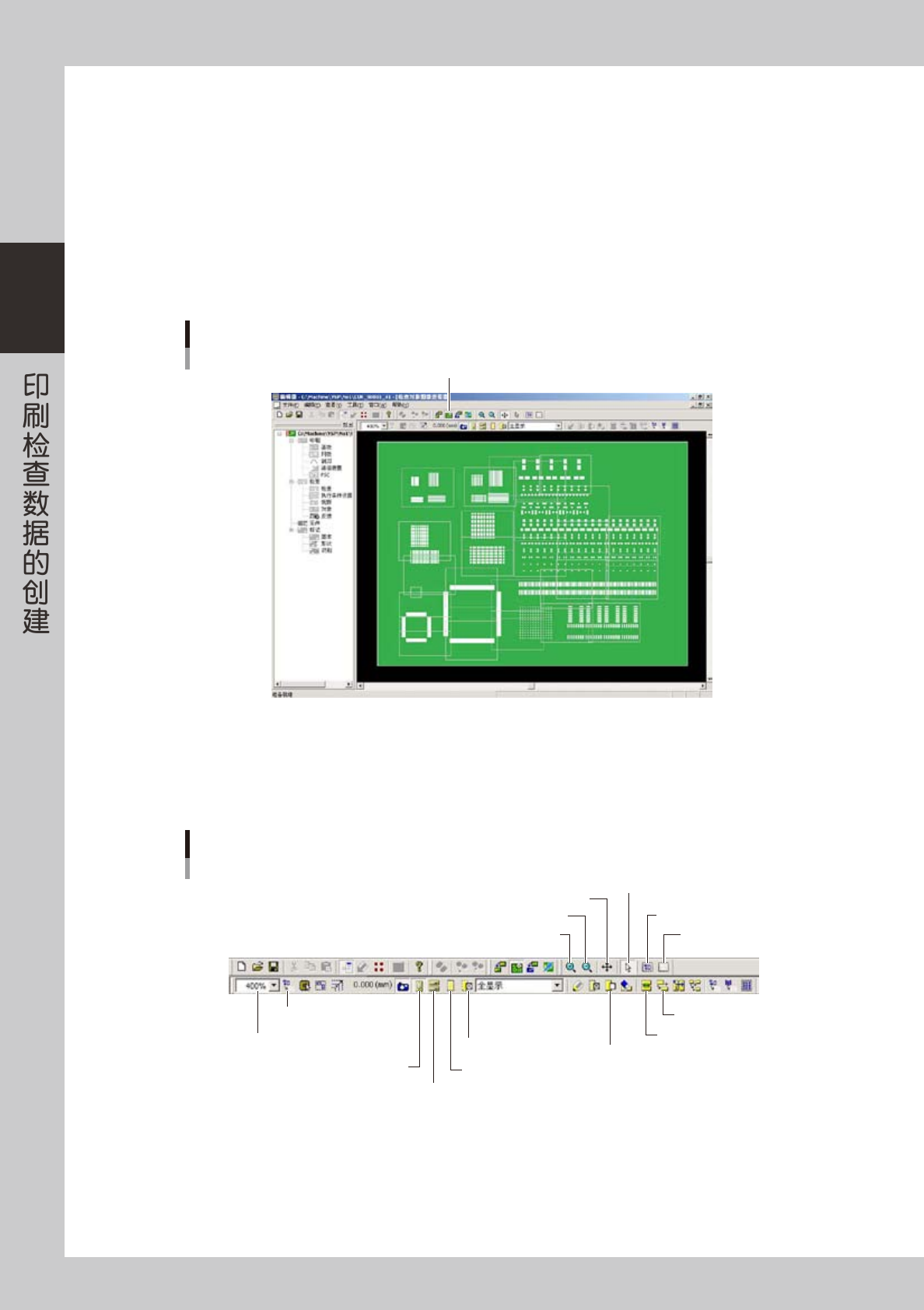

检查对象图像查看器
[检查对象图像查看器]按钮
76209-L3-00
4
确认和编辑印刷检查对象数据。
利用工具栏的按钮，可以确认印刷检查对象数据、设置跳过、创建桥接对象数据等操作 ( 工具栏按钮的操作，
与从检查画面打开的检查图像查看器的操作相同 )。
检查图像查看器的按钮
[放大]按钮
[缩小]按钮
[移动]按钮
[选择]按钮
[矩形选择]按钮
[矩形取消]按钮
指定放大率的下拉框
[取消全选]按钮
[显示/隐藏焊盘]按钮
[显示/隐藏桥接]按钮
[跳过]按钮
[取消跳过]按钮
[显示/隐藏跳过]按钮
[创建桥接]按钮
[复制]按钮
76210-L3-00
