4-18
4
印刷检查功能
4.将检查结果数据保存到文件中
本章节，介绍将印刷检查结果数据和合计数据保存到文件中的方法。文件保存方法有自动保存和手动保存两种。
4.1 自动保存
想要使检查结果自动保存在文件中，必须进行下列设置。
1
按生产设计画面的 [ 应用程序设置 ] 按钮。
打开设置对话框画面。
2
选择“自动保存”选项卡，按 [ 印刷检查 ] 按钮。
打开“印刷检查结果文件保存设置”对话框画面。在下图所示对话框中进行必要的设置。

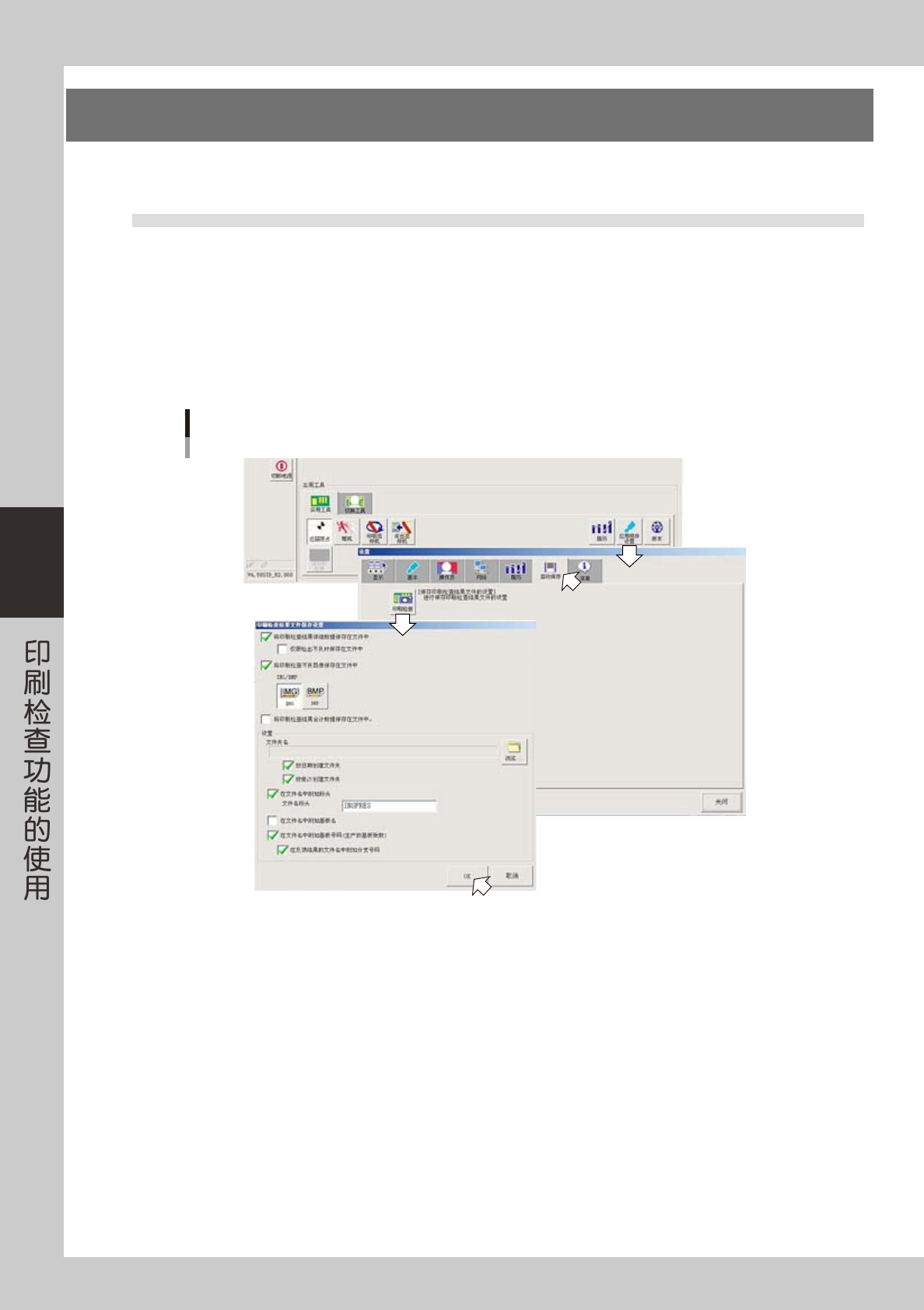

“印刷检查结果文件保存设置”对话框
76419-L3-00
· 将印刷检查结果详细数据保存在文件中
需要使印刷检查结果详细数据自动保存在文件中时，勾选。
检查结果详细数据文件，以指定的文件名输出到所指定的文件夹中，以 CSV 格式保存。
· 仅限检出不良时保存在文件中
勾选该选择框，表示只在检出不良时，才将印刷检查结果详细数据文件输出并保存在文件中。
· 将印刷检查不良图像保存在文件中
需要使印刷检查中检出不良时的检查图像自动保存在文件中时，勾选。
· [IMG]、[BMP] 按钮
指定自动保存印刷检查不良图像时的图像文件格式。选择 [IMG] 或 [BMP]。
· 将印刷检查结果合计数据保存在文件中
想要将印刷检查结果的合计数据保存在文件中时，勾选。合计数据将自动保存在指定的文件夹中。
4-19
4
印刷检查功能
· 文件夹名
按 [ 浏览 ] 按钮，指定保存印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件用的文件夹。
如果是与网络相连接的外部电脑的驱动器，可以任意指定。
· 按日期创建文件夹
按日期创建文件夹，并将印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件保存在该文
件夹中时，勾选。如果不勾选，则保存到“文件夹名”输入框中所指定的文件夹中。
· 在文件名中附加标头
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加标头时，勾选。
在“文件名标头”输入框中输入标头。
· 文件名标头
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加标头时，在此输入。
· 在文件名中附加基板名
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加基板名时，勾选。
· 在文件名中附加基板号码 ( 生产的基板张数 )
需要在印刷检查结果详细数据、合计数据文件和印刷结果不良图像文件名中附加基板号码 ( 生产的基
板张数 ) 时，勾选。
‧
在反馈结果的文件名中附加分支号码
需要按版本管理印刷结果时使用。如果不勾选，当相同基板多次发生不良时，只会保留最新结果。
分支号码附加在文件名的末尾。
3
设置完毕后，按 [OK] 按钮。
自动被保存的项目和时机，如下表所示。
■ 保存项目和保存条件
保存项目
视野号码、对象号码、对象类型、X 位置偏移量、Y 位置偏移量、面积比率％、自动决定界限值
错误代码、检查结果合计数据
保存时机
在自动运行过程中完成检查时
·将与基板程序中的视野相关联的所有项目保存在文件中。
·保存之前，先确认所指定的驱动器的磁盘可用空间 ( 可用空间在 1MB 以下时，不会保存结果文件而
会显示空间不足的错误警告画面，停止自动运行。)
·保存过程中会显示对话框。
限制事项
·不可指定网络驱动器以外的文件夹名。
·文件夹内的文件数量基本上没有限制。但，文件系统是 FAT 时，由于根目录 ( 直属各驱动器 ) 下只
能保存 512 个文件，所以不可直接指定根目录为文件夹名。
INSPRES [CUK_98001] 00000122 NG.csv
INSPRES [CUK_98001] 00000122 V010_1.bmp
INSPRES [CUK_98001] 00000122 V010_2.bmp
INSPRES [CUK_98001] 00000122 V040_1.bmp
INSPRES [CUK_98001] 00000122 V040_2.bmp
INSPRES [CUK_98001] 00000143 NG.csv
INSPRES [CUK_98001] 00000143 V040_1.bmp
INSPRES [CUK_98001] 00000143 V040_2.bmp
INSPRES [CUK_98001] 00000143 V045_1.bmp
INSPRES [CUK_98001] 00000143 V045_2.bmp
基板号码为122的
印刷检查结果文件
基板号码为143的
印刷检查结果文件
INSPRES [CUK_98001] 00000122 NG. csv
INSPRES [CUK_98001] 00000122 V010_1(1). bmp
INSPRES [CUK_98001] 00000122 V010_2(1). bmp
文件名标头 基板名 基板号码
用1次照明所拍摄的图像
用2次照明所拍摄的图像
视野号码与图像号码 ("_1"/"_2")
检查结果 ("OK"/"NG")
反馈时的分支号码
自动输出的印刷检查结果文件名 例
75402-L3-00
4-20
4
印刷检查功能
4.2 手动保存
1
按 [ 监控屏 ]-“印刷检查”选项卡画面的 [ 保存结果 ] 按钮。
打开印刷检查结果文件保存对话框画面。

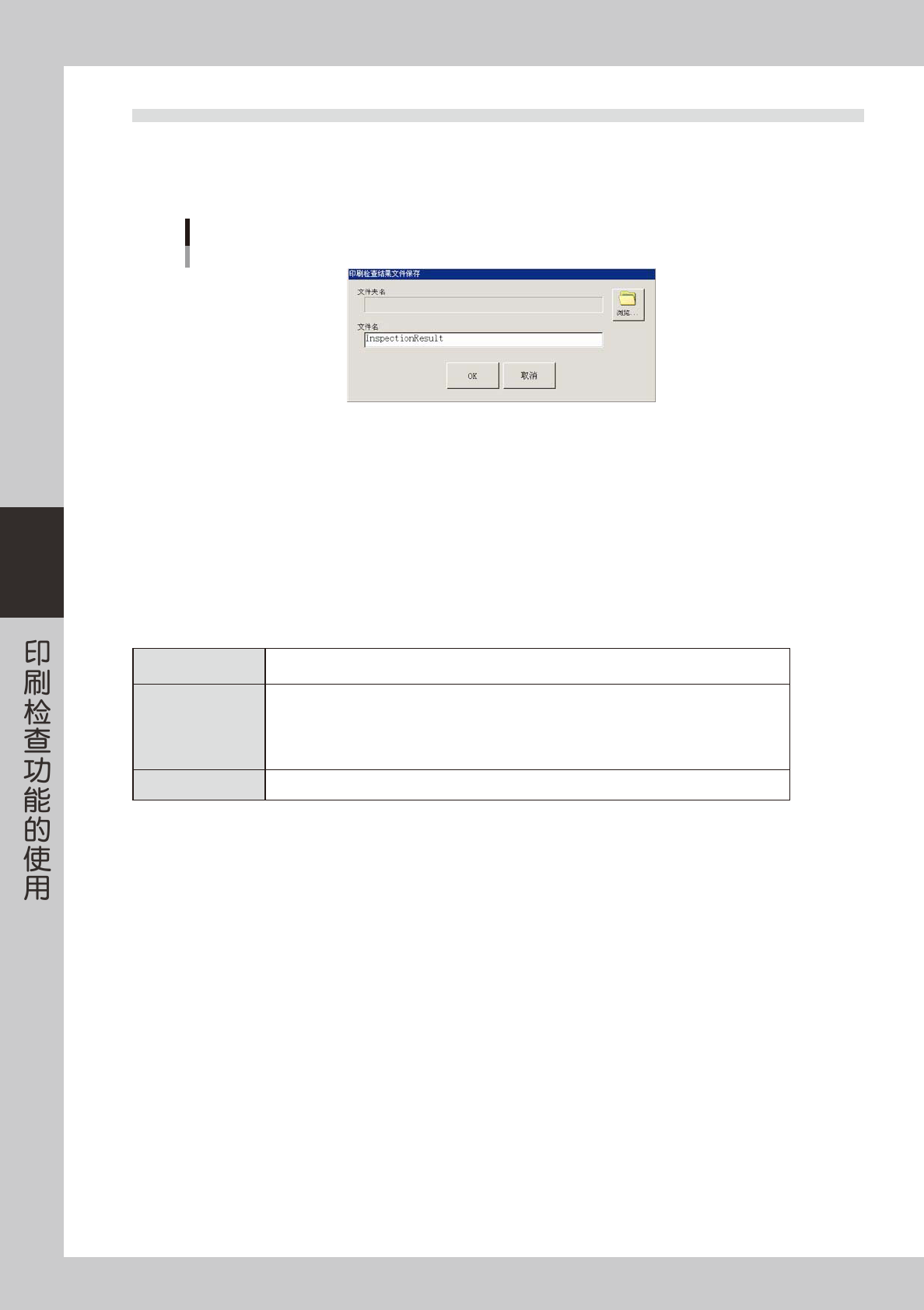

检查结果文件保存对话框
76420-L3-00
在如上所示对话框中进行必要的设置。
· 文件夹名
指定保存检查结果用的文件夹。
· 文件名
输入保存检查结果用的文件名。扩展名固定为“csv”。
2
按 [OK] 按钮。
保存项目和保存时机，如下表所示。
■ 保存项目和保存条件
保存项目
视野号码、对象号码、对象类型、X 位置偏移量、Y 位置偏移量、面积比率％、自动决定界限值、
错误代码、检查结果合计数据
保存时机
按下保存对话框的 OK 按钮时
·将与基板程序上的视野相关联的所有项目保存在文件中。
·保存之前，先确认所指定的驱动器的磁盘可用空间 ( 可用空间在 1MB 以下时，会显示空间不足的
错误警告画面。)
·保存过程中会显示对话框。
限制事项 ·不可指定网络驱动器、软盘以外的文件夹名。
