3-20 3 印刷检查功能 5.3 对象数据的类型为“桥接”时 5.3.1 视窗指定方法与检测范围尺寸 自动创建桥接数据后， “视窗指定方法”的默认值为“指定焊盘” 。想要手动设置“检测范围尺寸 X、Y”时，必须 改为“指定尺寸” 。 ■ “指定焊盘”时的检测范围尺寸 以对象数据中输入的焊盘 ( 锡膏 ) 尺寸为基准自动计算出检测范围的尺寸。如下图所示，检查方向为 Y 方向时，检 测范围的 Y 方向尺寸为 2 个对象之间的间隔尺寸…
3-19
3
印刷检查功能
5.2.5 锡膏上、锡膏外噪点消除数
识别对象时，受锡膏、基板的浓淡、高差、丝印等的影响，锡膏之上或周围可能会有干扰识别的噪点。此时，需
设置本参数。
锡膏外噪点消除数 1X
锡膏上噪点消除数 1W
锡膏上、锡膏外噪点消除数
输入1〜2
75312-L3-00
n
要点
噪点消除数的值设置得过大，会无法正确识别锡膏的轮廓。
3-20
3
印刷检查功能
5.3 对象数据的类型为“桥接”时
5.3.1 视窗指定方法与检测范围尺寸
自动创建桥接数据后，“视窗指定方法”的默认值为“指定焊盘”。想要手动设置“检测范围尺寸 X、Y”时，必须
改为“指定尺寸”。
■“指定焊盘”时的检测范围尺寸
以对象数据中输入的焊盘 ( 锡膏 ) 尺寸为基准自动计算出检测范围的尺寸。如下图所示，检查方向为 Y 方向时，检
测范围的 Y 方向尺寸为 2 个对象之间的间隔尺寸，X 方向为对象 X 尺寸的 1.5 倍。
指定焊盘
对象的X尺寸
与2个对象之间的
间隔相同
对象X尺寸的1.5倍
76309-L3-00
■“指定尺寸”时的检测范围尺寸与更改例
由“指定焊盘”所自动算出的检测范围尺寸，在桥接检查时，可能会误识别相邻的锡膏或焊盘等，导致被判定为
桥接不良。此时，可以将视窗指定方法改为“指定尺寸”后，用手动方式更改“检测范围尺寸 X、Y”。下图为更
改例。
指定尺寸
改小检测范围的X尺寸
将视窗指定方法改为“指定尺寸”
76310-L3-00
n
要点
参考桥接检查对象的焊盘尺寸更改检测范围的尺寸。如果太小，会无法正确判定桥接。
3-21
3
印刷检查功能
5.3.2 桥接容许间隙尺寸
以 0.04mm 为单位输入判定桥接不良的基准值。值越大判定越严格。
n
要点
如果设置为 "0"，则不会对桥接容许间隙尺寸进行判定。但，识别为锡膏的部分在检查范围内指定的检查方向上相互连接时，会被
判定为不良。

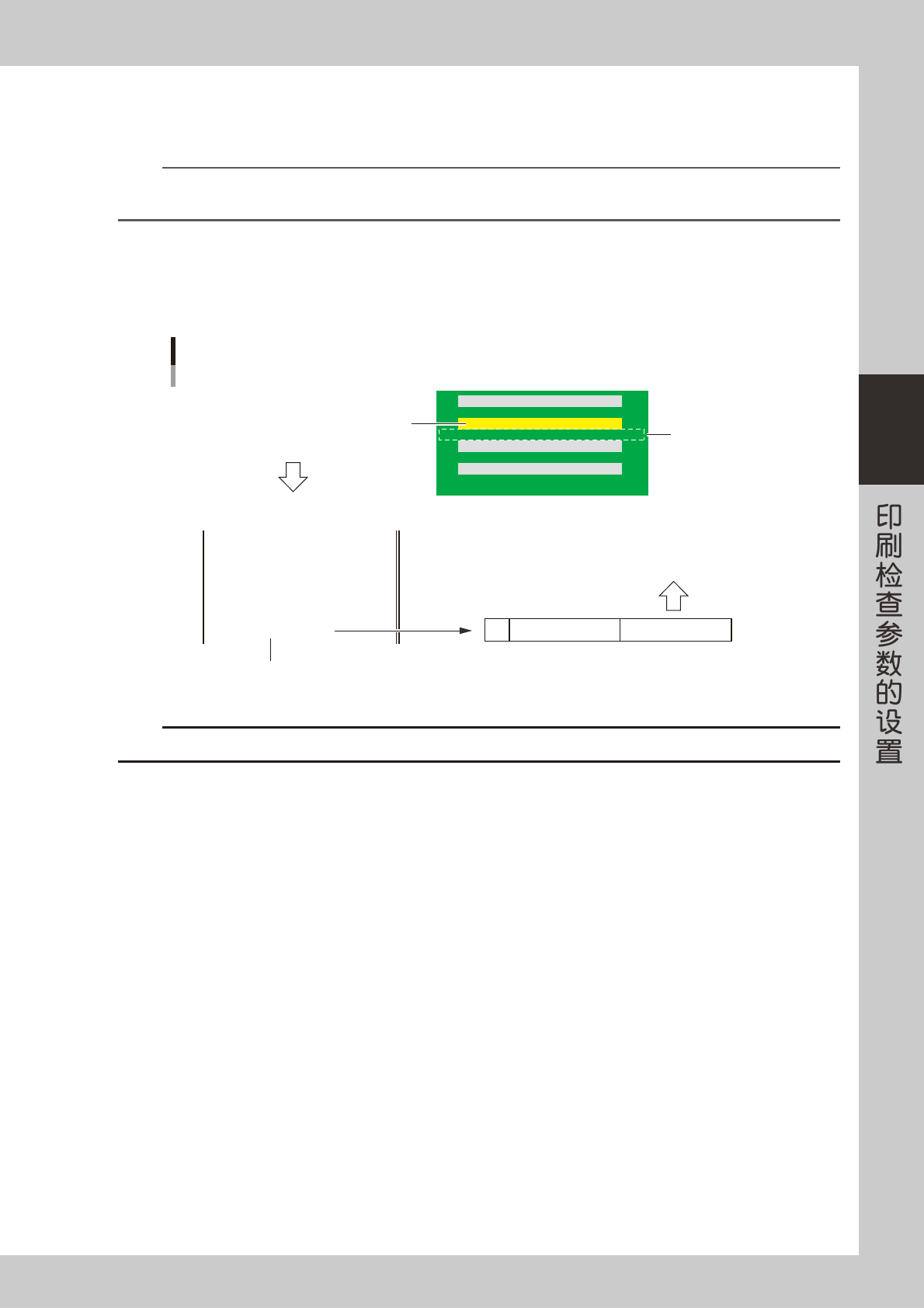

5.3.3 界限值
在桥接检查中，没有自动决定界限值功能。因此，想要更改界限值时，必须手动更改。使用对象调整对想要进行
桥接检查的焊盘 ( 锡膏 ) 的对象数据进行识别测试，识别结果栏会显示界限值。参考该值进行设置。
界限值
桥接检查
识别测试的结果
进行识别测试
桥接数据
选择与想要设置界限值
的桥接数据相邻的焊盘
对桥接数据进行对象调整并确认
此处为设置桥接数据
的位置
将此值输入桥接数据的“界限值”栏
□形状：ー
位置差X (mm) ＝ 0.040
位置差Y (mm) ＝ 0.060
面积比率 (％) ＝ 89.795
无焊锡判定值 (％) ＝ 69.465
形状匹配度 (％) ＝ 0.000
界限值 ＝ 95
界限值（0〜255）
95K
75313-L3-00
c
注意
在桥接检查中，无法使用噪点消除参数。
