4-12 4 印刷检查功能 ● “推移”选项卡 以曲线图的形式显示印刷检查结果的位置差 X、位置差 Y、面积比率、形状匹配度的数据推移状况,最多可显示 100 张基板 的数据。 “推移”选项卡 3 4 2 1 76411-L3-00 1. 曲线图 曲线图的横坐标轴显示检查次数,纵坐标轴显示检查数据。下表所示统计项目用折线图显示。从前次检查到当前检查之间所 进行的操作与动作在曲线图上以文字显示。 最大 从下拉框中选择位置差 X、位置差…

100%1 / 124
4-11
4
印刷检查功能
●“统计”选项卡

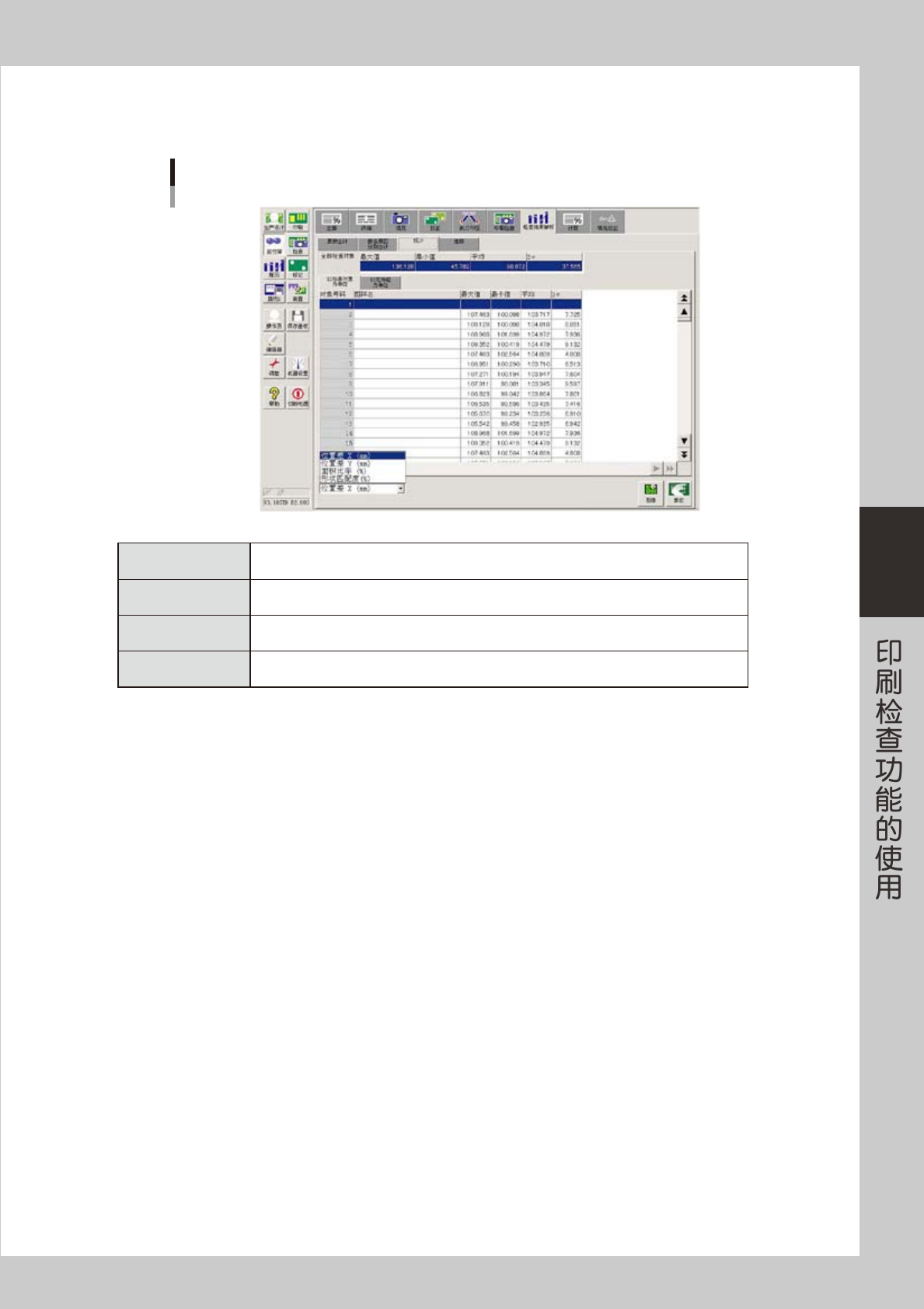

显示同 1 批内检查结果数据的统计值。
“统计”选项卡
76410-L3-00
最大值
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据中的最大值。
最小值
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据中的最小值。
平均
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据的平均值。
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。显示所选项目的同 1 批内印刷检
查结果数据的 是标准偏差 )。
4-12
4
印刷检查功能
●“推移”选项卡

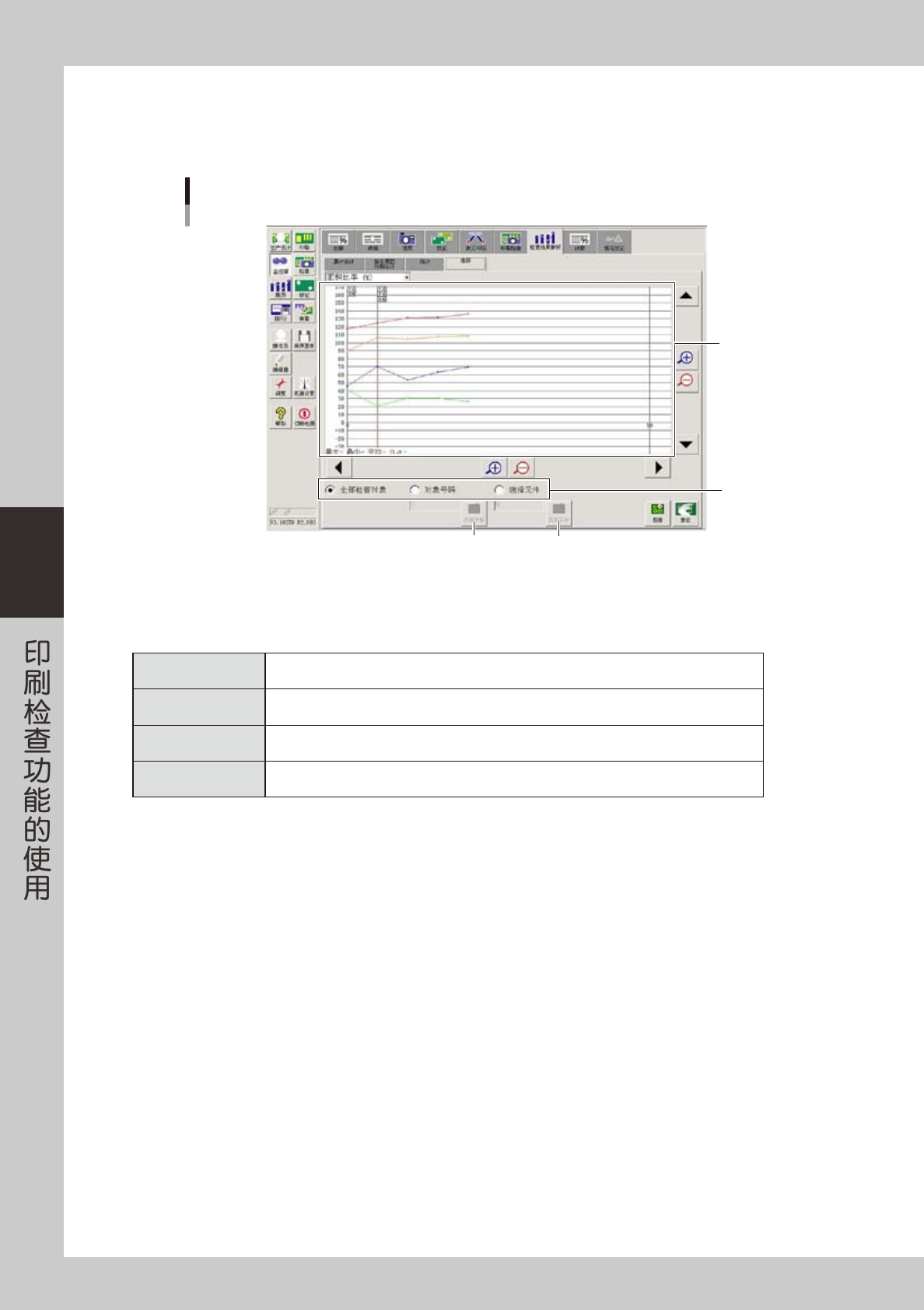

以曲线图的形式显示印刷检查结果的位置差 X、位置差 Y、面积比率、形状匹配度的数据推移状况,最多可显示 100 张基板
的数据。
“推移”选项卡
3 4
2
1
76411-L3-00
1. 曲线图
曲线图的横坐标轴显示检查次数,纵坐标轴显示检查数据。下表所示统计项目用折线图显示。从前次检查到当前检查之间所
进行的操作与动作在曲线图上以文字显示。
最大
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。以曲线图显示所选项目在同 1
( 最多 100 ) 基板的检查结果数据中的最大值。
最小
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。以曲线图显示所选项目在同 1
( 最多 100 ) 基板的检查结果数据中的最小值。
平均
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。以曲线图显示所选项目在同 1
( 最多 100 ) 基板的检查结果数据的平均值。
从下拉框中选择位置差 X、位置差 Y、面积比率、形状匹配度。以曲线图显示所选项目在同 1
( 最多 100 ) 基板的检查结果数据的 是标准偏差 )。
2. 选择用按钮
想要显示全部检查对象的数据时,选择 [ 全部检查对象 ] 单选钮。
想要显示指定的检查对象或元件组的数据时,选择 [ 对象号码 ] [ 选择元件 ] 单选钮,并在输入框中输入对象号码或元件组
号码。
3. [ 选择对象 ] 按钮
按该按钮,显示检查图像查看器。可以从检查图像查看器上选择想要显示的检查对象。
4. [ 选择元件 ] 按钮
按该按钮,显示检查图像查看器。可以从检查图像查看器上选择想要显示的元件组号码。
4-13
4
印刷检查功能
3.3 检出不良时的处理
3.3.1 通常判定
在生产基板的过程中,印刷检查检出不良时,在结束该基板的全部印刷检查之后,基板固定在传送轨上贴片机会
报错停机,并显示下图所示的错误警告画面 ( 但,如果在检查中检出的不良视野超过 10 个时,一检出即停止运行。
重新启动之后,从下一视野开始检查 )。

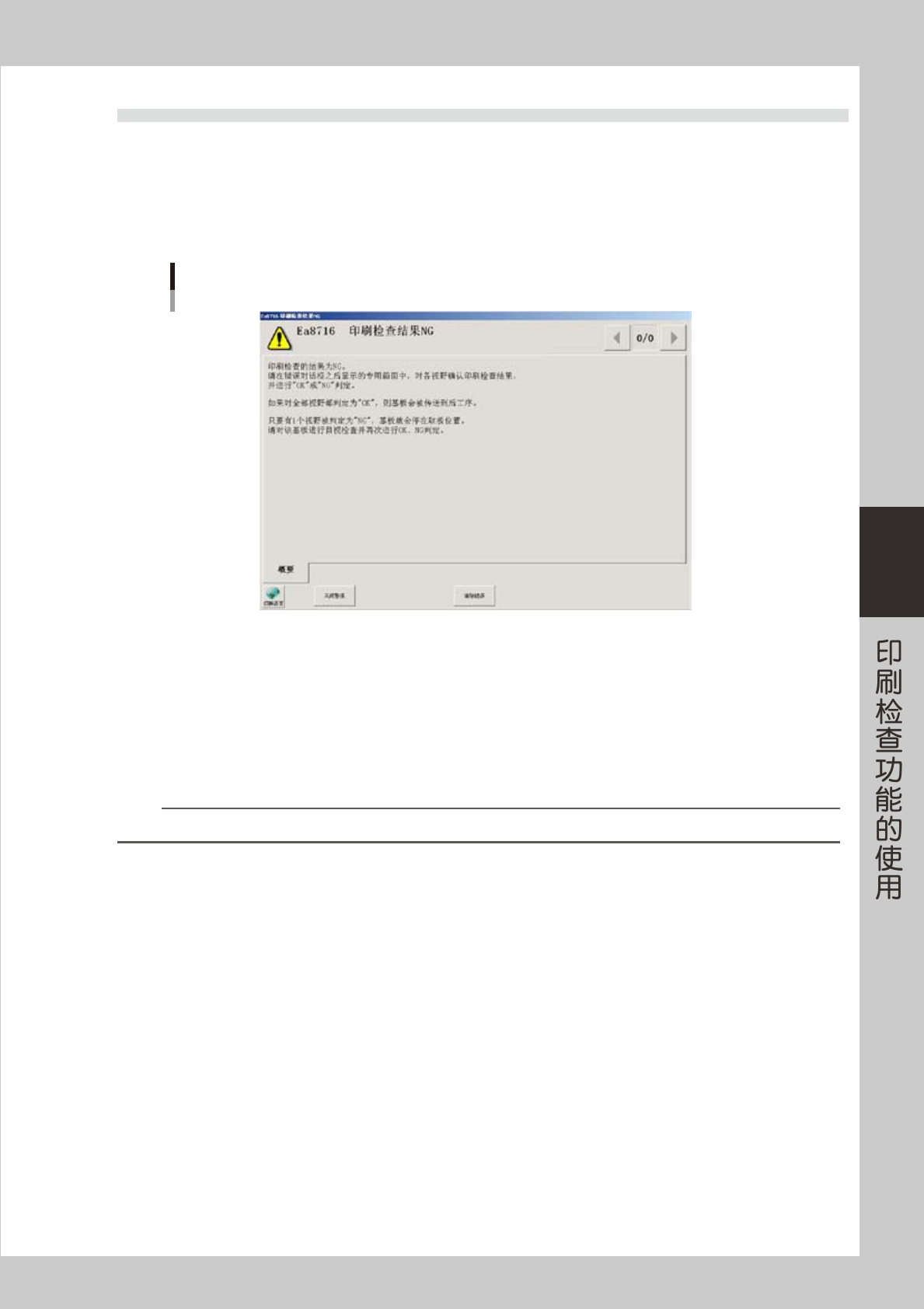

“印刷检查结果NG”错误警告画面
76412-L3-00
关闭上述错误警告画面之后,会显示如下页所示的“检查结果判定”画面。操作人员在确认检查结果图像
与检查结果的详细数据的基础上,进行 OK、NG 判定。
只要有 1 个视野 ( 对象 ) 被操作人员判定为 NG,对该基板,如本章“2.4 设置印刷检查结果的判定模式”
所述,按“结果判定模式”参数的设置不同,处理方法会随之不同。
将“结果判定模式”参数设置为“通常判定”时,此处的判定也就是最终判定。只有全部不良视野 ( 对象 )
都被判定为 OK 的基板才向后工序机传送。判定为 NG 的基板,必须从传送轨上取下。
参考
如果需再次显示已关闭的“检查结果判定”画面时,按 [ 监控屏 ] -“印刷检查”选项卡画面的 [ 结果判定 ] 按钮。
