Version 1.10 选件手册 2015 年 10 月 印刷检查功能
4-40
4
印刷检查功能

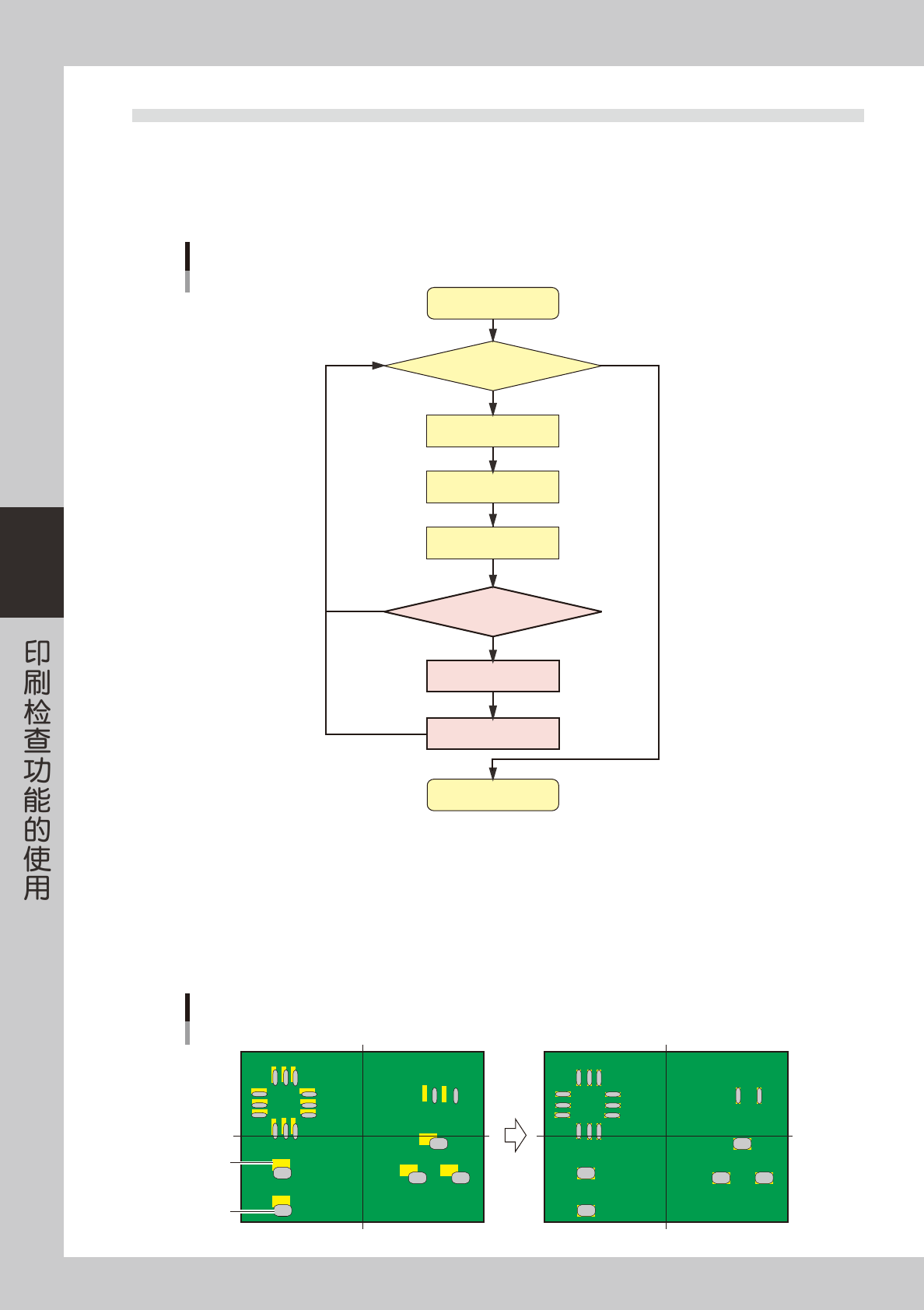

7.2 自动校正处理
7.2.1 印刷检查时的处理流程
在自动运行过程中进行印刷检查、试印刷检查时自动进行标尺校正。
下面，以流程图的形式介绍进行印刷检查时使用相机标尺自动校正功能时的处理流程。
印刷检查时的处理流程图
使用相机标尺自动校正功能时
移到检查位置
拍照
再次检查
开始检查
取得标尺校正量
完成了所有视野的检查吗？
启用了标尺自动校正吗？
开始印刷检查
结束印刷检查
YES
YES
NO
NO
75405-L3-00
7.2.2 标尺校正量的取得方法
下面，介绍标尺校正量的取得方法。
1.使用无校正的标尺测量印刷的锡膏位置。
2.根据锡膏的位置偏移量计算出标尺的校正量。
3.在考虑标尺校正量的基础上再次测量锡膏的位置。
标尺校正量的取得方法
■ 第2次测量定 (有校正)■ 第1次测量 (无校正)
焊盘
锡膏
75406-L3-00
4-41
4
印刷检查功能

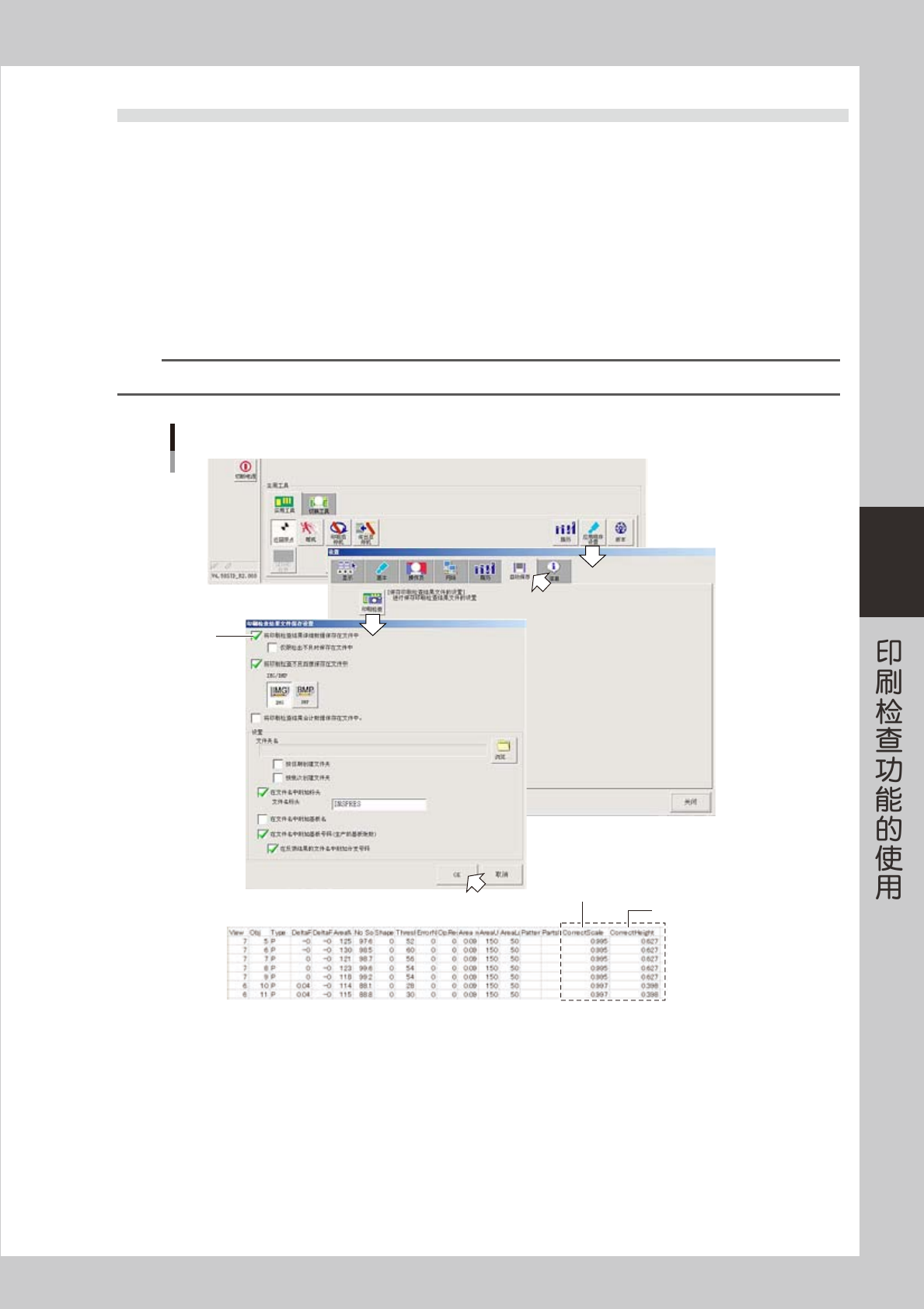

7.3 日志的保存
下面，介绍将各个视野的标尺校正量与拍摄面高度偏移量保存在印刷检查结果详细数据中的方法。
1
按“生产设计”画面的 [ 应用程序设置 ] 按钮。
打开“设置”画面。
2
选择“自动保存”选项卡，按 [ 印刷检查 ] 按钮。
打开“印刷检查结果文件保存设置”画面。
3
勾选“将印刷检查结果详细数据保存在文件中”的选择框。
各个视野的标尺校正量与拍摄面高度偏移量将自动保存在印刷检查结果详细数据中。
参考
关于“印刷检查结果文件保存设置”画面的详细内容，请参照本章前述“4.1 自动保存”。
保存日志
■ 印刷检查结果详细数据文件示例
勾选
标尺校正量
拍摄面高度偏移量
76442-L3-00
4
按 [OK] 按钮，保存设置。
