4-22 4 印刷检查功能 5. 印刷检查结果的反馈 通过新增加的印刷检查结果反馈功能，可以将印刷检查的结果反馈到印刷机的动作中。例如，在印刷检查中检查 到 “少锡 ( 锡膏不足或无锡膏 )” 时， 可以重新对该基板进行印刷 ( 多重印刷 )。如果检查到 “渗锡 ( 锡膏过多 )” 时， 可以在开始印刷下一基板之前，自动清洁网板。 5.1 多重印刷反馈 检查到“少锡”时，通过反馈印刷检查的结果，可进行多重印刷。反馈有自动反馈与选…
4-21
4
印刷检查功能
●检查结果履历的内容
检查结果履历，显示下列项目。不存在检查数据或检查被跳过的对象号码不会显示在履历中。
检查结果履历样本
CUK_98001
2010/1/22 12:27:35
View Obj Type DeltaPosX DeltaPosY Area% No Solder% Shape Matching% Threshold ErrorNo Op.Result
67 1 B - - - - - - 0 0
67 2 B - - - - - - 255 0
67 3 B - - - - - - 255 1
67 261 P -0.01 0.029 99.897 49.555 0 106 0 0
67 263 P -0.05 0 78.782 29.046 0 102 3 1
67 307 P 0.980 0.01 105.023 29.046 0 103 12 0
67 308 P 0.019 0 106.239 65.792 0 103 48 0
A B C D E F G H I J K
上述项目的详细内容
Index
项目 详细 范围
A View
视野号码
0
〜
512
B Obj
对象号码
0
〜
12800
C Type
对象的类型
P
：焊 盘
B
：桥 接
D Delta PosX
X 方向的位置偏移量
-
E Delta PosY
Y 方向的位置偏移量
-
F Area
面积比率
-
G No Solder
无焊锡判定值
-
H Shape Matching
形状匹配度
-
I Threshold
自动决定界限值的结果
0
〜
255
J Error No
错误代码
0
〜
255
K Op. Result
操作人员的判定结果
0
：
NG 1
：
OK
●检查结果履历的错误代码 ( 上表的 J 栏 )
履历中的 ErrorNo 项目栏显示的是所检出的错误的合计值。参考下表读取错误内容。错误代码为 0 时，表示判定结果为 OK。
错误内容 错误代码
无焊锡
1
在面积下限公差外
2
在位置 X 公差外
4
在位置 Y 公差外
8
在对象检测范围外
16
在面积上限公差外
32
在形状公差外
64
无跟踪对象
128
桥接不良
255
(固定)
例如 ：以上述“检查结果履历样本”中的对象号码 (Obj)263 为例，错误代码 (ErrorNo) 的显示为“3”。根据上表可以知道错
误代码“3”为无焊锡“1”+ 在面积下限公差外“2”的合计，即错误内容为无焊锡和在面积下限公差外。
4-22
4
印刷检查功能
5.印刷检查结果的反馈
通过新增加的印刷检查结果反馈功能，可以将印刷检查的结果反馈到印刷机的动作中。例如，在印刷检查中检查
到“少锡 ( 锡膏不足或无锡膏 )”时，可以重新对该基板进行印刷 ( 多重印刷 )。如果检查到“渗锡 ( 锡膏过多 )”时，
可以在开始印刷下一基板之前，自动清洁网板。
5.1 多重印刷反馈
检查到“少锡”时，通过反馈印刷检查的结果，可进行多重印刷。反馈有自动反馈与选择式反馈 2 种模式。
自动反馈模式 未满足指定的容许值 ( 检查对象的平均面积 ) 被判定为“少锡”时，自动进行多重印刷。
选择式反馈模式 检查到“少锡”时，由操作人员选择是否进行多重印刷。

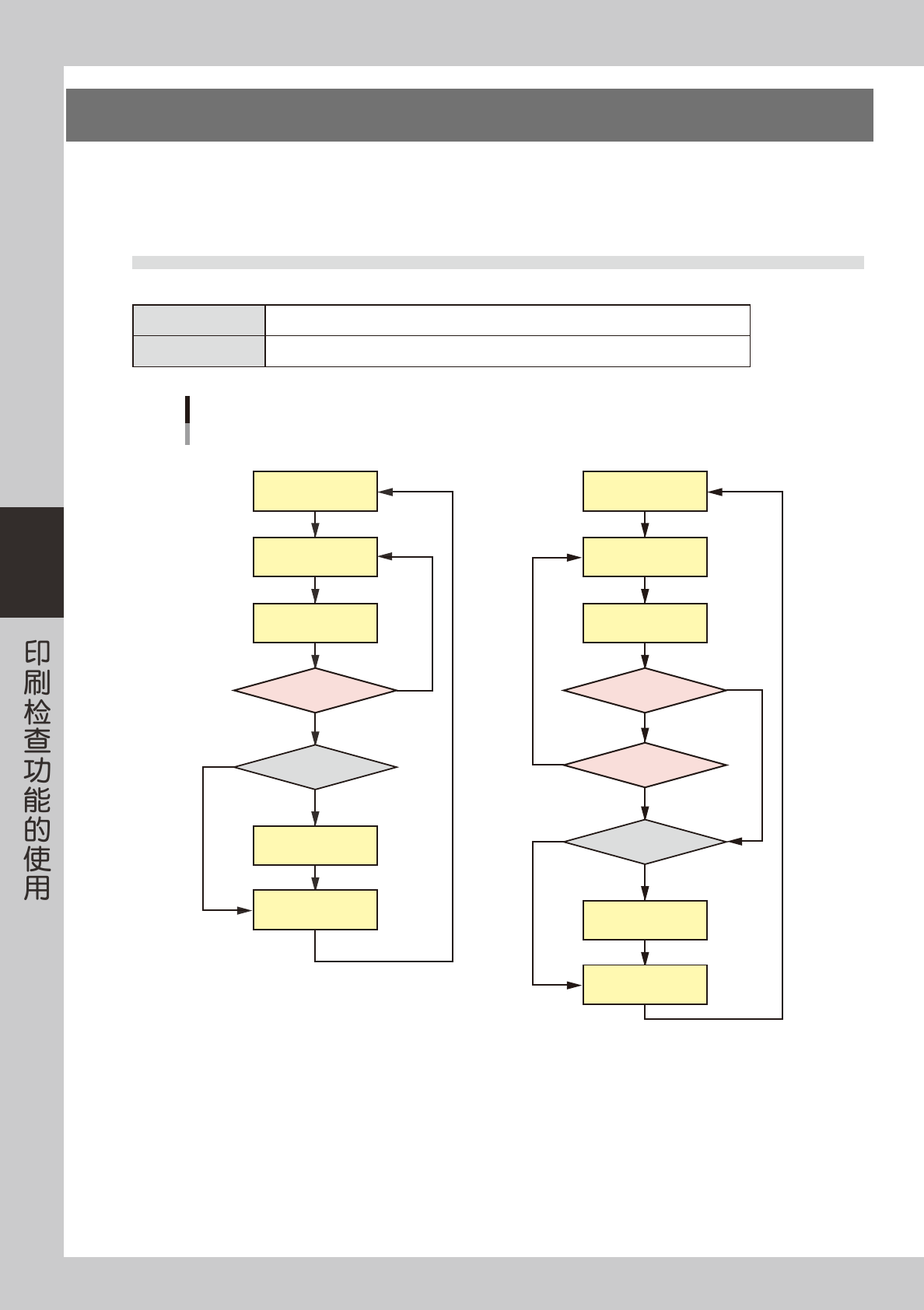

多重印刷反馈的动作流程
NO
NO
NO
NO
NO
YES
YES
YES
YES
YES
有不良对象吗？
检查到有少锡吗？
传入基板
印刷
印刷检查
进行判定良否
传出基板
自动反馈
有不良对象吗？
检查到有少锡吗？
选择是否进行多重印刷
传入基板
印刷
印刷检查
进行判定良否
传出基板
选择式反馈
75403-L3-00
完成全部视野的印刷检查之前，在自动反馈模式下，一旦检查到 10 个视野以上的印刷不良，立即判定是否满足容
许值，如果不满足容许值时，停止继续进行剩余的检查而进行多重印刷。
在选择式反馈模式下也同样，一旦检查到 10 个视野以上的印刷不良，立即由操作人员选择是否进行多重印刷，如
果选择执行，则中断剩余的检查而进行多重印刷。
当进行多重印刷也改善不了“少锡”状态时，自动反馈模式和选择式反馈模式一样，都会显示警告提示，可以选
择是否重新进行多重印刷。
4-23
4
印刷检查功能
5.1.1 多重印刷反馈的设置
多重印刷反馈的参数和设置方法，如下所示。

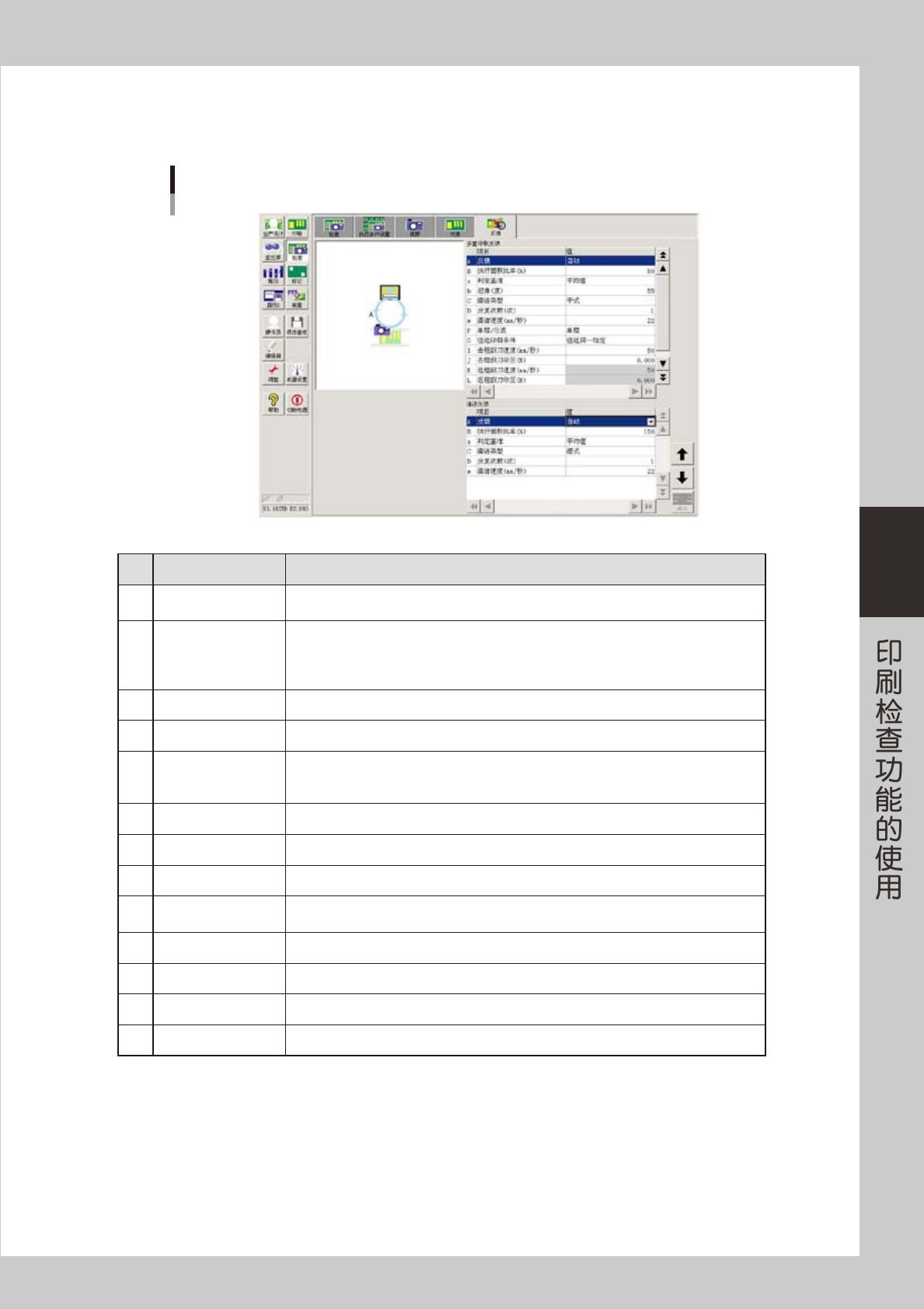

[检查] -“反馈”选项卡
76421-L3-00
参数 说明
A
反馈
不想进行多重印刷反馈时，选择“不使用”；想要进行自动反馈时，选择“自动”；想要进行
选择式反馈时，选择“选择式”。
B
执行面积比率 (%)
在“自动”反馈中，当印刷检查所检出的全部对象的面积平均值或最小值 ( 在“判定基准”
参数中选择 )，小于在此所设置的面积比率时，进行自动反馈。
在“选择式”反馈中，当印刷检查所检出的全部对象的面积平均值或最小值 ( 在“判定基准”
参数中选择 )，小于在此所设置的面积比率时，显示是否进行反馈的选择画面。
a
判定基准 将判定是否进行多重印刷反馈的基准指定为“平均值”或“最小值”。
b
迎角(度) 设置进行多重印刷反馈时的 3S 刮刀的迎角角度。
C
清洁类型
进行了多重印刷反馈时，需指定在进行多重印刷动作之前是否清洁网板。如果清洁，需指定
清洁类型。不清洁时，选择“不使用”；使用干式清洁时，选择“干式”；使用湿式清洁时，
选择“湿式”。
D
反复次数 ( 次 ) 想在进行多重印刷动作之前清洁网板时，指定进行清洁的次数。
e
清洁速度 (mm/ 秒 ) 想在进行多重印刷动作之前清洁网板时，指定进行清洁的速度。
F
单程 / 往返 想在进行多重印刷动作之前清洁网板时，选择是使用“单程”还是“往返”清洁动作。
G
往返印刷条件
去程和返程都以同一条件进行多重印刷时，选择“往返同一指定”，以不同条件进行时，选择
“往返分别指定”。
I
去程刮刀速度 (mm/ 秒 ) 指定进行多重印刷时去程的刮刀速度。
J
去程刮刀印压 (N) 指定进行多重印刷时去程的刮刀印压。
K
返程刮刀速度 (mm/ 秒 ) 当往返印刷条件设置为“往返分别指定”时，指定进行多重印刷时返程的刮刀速度。
L
返程刮刀印压 (N) 当往返印刷条件设置为“往返分别指定”时，指定进行多重印刷时返程的刮刀印压。
